مجموعة صغيرة كاملة من صناديق توزيع الطاقة

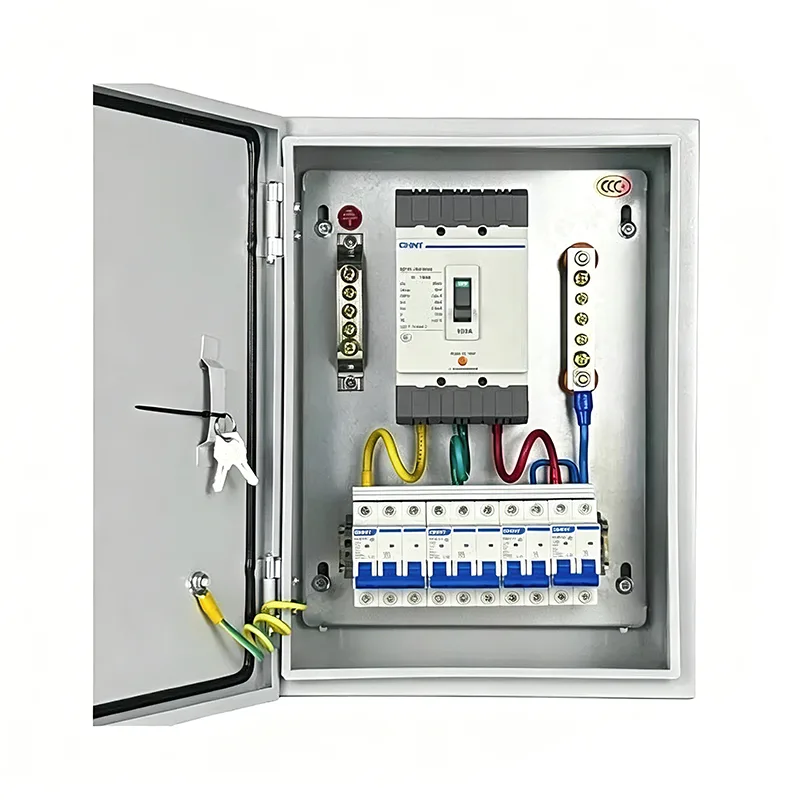

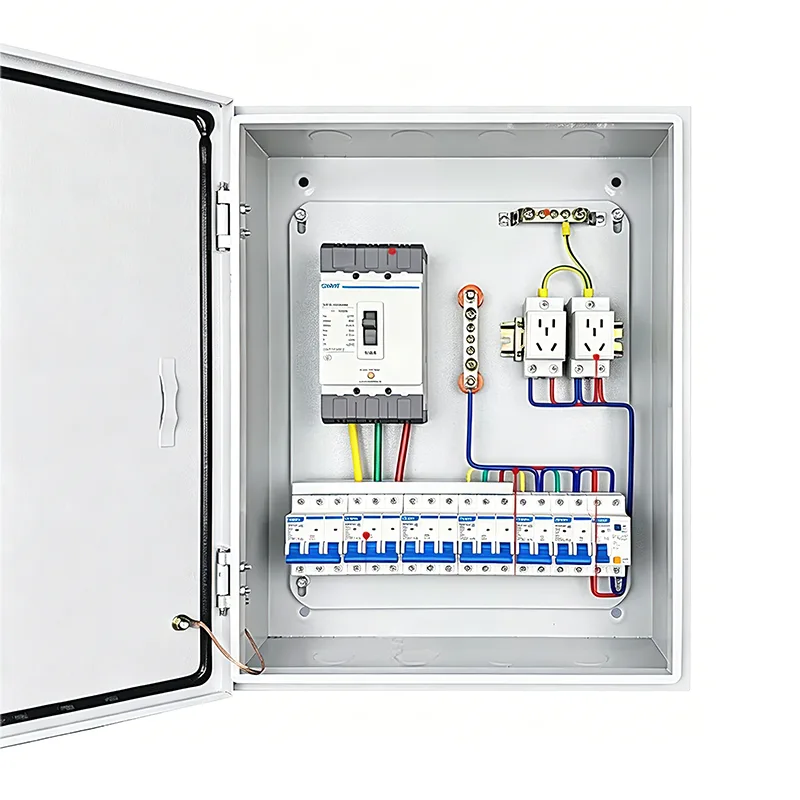

مجموعة كاملة صغيرة من صناديق توزيع الطاقة تدمج مكونات كهربائية مختلفة وفقًا لمخطط دائرة محدد، مثبتة داخل خزانة معدنية صغيرة. على الرغم من صغر حجمها، إلا أنها وحدة نظام طاقة كاملة. Shangming هي المورد لهذا المنتج، ونوفر أيضًا أنواعًا أخرى مختلفة من خزائن وصناديق التوزيع.

تكوين المنتج

مجموعة Shangming الصغيرة الكاملة من صناديق توزيع الطاقة تتميز بالتصميم المتقدم والجودة الموثوقة. من ناحية المكونات، هذه السلسلة ليست مجرد مجموعة من صناديق التوزيع المتعددة، ولكنها بالأحرى مجموعة وحدات معيارية تم تكوينها علميًا بناءً على منطق النظام الكهربائي، والتقسيم الوظيفي، وتنسيق التثبيت.

1. نظام دعم الصندوق

هذا الجزء مسؤول عن الحماية المادية للصندوق.

شل: عادة ما تكون مصنوعة من ألواح الصلب المدرفلة على البارد أو الفولاذ المقاوم للصدأ.

قضبان التثبيت: قضبان معدنية قياسية مرتبة أفقيًا داخل الصندوق للتركيب السريع لقواطع الدائرة والمكونات الأخرى.

اللوحة: مزودة بباب؛ يتوفر باب نافذة عرض قابل للتخصيص، مما يكشف فقط عن مقبض تشغيل قاطع الدائرة الكهربائية لمنع الاتصال العرضي بالأجزاء الحية.

2. نظام التوزيع الأولي

يتولى نظام التوزيع الأساسي توزيع الطاقة، مما يوفر التحكم والحماية.

قاطع الدائرة الرئيسي: مفتاح التحكم الرئيسي للصندوق بأكمله، يستخدم في حالات انقطاع التيار الكهربائي أو الصيانة.

قاطع الدائرة المصغرة: يوفر حماية من الحمل الزائد وقصر الدائرة لكل دائرة فرعية.

جهاز التيار المتبقي (RCD): يراقب تسرب التيار ويقطع الطاقة على الفور في حالة التعرض لخطر الصدمة الكهربائية.

واقي التيار: يمتص الجهد العالي الفوري الناتج عن ضربات البرق أو تقلبات شبكة الطاقة، مما يحمي الأجهزة الكهربائية الدقيقة.

3. النظام المساعد والمراقبة

أضواء المؤشر: أحمر للتشغيل، أخضر للتوقف، أصفر للخطأ، يعرض حالة الطاقة الحالية.

أداة القياس: عداد طاقة صغير مثبت على السكك الحديدية DIN لمراقبة الجهد أو التيار أو استهلاك الطاقة.

الكتلة الطرفية: للتوصيل الأنيق لكابلات الحمل الخارجية، وتسهيل الصيانة المستقبلية.

4. التوصيلات الكهربائية وملحقاتها

Busbar: قضبان توصيل نحاسية على شكل مشط أو على شكل شوكة، تحل محل وصلات العبور الفوضوية، مما يجعل التوصيلات بين قواطع الدائرة أكثر إحكاما ويقلل توليد الحرارة.

شريط التأريض والمحايد: يستخدم شرائط نحاسية مخصصة لتوصيل الأسلاك المحايدة والأرضية لجميع الدوائر مركزيًا.

مجموعة الأسلاك الداخلية: أسلاك مقاومة للهب تلبي متطلبات التصنيف الحالية، ويتم توجيهها عبر حوامل الكابلات مع علامات أرقام الأسلاك الواضحة.

كيفية اختيار صندوق التوزيع الكامل المناسب؟

قبل البدء في المشروع، من الضروري تحديد التكوين الكامل لصندوق التوزيع بشكل صحيح. يمكن أن يؤدي الاختيار غير المناسب إلى التكرار الوظيفي، أو إهدار التكاليف، أو صعوبات التثبيت، أو التوسع المستقبلي المحدود.

الخطوة 1: تحديد سيناريوهات التطبيق وخصائص التحميل

يرجى تأكيد الأسئلة التالية:

1. أين سيتم استخدامه؟

ورشة التجفيف الداخلية → IP40 كافية

غرفة خارجية/مضخة/شاطئ البحر → يتطلب IP54/IP65، مادة من الفولاذ المقاوم للصدأ

2. ما هي المعدات التي سيتم تشغيلها؟

الإضاءة/المقابس: مرحلة واحدة، تيار منخفض (≥32A)

المحركات/آلات اللحام: ثلاثية الطور، تيار عالي (≥32A)، تتطلب مرحلات/ملوثات حرارية

الأجهزة الذكية: تتطلب 24 فولت تيار مستمر، واجهة اتصال

3. هل التحكم الآلي مطلوب؟

التشغيل/الإيقاف اليدوي → صندوق الطاقة الأساسي

المنطق التلقائي/المراقبة عن بعد → يتطلب صندوق PLC/HMI

الخطوة 2: حساب المعلمات الكهربائية وتحديد السعة

1. تقدير الحمولة الإجمالية

قائمة الطاقة (كيلوواط) والجهد التشغيلي لجميع المعدات الكهربائية. إذا واجهت صعوبة، يمكن لفريق Shangming الفني مساعدتك على التأكيد.

احسب إجمالي التيار، مع الأخذ في الاعتبار عامل التزامن Kx = 0.7–0.9؛

مثال:

محركات 3 × 5.5 كيلو واط (380 فولت) → تيار محرك واحد ≈ 11 أمبير، التيار الإجمالي ≈ 3 × 11 × 0.8 = 26.4 أمبير؛

الإضاءة 5 كيلو وات (220 فولت) → التيار ≈ 23 أمبير؛

يوصى بالخط الوارد الرئيسي ≥63A.

2. تخطيط دوائر الفروع

يجب أن يكون لكل نوع من الأحمال دائرة مستقلة لتجنب التداخل. تيار الدائرة المفردة ≥ 80% من القيمة المقدرة لقاطع الدائرة.

يوصى باستخدام المعدات المهمة للحصول على دائرة منفصلة + UPS.

الخطوة 3: تحديد عدد وتركيبة العبوات

سيناريو بسيط: حاوية واحدة متكاملة

سيناريو متوسط ​​التعقيد: 2-3 حاويات

متطلبات عالية التعقيد والأمان: 3-6 حاويات

الخطوة 4: حدد مستوى الحماية والمواد

تقدم منتجات Shangming مستويات حماية من IP30 إلى IP66، وتشمل المواد الفولاذ المدلفن على البارد والفولاذ المقاوم للصدأ.

إذا كانت لديك متطلبات السلامة والمعلومات، وتحتاج إلى تحسين سهولة الصيانة المستقبلية بناءً على موقع التثبيت المحدد، فيرجى التواصل معنا. ستقوم Shangming بمراجعة الجدوى وتقديم عرض أسعار وعينات خلال 1-2 أيام عمل بناءً على الرسومات والمتطلبات الفنية.

التعليمات

س: لماذا تختار مجموعة صغيرة كاملة من صناديق توزيع الطاقة بدلاً من خزانة واحدة كبيرة؟

ج: يمكن دمج صناديق التوزيع الصغيرة والكاملة بمرونة مع حاويات وظيفية مختلفة وفقًا للاحتياجات الفعلية. يتم دمج بعض الكابلات والمكونات مسبقًا في المصنع، مما يجعل التثبيت في الموقع أسهل وأسرع، ومناسب للمساحات الضيقة أو غير المنتظمة. أثناء الصيانة، يتم تحديد المناطق الوظيفية بوضوح، مما يسهل استكشاف الأخطاء وإصلاحها والإصلاح.

س: كيفية إجراء الصيانة والتفتيش اليومي؟

ج: تحقق من حالة تشغيل جميع قواطع الدائرة والموصلات كل ثلاثة أشهر للتأكد من عدم وجود ارتفاع في درجة الحرارة أو ارتخاء.

قم بتنظيف الغبار المتراكم داخل العلبة بانتظام، وخاصة مروحة التبريد والمرشحات. تحقق من عدم وجود تقادم أو تشقق في أختام إطار الباب، واستبدلها إذا لزم الأمر.

قم بتسجيل نتائج الفحص والإجراءات التصحيحية بعد كل صيانة من أجل التتبع.
