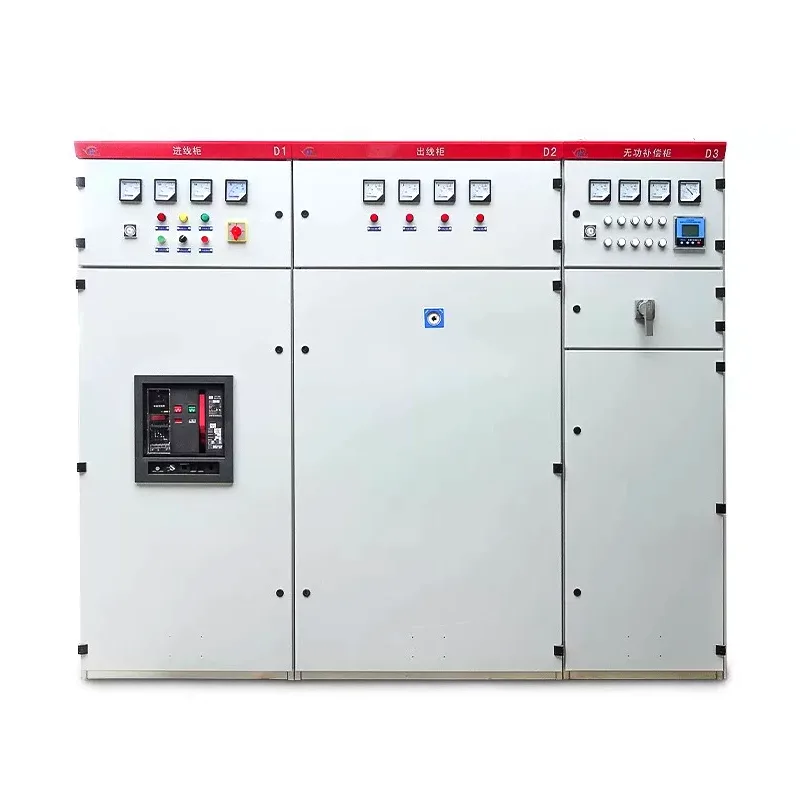

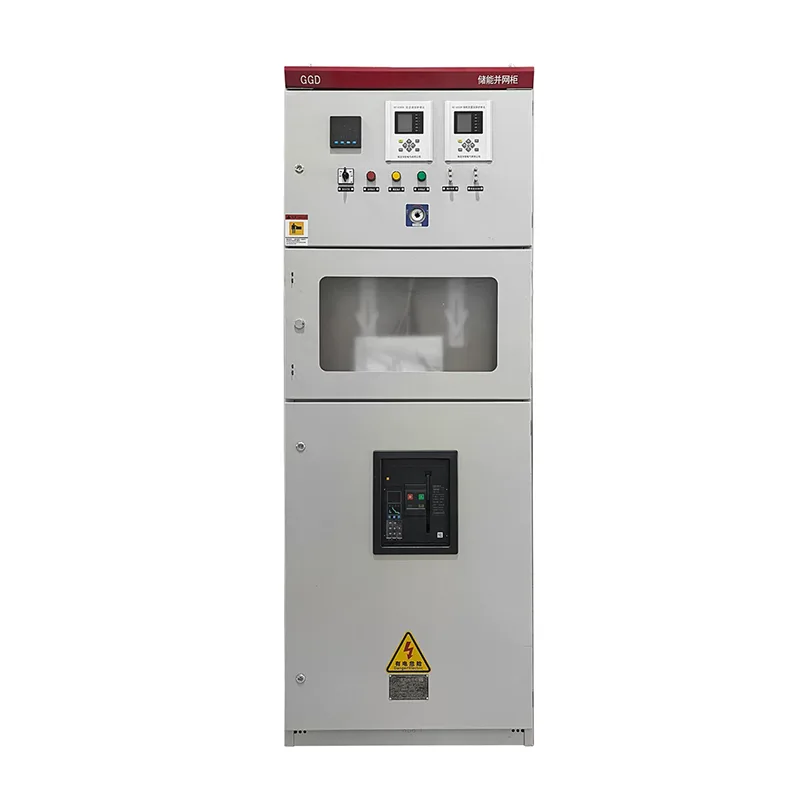

GGD AC المفاتيح الكهربائية ذات الجهد المنخفض

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD AC هي وحدة توزيع طاقة كاملة ذات جهد منخفض تستخدم على نطاق واسع. إنها تتميز بالموثوقية العالية، سهولة التركيب والصيانة، وسعر تنافسي، مما يساعدك على توفير التكاليف. اختر Shangming كمورد لك بكل ثقة واحصل على خدمة متكاملة خالية من القلق.

ما هي مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD AC؟

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD AC هي مجموعة مفاتيح توزيع التيار المتردد ذات الجهد المنخفض الناضجة والمستخدمة على نطاق واسع، وغالبًا ما تستخدم كمعدات توزيع الطاقة الرئيسية أو معدات التوزيع الفرعية في أنظمة توزيع الطاقة. إنه أيضًا منتج يمكن لشركة Shangming توفيره بكميات كبيرة.

GGD هو نموذج مشترك وناضج للمفاتيح الكهربائية ذات الجهد المنخفض. يشير "الجهد المنخفض" إلى أن هذا المنتج يستخدم لتوزيع الطاقة ذات الجهد المنخفض مثل التيار المتردد 380 فولت/400 فولت. فهو يدمج قواطع الدائرة، وقضبان التوصيل، ومكونات الحماية والتحكم لضمان التشغيل الآمن والمستقر لنظام توزيع الطاقة.

الميزات التقنية

هيكل الخزانة: مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD AC تعتمد تصميم خزانة للأغراض العامة، ويتم تجميعها باستخدام مقاطع فولاذية مشكلة على البارد من خلال اللحام الجزئي. وينتج عن ذلك خزانة ذات صلابة عالية وقدرة تحمل.

التصميم المعياري: يتم توفير مكونات إطار الخزانة والملحقات المتخصصة من خلال مركز فرعي لقسم فولاذي، مما يضمن الدقة العالية والجودة العالية للخزانة.

نظام تبديد الحرارة: تتميز الخزانة بأعداد مختلفة من فتحات التهوية في الأعلى والأسفل. عندما تولد المكونات الكهربائية الداخلية حرارة، يرتفع الهواء الساخن ويخرج من خلال الفتحات العلوية، بينما يتم تجديد الهواء البارد من خلال الفتحات السفلية، مما يشكل تدفق هواء طبيعي.

تصنيف الحماية: التكوين القياسي هو عادةً IP30. يمكن تخصيص IP40 لتلبية المتطلبات البيئية. يرجى الاتصال بـShangming للحصول على التفاصيل؛ سيقوم فريقنا الفني بإجراء تحليل ما قبل التخصيص.

لماذا تختار مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD AC؟

الاقتصاد: بالمقارنة مع المفاتيح الكهربائية القابلة للسحب، فإن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD AC لديها بنية أبسط، مما يزيل آليات تشابك الأدراج المعقدة والموصلات باهظة الثمن، مما يؤدي إلى تكلفة أقل بنسبة 30٪ -50٪. علاوة على ذلك، فإن مكوناتها متعددة الاستخدامات، كما أن قطع الغيار متوفرة بسهولة.

التشغيل والصيانة البديهية: الهيكل الثابت لـ GGD يجعل جميع نقاط الاتصال والأسلاك مرئية بسهولة، مما يسهل عمليات الفحص. بالمقارنة مع المخاطر المحتملة لضعف اتصال الموصل أو الانحناء في مجموعة المفاتيح الكهربائية من نوع الدرج، توفر الوصلات الثابتة المثبتة بمسامير موثوقية أعلى على مدى التشغيل على المدى الطويل.

قدرة كسر عالية: تيار كسر الدائرة القصيرة يصل إلى 50 كيلو أمبير.

الاستقرار الديناميكي والحراري الجيد: يمكن لمجموعة المفاتيح الكهربائية هذه أن تتحمل الضغط الميكانيكي والصدمة الحرارية الناتجة عن تيارات الدائرة القصيرة.

سيناريوهات التطبيق

إن الفعالية العالية من حيث التكلفة والتكنولوجيا الناضجة لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD AC هي الأسباب التي تجعل العديد من العملاء يختارونها. تشمل المشاريع التي تعاوننا فيها بشكل متكرر ما يلي:

المحطات الفرعية ومحطات الطاقة: يمكن استخدام GGD لتحويل الطاقة في أنظمة الطاقة AC 50 هرتز مع جهد تشغيل مقدر 380 فولت.

المؤسسات الصناعية: المسؤولة عن التحكم وتوزيع الطاقة وإضاءة المحركات الكبيرة.

المباني: غرف التوزيع الرئيسية في المجمعات التجارية والمناطق السكنية.

تعويض المكثف: يُستخدم بشكل شائع لتعويض الطاقة التفاعلية في أنظمة الطاقة، مثل خزانات التعويض من النوع GGD.

طلب المعلومات

إذا كنت متأكدًا من أنك تحتاج إلى طلب خزائن GGD، فيرجى الاتصال بشركة Shangming على الفور وتقديم المعلومات التالية:

مخطط الدائرة الرئيسية (دائرة واحدة): نحن بحاجة إلى تحديد تخطيط قواطع الدائرة الداخلية وأشرطة التوصيل.

مخطط الدائرة المساعدة (الدائرة الثانية): منطق التحكم، وأضواء المؤشر، ومتطلبات الأداة.

قائمة المكونات: ما إذا كنت تحدد علامة تجارية معينة لقواطع الدائرة، مثل Schneider، ABB، Chint، إلخ.

لون الخزانة: الافتراضي هو رمادي فاتح (RAL 7035)، قابل للتخصيص.

التعليمات

س: ما هو حجم قاطع الدائرة الذي يمكن تركيبه في خزانة GGD؟

ج: تتمتع خزانات GGD بقدرة تحمل عالية جدًا. يمكن للخط الوارد الرئيسي أن يستوعب قواطع دوائر عالمية تصل إلى 3150 أمبير أو حتى 4000 أمبير. يمكن ترتيب الخطوط الصادرة بمرونة باستخدام قواطع دوائر مقولبة وفقًا للمتطلبات.

ملاحظة: عند التخصيص، تحتاج إلى تحديد مواصفات قضيب التوصيل معنا للتأكد من أن منطقة المقطع العرضي لقضيب التوصيل النحاسي تلبي متطلبات ارتفاع درجة الحرارة للتيار المقنن.

س: ما مدى فعالية هذه الخزانة في منع الغبار والرطوبة؟

ج: إن خزانة GGD القياسية تتمتع بتصنيف حماية IP30.

في المصانع المتربة أو الأقبية الرطبة، يمكن زيادة التصنيف إلى IP40 عن طريق إضافة شرائط الختم والألواح الواقية.

ومع ذلك، نظرًا لأنه يعتمد على قنوات التهوية الطبيعية، فإن تصنيف IP العالي بشكل مفرط سيؤثر على تبديد الحرارة؛ يجب تحقيق التوازن بين الحماية وتبديد الحرارة.

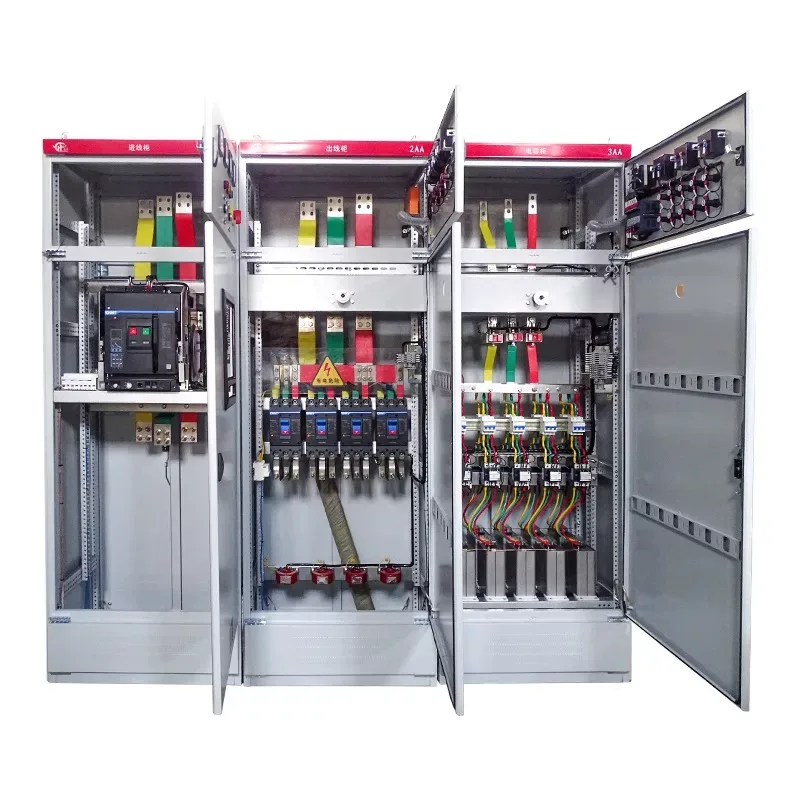

س: هل تم وضع قضبان التوصيل داخل خزانة GGD أفقيًا أم رأسيًا؟

ج: تستخدم خزانات GGD عادةً ترتيبًا أفقيًا لقضيب التوصيل في الأعلى.

لا يعمل هذا التصميم على تعزيز الاستقرار الديناميكي للخزانات فحسب، بل يسهل أيضًا الاتصال الأفقي لخزائن GGD المتعددة.
