مورد خزانة توزيع الطاقة ذات الجودة الدائمة

بالإضافة إلى أنواع مختلفة منمرفقات صندوق التوزيع، تقدم Shangming أيضًا حاويات خزانة توزيع الطاقة المثبتة على الأرض - وهي مكون رئيسي لمجموعة منتجاتنا عالية الجودة. اخترنا كمورد لك على المدى الطويل للاستفادة من الحلول المخصصة الشاملة والتسعير المباشر من المصنع.

الميزات الرئيسية

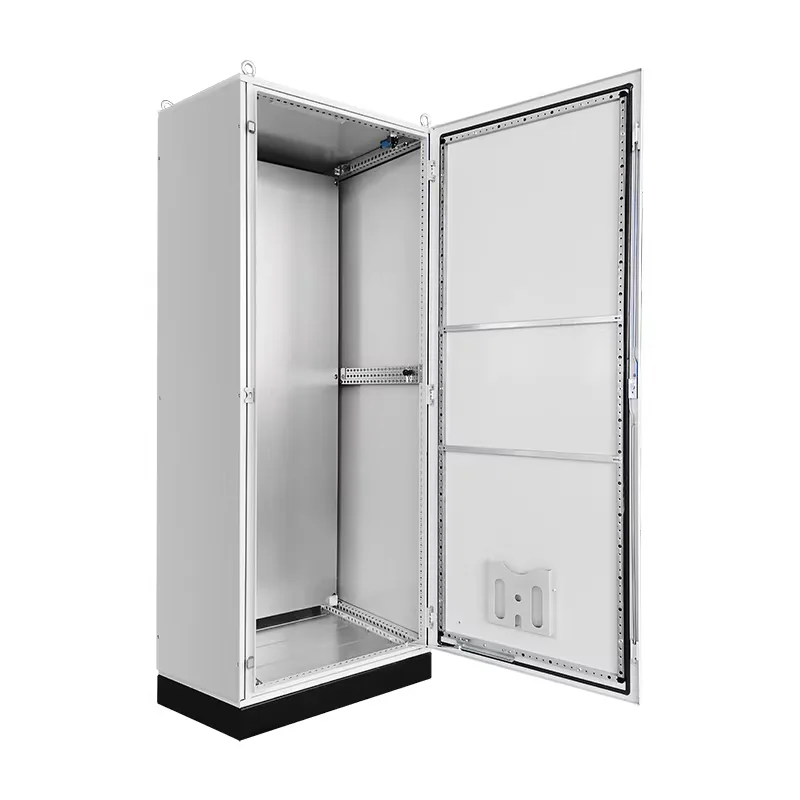

قدرة تحمل عالية: بالنسبة لحاويات خزانة توزيع الطاقة المثبتة على الأرض، فإننا عادة نستخدم ألواح فولاذية مدلفنة على البارد بسمك 2.0 مم أو أكثر، والتي تكون إما ملحومة أو مجمعة لتشكيل الهيكل. يمكّن هذا البناء القوي الخزانة من دعم قواطع الدائرة الثقيلة من نوع الإطار بشكل آمن، وقضبان التوصيل النحاسية ذات المقطع العرضي الكبير، وكابلات المحولات.

تصميم وحدات: يتميز الجزء الداخلي بنظام نمطي للثقب، مما يسمح بالتعديل المرن للعوارض المتقاطعة وألواح التثبيت لتناسب متطلبات محددة. يسهل هذا التصميم عمليات الترقيات والتوسعات الملائمة عند الضرورة.

التهوية وتبديد الحرارة: نظرًا لمستويات التيار المرتفعة الموجودة عادةً داخل الخزانة، فقد تم تجهيز العلبة بفتحات عادم في الأعلى وفتحات سحب هواء في الأسفل لضمان تدفق الهواء بشكل فعال. بالإضافة إلى ذلك، قد يطلب العملاء تكوينًا مخصصًا لدمج نظام تبريد الهواء القسري في المنتج.

تصنيفات مجلس الوزراء المشتركة

بناءً على شكلها الهيكلي، تنقسم الخزانات الأرضية بشكل أساسي إلى فئتين رئيسيتين:

1. النوع الثابت

الخصائص: يتم تثبيت المكونات الداخلية بشكل صارم عبر أقواس الدعم؛ بمجرد توصيلها بالأسلاك، لا يمكن نقلها.

التطبيقات: تتميز ببنية بسيطة ومنخفضة التكلفة؛ يُستخدم عادةً في الإعدادات التي لا تكون فيها متطلبات مصدر الطاقة المستمر صارمة للغاية.

النموذج التمثيلي: خزانة توزيع الطاقة ذات الجهد المنخفض AC من نوع GGD.

2. نوع السحب/النوع القابل للإزالة

الخصائص: توجد كل دائرة فردية داخل وحدة أدراج منفصلة ومستقلة.

التطبيقات: مريحة للغاية للصيانة. في حالة فشل دائرة معينة، يمكن ببساطة سحب الدرج المقابل واستبداله بآخر جديد، دون الحاجة إلى قطع مصدر الطاقة الرئيسي.

النماذج التمثيلية: خزانات توزيع الطاقة المتقدمة من النوع GCK، وGCS، وMNS.

صناديق التوزيع المثبتة على الأرض مقابل صناديق التوزيع المثبتة على الحائط: ما الفرق؟

توصيات اختيار المنتج والتكوين

بناءً على متطلبات مشروعك المحددة، خلال مرحلة ما قبل البيع،شانجمينجسوف يوصي التكوين الأنسب لك. بشكل عام، سيناريوهات التطبيق التي ندعمها بشكل متكرر مذكورة أدناه، مصحوبة بتوصيات التكوين المقابلة.

1. توزيع الطاقة الصناعية الرئيسية

التكوين الموصى به:

أبعاد الخزانة: 1800-2200 مم (ارتفاع) × 600-1000 مم (عرض) × 600-1000 مم (عمق)

المواد: صفائح الفولاذ المدرفلة على البارد (≥1.5 مم)

تصنيف الحماية: IP30 / IP40

الهيكل: خزانة مفردة أو خزانات مقترنة (وحدات/قابلة للتقسيم)

التصميم الداخلي: مصمم لتركيب نظام ACB / MCCB + Busbar

2. أنظمة الخطوط الواردة ذات التيار العالي/الرئيسي

التكوين الموصى به:

العرض: ≥800 مم

العمق: ≥800 مم

الهيكل: تصميم بباب مزدوج أو متعدد الأبواب

المساحة الداخلية: تدعم قضبان التوصيل النحاسية ذات التيار العالي؛ يتضمن مساحة محجوزة لإدخال الكابل العلوي أو السفلي.

3. التحكم الآلي / خزائن التحكم PLC

التكوين الموصى به:

الأبعاد: 1600-2000 مم (ارتفاع)

المواد: صفائح فولاذية مطلية بمسحوق / فولاذ مقاوم للصدأ

تصنيف الحماية: IP40 / IP54

الداخل: لوحة تركيب + قضبان DIN

4. التطبيقات الخارجية

التكوين الموصى به:

تصنيف الحماية: IP54 / IP65

المواد: الفولاذ المقاوم للصدأ (304/316) أو الفولاذ المطلي بمسحوق من الدرجة الخارجية

الميزات: مظلة مقاومة للمطر + شرائط الختم + تصميم مضاد للتكثيف

5. البيئات شديدة التآكل

التكوين الموصى به:

المواد: 304 / 316 الفولاذ المقاوم للصدأ

تصنيف الحماية: IP55+

المعالجة السطحية: طلاء مضاد للتآكل

كيفية إجراء الصيانة الروتينية على حاوية خزانة توزيع الطاقة القائمة على الأرض؟

1. التنظيف وإزالة الغبار

استخدم قطعة قماش جافة غير منسوجة ومكنسة كهربائية لإزالة الغبار المتراكم من داخل الخزانة؛ يمنع منعا باتا استخدام الأقمشة المبللة أو النفخات المباشرة للهواء المضغوط.

انتبه بشكل خاص لتنظيف قضبان التوصيل، والعوازل، ومزالق قوس قاطع الدائرة، وقنوات التهوية.

2. تشديد التوصيلات الكهربائية

فحص جميع نقاط الاتصال المثبتة بمسامير للتأكد من عدم ارتخائها؛ استخدم مفتاح عزم الدوران لإعادة ربطها إلى قيم عزم الدوران المحددة.

في حالة اكتشاف علامات الأكسدة أو تلف الانحناء، يجب تلميع الأطراف أو استبدالها.

3. الاختبار الوظيفي للمكونات

قواطع الدائرة: تأكد من سلاسة عمليات الفتح والإغلاق اليدوية وأن آلية التعثر سريعة الاستجابة.

الموصلات / المرحلات: افحص حالة نقاط الاتصال بحثًا عن التآكل وتأكد من أن مقاومة الملف ضمن النطاق الطبيعي.

المكثفات: تحقق من وجود علامات تدهور السعة، أو الانتفاخ، أو تسرب المنحل بالكهرباء.

SPDs (أجهزة الحماية من زيادة التيار): تأكد من أن نافذة مؤشر الحالة باللون الأخضر وأنه لم يتم تشغيل مؤشر التدهور.

4. اختبار أداء العزل

استخدم مقياس الضغط العالي 500 فولت أو 1000 فولت لقياس وتأكيد ما يلي:

مقاومة العزل من مرحلة إلى مرحلة: ≥ 1 MΩ؛

مقاومة العزل من الطور إلى الأرض: ≥ 1 MΩ؛

إذا كانت القيم المقاسة أقل من هذه المعايير، فتحقق من الأسباب المحتملة مثل دخول الرطوبة أو التلوث.

5. صيانة الهيكل الميكانيكي

افحص قضبان التوجيه والآليات المتشابكة لوحدات الأدراج للتأكد من عدم التصاقها أو ربطها. قم بتشحيم الأجزاء المتحركة باستخدام الشحوم المصممة خصيصًا للمعدات الكهربائية.

التحقق بشكل دوري من وظيفة آليات السلامة "الوقاية الخماسية" (المتشابكة).
