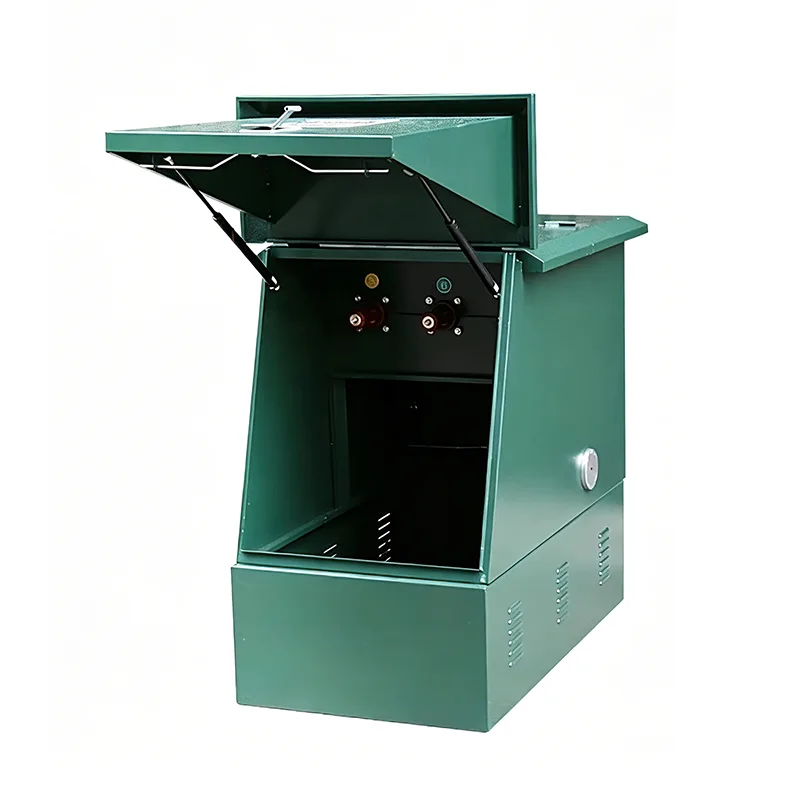

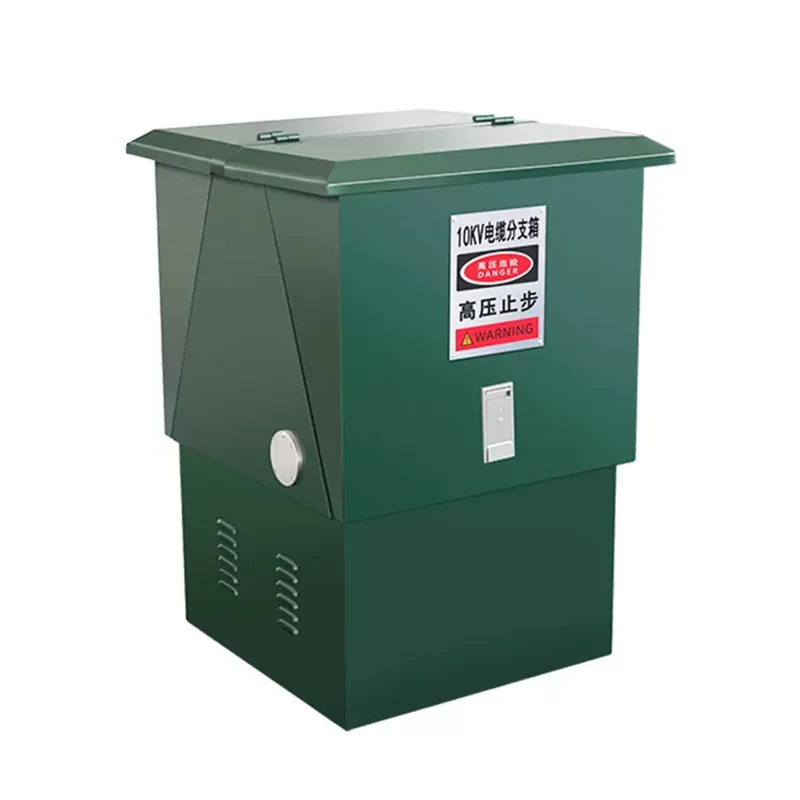

صندوق فرع كابل الجهد العالي

تُستخدم الصناديق الفرعية للكابلات ذات الجهد العالي في شبكات التوزيع ذات الجهد المتوسط ​​6kV-35kV. يتم تصنيعها مسبقًا في المصنع وتثبيتها في الموقع من خلال التجميع الإضافي لمفاصل الكابلات عالية الجهد، واستبدال فتحات الكابلات وتصنيع الرؤوس الطرفية في الموقع. Shangming، باعتبارها الشركة المصنعة لهذا المنتج، يمكنها تخصيصه وفقًا للاحتياجات الفعلية للمشروع. يرجى الاتصال بنا.

التركيب الهيكلي

تعمل صناديق فرع الكابلات ذات الجهد العالي بمثابة فروع للكابلات، والوصلات، ومكونات الحماية في أنظمة توزيع الطاقة ذات الجهد العالي. في حين أنه في المقام الأول عنصر اتصال، يمكن إضافة أجهزة الحماية إلى المكونات الهيكلية إذا لزم الأمر.

1. العلبة: العلبة هي المكون الأساسي. نحن نستخدم معادن عالية القوة، مثل الفولاذ المدلفن على البارد أو الفولاذ المقاوم للصدأ، مما يوفر خصائص مقاومة للماء والغبار والتآكل ومقاومة للطقس، ومناسبة لبيئات الجهد العالي الداخلية والخارجية.

2. محطة توصيل الكابل الرئيسية: يتم استخدام هذا الجزء للكابلات ذات الجهد العالي ذات القسم الكبير، ودعم موصلات الألومنيوم أو النحاس، مما يضمن الاتصال الموثوق به والمقاومة المنخفضة.

3. أطراف الفروع: هيكل واحد داخل متعدد، معزول داخليًا بمواد عالية العزل ومقاومة للحرارة لضمان العزل الكهربائي والمسافات الآمنة بين الفروع.

4. نظام العزل والحماية: مزود ببطانات عالية الجهد وأغطية عازلة لمنع حدوث دوائر قصيرة أو ومضات كهربائية أو حوادث الصدمات الكهربائية.

5. أجهزة الحماية: اختيارية بناءً على متطلبات المشروع، بما في ذلك الصمامات ذات الجهد العالي ومفاتيح التحميل وضربات الصواعق وحماية التيار الزائد. من الممكن توفير الحماية المستقلة للدوائر الفرعية، بينما يحافظ الخط الرئيسي على مصدر طاقة مستمر.

ميزات المنتج

1. سلامة وعزل الجهد العالي

يعتمد صندوق فرع كابل الجهد العالي غلافًا معدنيًا عالي القوة مع غطاء عازل، يدعم 1kV ~ 35kV وما فوق تفرع الكابلات ذات الجهد العالي. الفروع ذات الجهد العالي معزولة تمامًا عن صندوق السيارة الرئيسي، مما يمنع حدوث وميض كهربائي أو دوائر قصيرة أو صدمة كهربائية، وتلبية معايير السلامة لتوزيع الطاقة ذات الجهد العالي IEC/GB.

2. وظيفة التفرع متعدد الدوائر

يدعم هذا المنتج تفرع الكابل بمنفذ واحد متعدد، مما يسمح بتكوين مرن لعدد الدوائر حسب الحاجة. يقوم هيكل التوصيل أو الموصل الداخلي بتوزيع التيار بالتساوي، ويمكن تخصيص سعات تيار الفروع المختلفة وفقًا لمتطلبات الحمل، مما يؤدي إلى تبسيط أسلاك الكابلات ذات الجهد العالي وتقليل تعقيد البناء.

3. تصنيف حماية عالي

يمكن لشركة Shangming تخصيص صناديق الفروع الخارجية بتصنيفات الحماية IP54/IP65 بناءً على الظروف البيئية الفعلية، ومقاومة المطر، والغبار، والأشعة فوق البنفسجية، والبيئات المسببة للتآكل، وقابلة للتكيف مع التشغيل طويل الأمد في البيئات ذات درجات الحرارة العالية، ودرجات الحرارة المنخفضة، والبيئات الرطبة.

4. الهيكل المعياري

تتميز صناديقنا الفرعية بهيكل مدمج، وأسلاك واضحة، ووقت تركيب قصير في الموقع، مما يوفر الوقت مقارنة بآبار الكابلات التقليدية. تشمل خيارات التثبيت التثبيت على الحائط أو التثبيت على الأرض أو تثبيت الدعامة. تتميز الصيانة والتوسيع بالبساطة، مما يؤدي إلى تحسين الكفاءة التشغيلية.

5. عمر طويل وتكاليف صيانة منخفضة

نظرًا لأننا اخترنا مواد شديدة المقاومة للطقس ومقاومة للتآكل، فقد تم إطالة عمر المنتج بشكل فعال. يمنع التصميم المحكم دخول الغبار والرطوبة والآفات، مما يؤدي إلى الحد الأدنى من الصيانة اليومية وانخفاض تكاليف التشغيل.

مقارنة صناديق توزيع الكابلات ذات الجهد العالي والجهد المنخفض

التعليمات

س: إذا كان مؤشر الجهد الموجود على سطح العلبة مطفأ، فهل يمكنني معرفة ما إذا كانت الدائرة خارج الطاقة؟

ج: قطعا لا. مؤشر الجهد هو فقط للإشارة التكميلية. قد يكون سبب عدم إضاءة المؤشر هو وجود مؤشر تالف، أو جهاز استشعار معيب، أو منصهر محترق. قبل أي عملية، يجب استخدام جهاز اختبار الجهد العالي بتصنيف الجهد المناسب للاختبار في الموقع.

س: ماذا علي أن أفعل إذا سمعت صوت هسهسة طفيف من العلبة أثناء التفتيش؟

ج: اطلب فوراً انقطاع التيار الكهربائي للفحص. عادة ما تكون الهسهسة علامة على التفريغ الجزئي، مما يشير إلى أن العزل الداخلي قد يكون متشققًا أو أنه قد تم إنشاء مسار التفريغ بسبب التثبيت غير الصحيح. إذا لم تتم معالجتها على الفور، فيمكن أن يتصاعد هذا بسرعة إلى دائرة قصر من مرحلة إلى مرحلة، أو حتى يتسبب في انفجار العلبة.

س: كيف أختار بين العزل SF6 والعزل الصلب؟

ج: عزل SF6: تقنية ناضجة للغاية تتمتع بقدرات قوية على إطفاء القوس الكهربائي، ولكنها تتضمن انبعاثات غازات الدفيئة وتتطلب مراقبة منتظمة لقياس الضغط.

العزل الصلب: حماية خالية من الغاز، وأكثر صديقة للبيئة، ومناسب للمناطق ذات المتطلبات البيئية العالية للغاية أو المناطق المرتفعة، مما يمنع فقاعات الهواء الداخلية.
