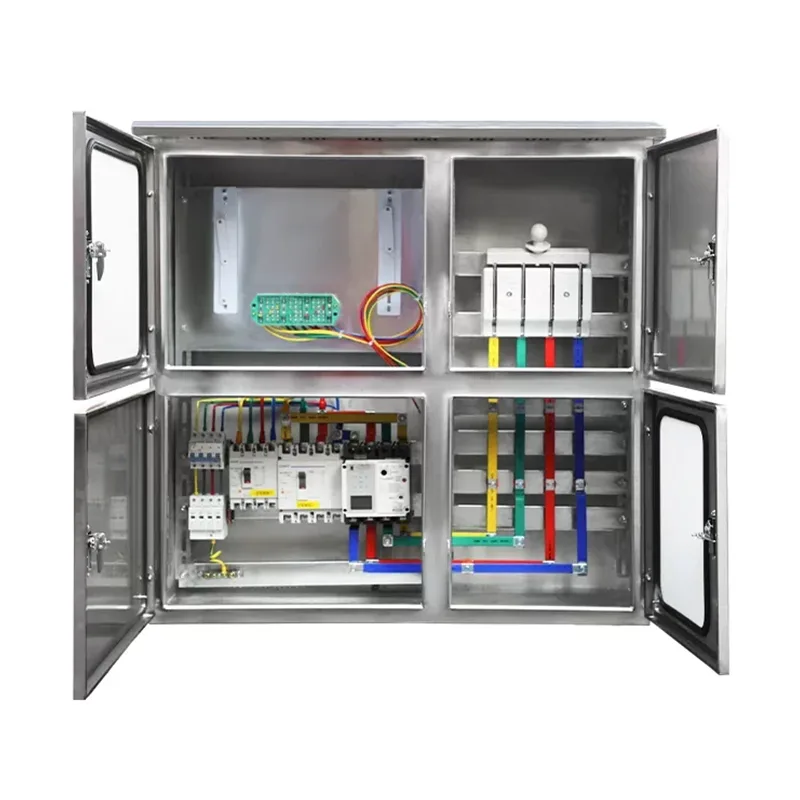

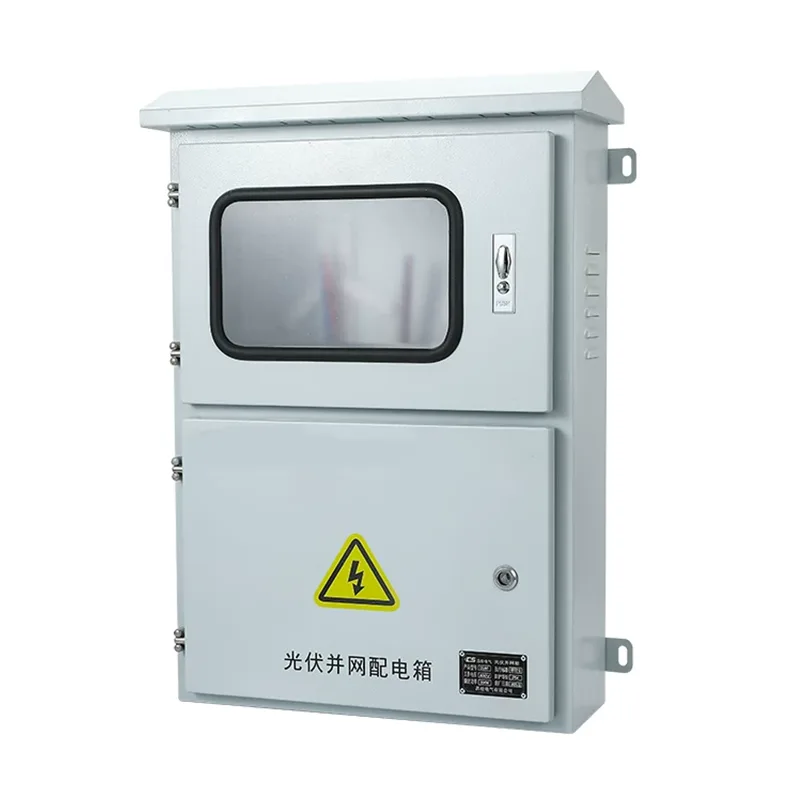

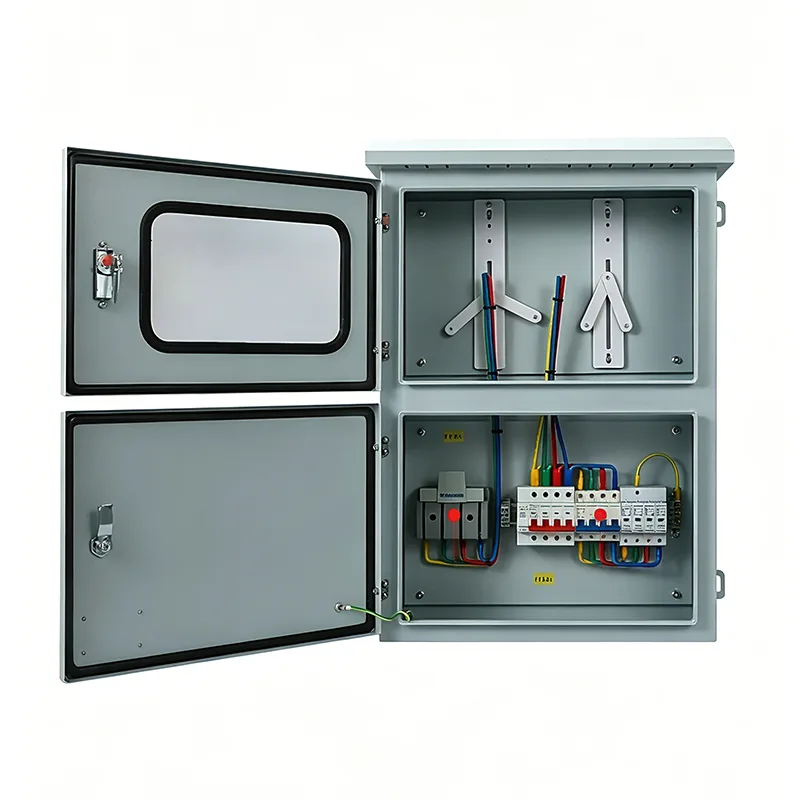

صندوق الوصلات المتصل بالشبكة الكهروضوئية الخارجية

يتم استخدام صناديق التوصيل المتصلة بالشبكة الكهروضوئية الخارجية بين جانب التيار المستمر لنظام توليد الطاقة الكهروضوئية والعاكس. إذا كنت تريد تخصيص هذا المنتج بسعر تنافسي، يمكنك اختيار Shangming، وسوف نصبح المورد الموثوق به.

الوظائف الأساسية

يدمج صندوق التوصيل المتصل بالشبكة الكهروضوئية الخارجية الحماية والعزل والمراقبة. نحن ندعم أرقام الدوائر المخصصة والمكونات ذات العلامات التجارية والوظائف الذكية. للحصول على حلول التكوين وعروض الأسعار المحددة، يرجى الاتصال بنا.

1. سلسلة النقل والتوزيع الحالي

تتكون محطات الطاقة الكهروضوئية من عدة ألواح شمسية متصلة على التوالي. يعمل صندوق التوصيل المتصل بالشبكة كآلية حماية متقاربة ومحولة.

وظيفة التقارب: تقوم بتجميع طاقة التيار المستمر من سلاسل متعددة إلى ناقل واحد لإخراجها إلى العاكس، مما يبسط الأسلاك ويوفر تكاليف كابل التيار المستمر.

حماية التحويل: تم تجهيز كل مدخل بمصهر DC مستقل. عند حدوث ماس كهربائي في سلسلة واحدة، يقتصر العطل على ذلك الفرع، دون التأثير على توليد الطاقة الطبيعي للسلاسل الأخرى.

2. الحماية من الصواعق والطفرة

نظرًا لأنه يتم تركيب الألواح الكهروضوئية على أسطح المنازل المفتوحة أو على الأرض، فهي معرضة بشدة لضربات البرق. يمكن لجهاز الحماية من زيادة التيار المدمج داخل صندوق التوصيل استشعار الفولتية العالية اللحظية في الخط وتفريغ الجهد الزائد على الأرض خلال نانو ثانية.

إنه بمثابة خط الدفاع الأول أمام العاكس، حيث يمنع الصواعق المستحثة التي يمكن أن تلحق الضرر بالمكونات الإلكترونية للعاكس.

3. العزل الآمن والفصل الجسدي

تم تجهيز العلبة بمفتاح عزل DC عالي الجهد أو قاطع الدائرة. عندما تكون الصيانة مطلوبة على العاكس أو المعدات النهائية، فإن فصل صندوق التوصيل يدويًا يضمن إلغاء تنشيط جانب الصيانة تمامًا، مما يحمي سلامة الموظفين.

إن حاوية Shangming المتصلة بالشبكة عالية الأداء وموثوقة، مما يسمح بانقطاع التيار بشكل آمن أثناء تشغيل النظام، مما يمنع توليد أقواس خطيرة يمكن أن تسبب حريقًا.

4. حماية الشحن العكسي

في الصباح أو المساء أو في الأيام الملبدة بالغيوم، قد يختلف جهد الخرج للسلاسل المختلفة. بدون حماية، يمكن للأوتار ذات الجهد العالي أن تتدفق التيار مرة أخرى إلى الأوتار ذات الجهد المنخفض.

تتوفر صمامات ثنائية اختيارية للشحن العكسي، مما يضمن تدفق التيار في اتجاه واحد فقط إلى العاكس، مما يمنع ارتفاع درجة الحرارة الموضعية أو حتى الحريق الناجم عن التيار العكسي.

5. حماية البيئة ومراقبة الحالة

نظرًا لأن هذا المنتج سيتم تركيبه في الخارج، فإن العلبة تتمتع بتصنيف حماية IP65/IP66 لمنع التآكل الناتج عن مياه الأمطار والتقادم الناتج عن الأشعة فوق البنفسجية. تعمل المكونات الدقيقة الداخلية بشكل موثوق طوال عمر محطة الطاقة البالغ 25 عامًا.

تقوم وظيفة المراقبة الذكية الاختيارية بمراقبة التيار والجهد ودرجة الحرارة الداخلية لكل سلسلة في الوقت الفعلي، وتنبيهات فورية في حالة توليد طاقة غير طبيعي.

لماذا يجب أن تكون صناديق الوصلات المتصلة بالشبكة الكهروضوئية مقاومة للماء للاستخدام الخارجي؟

عادة ما يتم تركيب الأنظمة الكهروضوئية على أسطح المنازل أو في الحقول المفتوحة، ويجب أن تتحمل صناديق التوصيل المتصلة بالشبكة التحديات الشديدة التالية:

التغيرات الشديدة في درجات الحرارة: يمكن أن تصل درجات الحرارة في الصيف إلى أكثر من 70 درجة مئوية، بينما يمكن أن تنخفض درجات الحرارة في الشتاء إلى -30 درجة مئوية.

الأشعة فوق البنفسجية: التعرض لأشعة الشمس في الهواء الطلق على المدى الطويل يتطلب استقرار الأشعة فوق البنفسجية؛ وإلا فإنهم عرضة للشيخوخة.

الرطوبة والتكثيف: يجب أن تكون مقاومة للمطر ومجهزة بصمام للتنفس لتصريف التكثيف الداخلي ومنع رطوبة المكونات الكهربائية.

لذلك، للاستخدام العادي ولتجنب الصيانة المتكررة أثناء التشغيل، والحفاظ على الأداء المستقر وعمر الخدمة، يعد التصميم الخارجي المقاوم للماء أمرًا ضروريًا.

سيناريوهات التطبيق وتوصيات التكوين

يمكن استخدام صناديق التوصيل المتصلة بالشبكة الكهروضوئية الخارجية من Shangming في جميع أنحاء سلسلة صناعة الطاقة الكهروضوئية بأكملها، بدءًا من أسطح المنازل السكنية وحتى محطات الطاقة المثبتة على الأرض واسعة النطاق. سنقدم توصيات التكوين بناءً على السيناريوهات الشائعة.

1. الأنظمة الكهروضوئية الموزعة السكنية

هذا النوع من الاستخدام شائع جدًا، ويتم تركيبه بشكل عام على أسطح أو جدران الفلل أو المنازل ذاتية البناء في المناطق الريفية. فهو يجمع العديد من الألواح الكهروضوئية من اتجاهات مختلفة على السطح ويوفر الحماية الأساسية من الصواعق.

توصيات التكوين: يجب أن يتمتع الصندوق بمظهر نظيف وحجم صغير، ومدخلات من 1 إلى 4 سلاسل، وأن يكون مزودًا بمراقبة عالية الحساسية للحماية من الحرائق.

2. محطات توليد الطاقة الصناعية والتجارية على الأسطح

في هذه الحالة، يتم تثبيت الصندوق المتصل بالشبكة على الأسطح المسطحة لورش المصانع أو المستودعات اللوجستية أو مراكز التسوق الكبيرة. للحصول على قدرة توليد طاقة متوسطة الحجم، فإنه يجمع مسبقًا العشرات من السلاسل الكهروضوئية قبل أن تدخل في عاكس السلسلة.

توصيات التكوين: يحتاج الصندوق إلى مقاومة عالية للتآكل، ومدخلات 8-16 سلسلة، وعادةً ما يشتمل على وحدة اتصال ذكية لتسهيل على موظفي الصيانة رؤية تيار كل فرع في غرفة المراقبة.

3. محطات الطاقة الأرضية واسعة النطاق والصحاري الشمسية

تسمى صناديق التجميع الموزعة في الصحاري أو الجبال أو المساحات المفتوحة الكبيرة بصناديق المجمعة. باعتبارها أجهزة مجمعة أساسية، فإنها تجمع التيار من آلاف الألواح الشمسية وتنقله إلى عاكس مركزي.

توصية التكوين: IP66، مخصص لأنظمة الجهد العالي 1500 فولت، ومجهز بصمامات ثنائية مضادة للانعكاس ووظائف مراقبة دقيقة للسلسلة، ويتميز بصمامات تبريد/تنفس نشطة.

4. سيناريوهات تطبيق الطاقة الشمسية + عبر الحدود

مواقف السيارات الشمسية: توفير الطاقة لمحطات شحن السيارات الكهربائية. يتم تثبيت صندوق التوصيل على أعمدة المرآب لحماية محطات الشحن النهائية من طفرات الطاقة الشمسية.

الأنظمة التكميلية للطاقة الشمسية الزراعية والسمكية: مثبتة على أقواس فوق الأراضي الزراعية أو أحواض الأسماك. توجد متطلبات خاصة لمقاومة الرطوبة ومقاومة التآكل الحمضي/القلوي؛ يوصى باستخدام الفولاذ المقاوم للصدأ.

لماذا تختارنا؟

تنبع منطقة Shangming من يويهتشينغ، ونزهو، الصين، وهي منطقة مشهورة باسم "العاصمة الكهربائية للصين". من خلال الاستفادة من السلسلة الصناعية المتطورة لمجموعة الصناعة الكهربائية في Yueqing، قمنا بإنشاء نظام صارم وفعال للإنتاج ومراقبة الجودة. تغطي مجموعة منتجاتنا أكثر من 200 سلسلة وأكثر من 6000 طراز، بما يتوافق مع المعايير الكهربائية العالمية السائدة.

يؤدي اختيار مجموعاتنا الكاملة الذكية من المعدات إلى دمج وظائف استشعار إنترنت الأشياء والمراقبة عن بعد، مما يتيح مراقبة المعلمات في الوقت الفعلي مثل درجة الحرارة والرطوبة والتيار. وهذا يضمن التشغيل المستقر وإمدادات الطاقة الآمنة.
