تعتبر شركة Wenzhou Shangming Electric Co., Ltd. شركة رائدة في تصنيع وتوريد المعدات الكهربائية المتميزة.

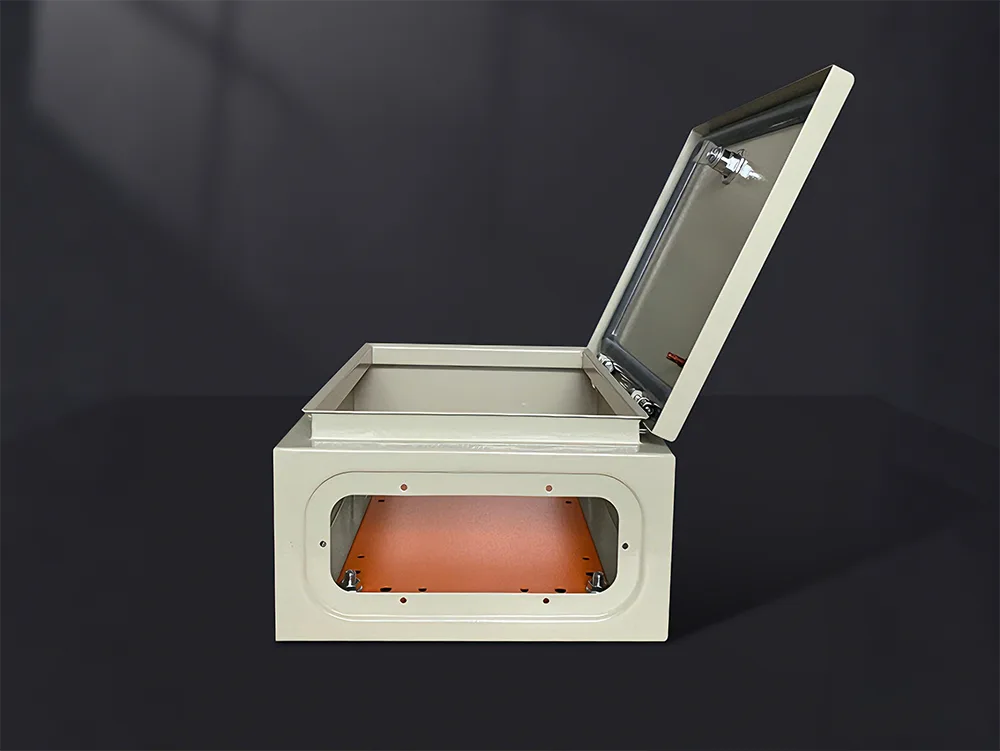

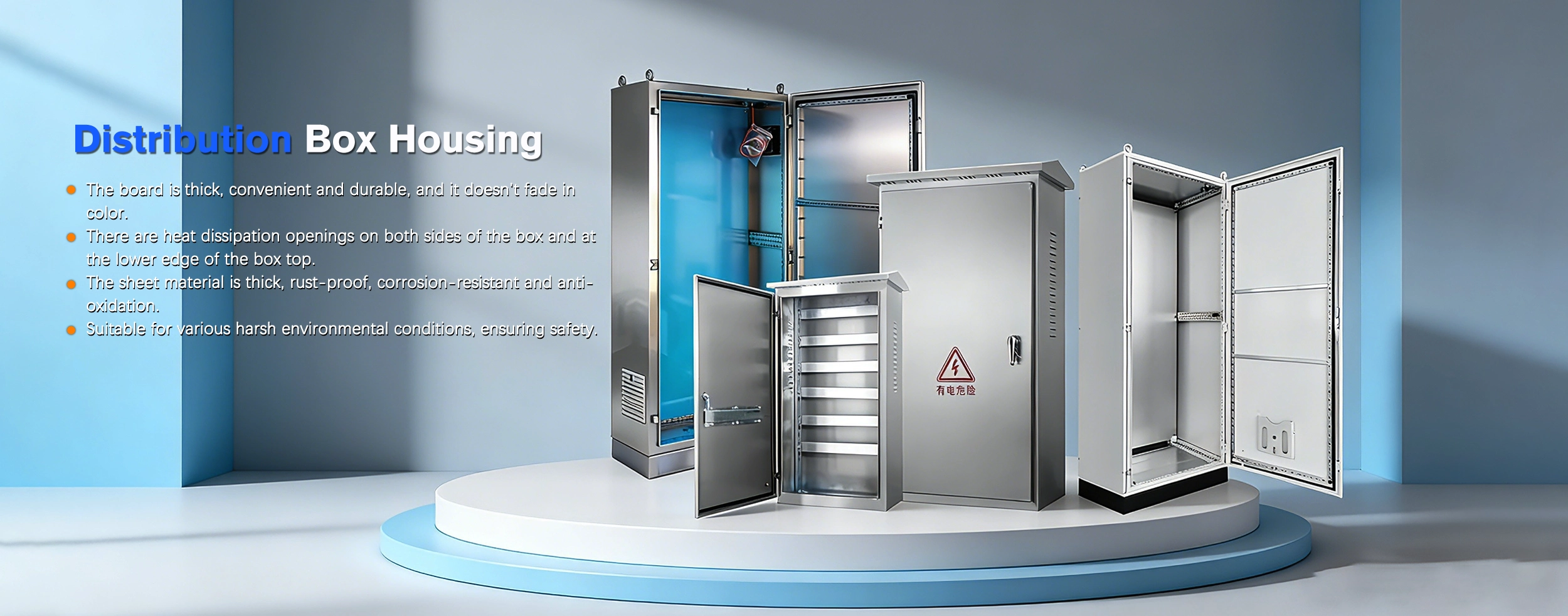

شانجمينجهي شركة مصنعة وموردة موثوقة لحاويات صناديق التوزيع. بفضل خبرتنا الواسعة، نقدم منتجات بمجموعة متنوعة من المواد والمواصفات، ويمكننا أيضًا تقديم حلول مخصصة مصممة خصيصًا لتلبية احتياجاتك الخاصة.

الميزات الرئيسية

1. الحماية الجسدية: يوفر الحماية ضد دخول الغبار والماء والأجسام الغريبة، مع منع الاتصال العرضي بين الأفراد والمكونات الحية.

2. العزل الآمن: عزل المعدات ذات الجهد العالي والتيار العالي عن بيئة التشغيل، مما يقلل من مخاطر الصدمات الكهربائية والحرائق.

3. منصة تركيب المكونات: تتميز حاوية صندوق التوزيع بقضبان DIN وأقواس تثبيت وفتحات مثقوبة مسبقًا لتسهيل التثبيت القياسي للمكونات مثل قواطع الدائرة وعدادات الكهرباء.

4. التدريع الكهرومغناطيسي: يقلل من تأثير التداخل الكهرومغناطيسي الخارجي على دوائر التحكم الداخلية.

5. القدرة على التكيف البيئي: من خلال استخدام مواد مختلفة وتصنيفات الحماية، فإن العلبة مناسبة لمجموعة واسعة من البيئات، بما في ذلك الإعدادات الداخلية والخارجية والصناعية.

المكونات الهيكلية

باب مجلس الوزراء: متوفر بخيارات أبواب شفافة وصلبة؛ التكوينات المخصصة متاحة من Shangming.

لوحة التركيب: لوحة معدنية تستخدم لتأمين المكونات من الداخل؛ إنه قابل للإزالة لتسهيل التجميع خارج الخزانة.

بالضربة القاضية: منافذ دخول الكابلات المثقوبة مسبقًا مصممة لاستيعاب الكابلات ذات الأقطار المختلفة.

حشية الختم: حشية مرنة للغاية تبطن محيط لوحة الباب، وتعمل كعنصر حاسم لضمان تصنيف حماية IP المحدد.

الترباس التأريض: ضروري لضمان تأريض الهيكل المعدني بشكل موثوق، وبالتالي منع إمداد الهيكل بالكهرباء.

سيناريوهات التطبيق

I. بناء أنظمة توزيع الطاقة ذات الجهد المنخفض

تعمل حاويات صناديق التوزيع الخاصة بنا كصناديق توزيع للمباني التجارية والأرضيات السكنية وتوزيع الطاقة في المناطق العامة.

إنها بمثابة منصات تركيب لمكونات مثل قواطع الدائرة وأجهزة التيار المتبقي، مما يسهل الأسلاك القياسية وحماية السلامة مع تعزيز الدقة والسلامة العامة لنظام توزيع الطاقة.

ثانيا. المعدات الصناعية والتحكم الآلي

إنها تعمل كصناديق تحكم للآلات، وخزائن تحكم لخطوط الإنتاج الآلية، ومرفقات لأنظمة التحكم PLC.

داخليًا، تحتوي على مكونات مثل الموصلات والمرحلات ووحدات التحكم، مما يحمي هذه المعدات الكهربائية من التلوث بالغبار والزيت مع تسهيل تكامل المعدات وصيانتها.

ثالثا. توزيع الطاقة الخارجية والمشاريع الهندسية

إنها بمثابة صناديق طاقة خارجية مؤقتة، ووحدات توزيع الطاقة لمواقع البناء، وصناديق تحكم لإضاءة الطرق.

إذا كنت تحتاج إلى منتج مخصص لهذه التطبيقات، فنوصيك باختيار تصنيف حماية عالي (على سبيل المثال، IP54 / IP65) لضمان المقاومة ضد الماء والغبار والمطر.

رابعا. أنظمة الطاقة الكهروضوئية والطاقة الجديدة

تقدم Shangming مرفقات لـصناديق الجمع الكهروضوئيةوالخزائن الكهروضوئية المرتبطة بالشبكة وصناديق التحكم لأنظمة تخزين الطاقة.

باعتبارها المبيت الأساسي لمعدات الطاقة الجديدة، توفر هذه العبوات الحماية والعزل ومساحة التركيب، مما يدعم متطلبات التشغيل الخارجي على المدى الطويل.

خامسا: الاتصالات والبنية التحتية

يمكنك الاتصال بنا لتخصيص صناديق التحكم لمعدات الاتصالات، وصناديق التوزيع لأنظمة الجهد المنخفض، وصناديق إمداد الطاقة لأنظمة المراقبة، والمزيد.

وهذا يضمن حماية معدات طاقة الاتصالات، ويمنع التداخل الخارجي والتأثير البيئي، ويعزز استقرار النظام بشكل عام.

ما هي العوامل التي يجب مراعاتها عند اختيار حاوية صندوق التوزيع؟

1. الأبعاد والمواصفات

عند الاختيار، لا نوصي باختيار حاوية تناسب المكونات تمامًا. يجب ألا تتجاوز المساحة التي تشغلها المكونات الداخلية 80% من مساحة لوحة القاعدة. أما نسبة الـ 20% المتبقية من المساحة فهي مخصصة للأسلاك، وتبديد الحرارة، والتوسع المستقبلي المحتمل؛ لذلك، يجب عليك دائمًا إتاحة بعض المساحة في اختيارك.

فيما يتعلق بالعمق، يجب عليك مراعاة العمق المشترك لقواطع الدائرة الكهربائية (بما في ذلك مقابض التشغيل الخاصة بها)، وقنوات الأسلاك، وباب العلبة نفسه. يعد هذا أمرًا بالغ الأهمية بشكل خاص بالنسبة لقواطع الدائرة المقولبة ذات التيار العالي، والتي لها متطلبات عمق كبيرة؛ قد يؤدي عدم مراعاة ذلك إلى منع الباب من الإغلاق بشكل صحيح.

2. تصنيف الحماية (رمز IP)

يرجى تحديد تصنيف الحماية المناسب بناءً على خطورة بيئة التثبيت:

المكاتب/الممرات الداخلية: IP30 – IP40 كافية.

ورش العمل الصناعية: يوصى باستخدام IP54 لتوفير الحماية ضد الغبار والماء المتناثر.

الأماكن الخارجية/الأنظمة الكهروضوئية: IP65 أو أعلى إلزامي، ويجب أن تتميز طبقات الأبواب بحشية إغلاق مستمرة ومتكاملة.

3. مقاومة المواد والتآكل

الفولاذ المدلفن على البارد: الخيار الأكثر تنوعًا، ومناسب لمعظم البيئات الداخلية الجافة.

الفولاذ المقاوم للصدأ (304/316): مناسب للأدوية وتجهيز الأغذية والبيئات الساحلية التي تتعرض لرذاذ الملح بشكل كبير. يوفر الفولاذ المقاوم للصدأ 316 مقاومة فائقة للتآكل مقارنةً بـ 304.

4. الإدارة الحرارية

غالبًا ما تكون إدارة الحرارة جانبًا يتم تجاهله في صناديق التوزيع عالية الطاقة. نوصي بإجراء اختيارك بناءً على السيناريوهات التالية:

التبريد السلبي: إذا كانت الحرارة المتولدة داخل العلبة ضئيلة، فإن العلبة المغلقة بالكامل مناسبة.

التبريد النشط: إذا كانت الحاوية تحتوي على مكونات مثل محركات التردد المتغير (VFDs)، أو مشغلات التشغيل الناعمة، أو موصلات التيار العالي، فيجب عليك اختيار حاوية مجهزة بفتحات تهوية. في بعض الحالات، قد تحتاج أيضًا إلى تحديد طراز به فتحات تثبيت مثقوبة مسبقًا لمروحة تبريد محورية.

الحماية من أشعة الشمس: بالنسبة للمباني الخارجية، نوصي بهيكل مزدوج السقف لمنع أشعة الشمس المباشرة من التسبب في ارتفاع درجات الحرارة الداخلية.

5. سهولة التركيب والتشغيل

اتجاه فتح الباب: حدد ما إذا كان الباب الذي يفتح من اليسار أو من اليمين هو أكثر ملاءمة بالنظر إلى المساحة المتوفرة في موقع التثبيت. تتميز بعض حاويات Shangming المتطورة بأبواب قابلة للعكس (يمكن تهيئتها للفتح من اليسار أو اليمين).

دخول/خروج الكابل: تأكد مما إذا كانت الكابلات ستدخل وتخرج من أعلى أو أسفل العلبة. نوصي باختيار حاوية مجهزة بلوحة شفة قابلة للإزالة؛ توفر فتحات دخول كابل الحفر في لوحة الحافة مرونة أكبر وتضمن إحكامًا فائقًا مقارنة بالحفر مباشرة في جسم العلبة.

نوع القفل: قفل مثلث صناعي قياسي، أو قفل متساطح بمفتاح، أو قفل كامة للسلامة من الحرائق.

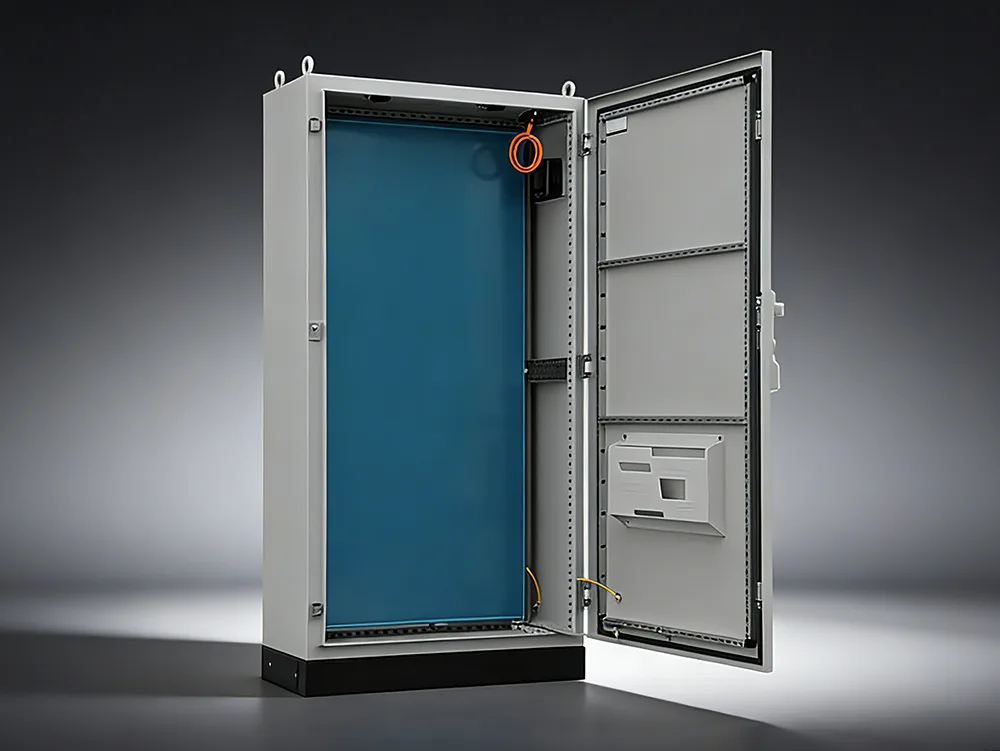

بالإضافة إلى أنواع مختلفة منمرفقات صندوق التوزيع، تقدم Shangming أيضًا حاويات خزانة توزيع الطاقة المثبتة على الأرض - وهي مكون رئيسي لمجموعة منتجاتنا عالية الجودة. اخترنا كمورد لك على المدى الطويل للاستفادة من الحلول المخصصة الشاملة والتسعير المباشر من المصنع.

الميزات الرئيسية

قدرة تحمل عالية: بالنسبة لحاويات خزانة توزيع الطاقة المثبتة على الأرض، فإننا عادة نستخدم ألواح فولاذية مدلفنة على البارد بسمك 2.0 مم أو أكثر، والتي تكون إما ملحومة أو مجمعة لتشكيل الهيكل. يمكّن هذا البناء القوي الخزانة من دعم قواطع الدائرة الثقيلة من نوع الإطار بشكل آمن، وقضبان التوصيل النحاسية ذات المقطع العرضي الكبير، وكابلات المحولات.

تصميم وحدات: يتميز الجزء الداخلي بنظام نمطي للثقب، مما يسمح بالتعديل المرن للعوارض المتقاطعة وألواح التثبيت لتناسب متطلبات محددة. يسهل هذا التصميم عمليات الترقيات والتوسعات الملائمة عند الضرورة.

التهوية وتبديد الحرارة: نظرًا لمستويات التيار المرتفعة الموجودة عادةً داخل الخزانة، فقد تم تجهيز العلبة بفتحات عادم في الأعلى وفتحات سحب هواء في الأسفل لضمان تدفق الهواء بشكل فعال. بالإضافة إلى ذلك، قد يطلب العملاء تكوينًا مخصصًا لدمج نظام تبريد الهواء القسري في المنتج.

تصنيفات مجلس الوزراء المشتركة

بناءً على شكلها الهيكلي، تنقسم الخزانات الأرضية بشكل أساسي إلى فئتين رئيسيتين:

1. النوع الثابت

الخصائص: يتم تثبيت المكونات الداخلية بشكل صارم عبر أقواس الدعم؛ بمجرد توصيلها بالأسلاك، لا يمكن نقلها.

التطبيقات: تتميز ببنية بسيطة ومنخفضة التكلفة؛ يُستخدم عادةً في الإعدادات التي لا تكون فيها متطلبات مصدر الطاقة المستمر صارمة للغاية.

النموذج التمثيلي: خزانة توزيع الطاقة ذات الجهد المنخفض AC من نوع GGD.

2. نوع السحب/النوع القابل للإزالة

الخصائص: توجد كل دائرة فردية داخل وحدة أدراج منفصلة ومستقلة.

التطبيقات: مريحة للغاية للصيانة. في حالة فشل دائرة معينة، يمكن ببساطة سحب الدرج المقابل واستبداله بآخر جديد، دون الحاجة إلى قطع مصدر الطاقة الرئيسي.

النماذج التمثيلية: خزانات توزيع الطاقة المتقدمة من النوع GCK، وGCS، وMNS.

صناديق التوزيع المثبتة على الأرض مقابل صناديق التوزيع المثبتة على الحائط: ما الفرق؟

توصيات اختيار المنتج والتكوين

بناءً على متطلبات مشروعك المحددة، خلال مرحلة ما قبل البيع،شانجمينجسوف يوصي التكوين الأنسب لك. بشكل عام، سيناريوهات التطبيق التي ندعمها بشكل متكرر مذكورة أدناه، مصحوبة بتوصيات التكوين المقابلة.

1. توزيع الطاقة الصناعية الرئيسية

التكوين الموصى به:

أبعاد الخزانة: 1800-2200 مم (ارتفاع) × 600-1000 مم (عرض) × 600-1000 مم (عمق)

المواد: صفائح الفولاذ المدرفلة على البارد (≥1.5 مم)

تصنيف الحماية: IP30 / IP40

الهيكل: خزانة مفردة أو خزانات مقترنة (وحدات/قابلة للتقسيم)

التصميم الداخلي: مصمم لتركيب نظام ACB / MCCB + Busbar

2. أنظمة الخطوط الواردة ذات التيار العالي/الرئيسي

التكوين الموصى به:

العرض: ≥800 مم

العمق: ≥800 مم

الهيكل: تصميم بباب مزدوج أو متعدد الأبواب

المساحة الداخلية: تدعم قضبان التوصيل النحاسية ذات التيار العالي؛ يتضمن مساحة محجوزة لإدخال الكابل العلوي أو السفلي.

3. التحكم الآلي / خزائن التحكم PLC

التكوين الموصى به:

الأبعاد: 1600-2000 مم (ارتفاع)

المواد: صفائح فولاذية مطلية بمسحوق / فولاذ مقاوم للصدأ

تصنيف الحماية: IP40 / IP54

الداخل: لوحة تركيب + قضبان DIN

4. التطبيقات الخارجية

التكوين الموصى به:

تصنيف الحماية: IP54 / IP65

المواد: الفولاذ المقاوم للصدأ (304/316) أو الفولاذ المطلي بمسحوق من الدرجة الخارجية

الميزات: مظلة مقاومة للمطر + شرائط الختم + تصميم مضاد للتكثيف

5. البيئات شديدة التآكل

التكوين الموصى به:

المواد: 304 / 316 الفولاذ المقاوم للصدأ

تصنيف الحماية: IP55+

المعالجة السطحية: طلاء مضاد للتآكل

كيفية إجراء الصيانة الروتينية على حاوية خزانة توزيع الطاقة القائمة على الأرض؟

1. التنظيف وإزالة الغبار

استخدم قطعة قماش جافة غير منسوجة ومكنسة كهربائية لإزالة الغبار المتراكم من داخل الخزانة؛ يمنع منعا باتا استخدام الأقمشة المبللة أو النفخات المباشرة للهواء المضغوط.

انتبه بشكل خاص لتنظيف قضبان التوصيل، والعوازل، ومزالق قوس قاطع الدائرة، وقنوات التهوية.

2. تشديد التوصيلات الكهربائية

فحص جميع نقاط الاتصال المثبتة بمسامير للتأكد من عدم ارتخائها؛ استخدم مفتاح عزم الدوران لإعادة ربطها إلى قيم عزم الدوران المحددة.

في حالة اكتشاف علامات الأكسدة أو تلف الانحناء، يجب تلميع الأطراف أو استبدالها.

3. الاختبار الوظيفي للمكونات

قواطع الدائرة: تأكد من سلاسة عمليات الفتح والإغلاق اليدوية وأن آلية التعثر سريعة الاستجابة.

الموصلات / المرحلات: افحص حالة نقاط الاتصال بحثًا عن التآكل وتأكد من أن مقاومة الملف ضمن النطاق الطبيعي.

المكثفات: تحقق من وجود علامات تدهور السعة، أو الانتفاخ، أو تسرب المنحل بالكهرباء.

SPDs (أجهزة الحماية من زيادة التيار): تأكد من أن نافذة مؤشر الحالة باللون الأخضر وأنه لم يتم تشغيل مؤشر التدهور.

4. اختبار أداء العزل

استخدم مقياس الضغط العالي 500 فولت أو 1000 فولت لقياس وتأكيد ما يلي:

مقاومة العزل من مرحلة إلى مرحلة: ≥ 1 MΩ؛

مقاومة العزل من الطور إلى الأرض: ≥ 1 MΩ؛

إذا كانت القيم المقاسة أقل من هذه المعايير، فتحقق من الأسباب المحتملة مثل دخول الرطوبة أو التلوث.

5. صيانة الهيكل الميكانيكي

افحص قضبان التوجيه والآليات المتشابكة لوحدات الأدراج للتأكد من عدم التصاقها أو ربطها. قم بتشحيم الأجزاء المتحركة باستخدام الشحوم المصممة خصيصًا للمعدات الكهربائية.

التحقق بشكل دوري من وظيفة آليات السلامة "الوقاية الخماسية" (المتشابكة).

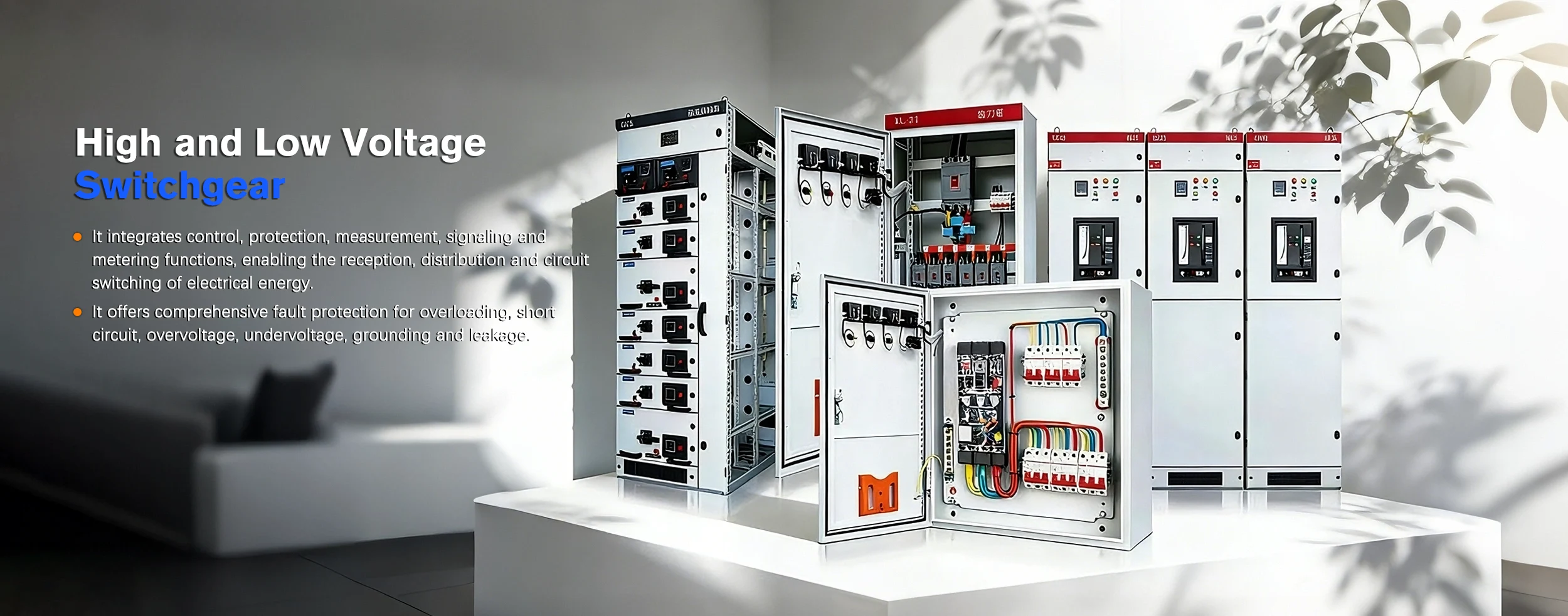

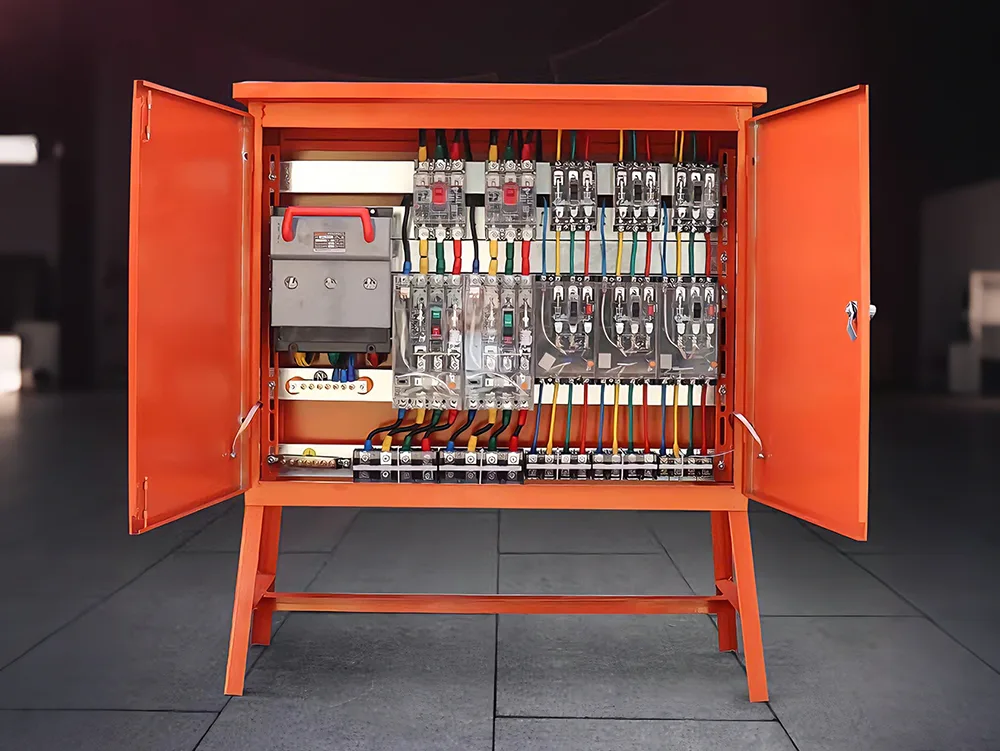

هل مازلت تبحث عن شركة مصنعة وموردة موثوقة لمجموعات المفاتيح الكهربائية ذات الجهد العالي والمنخفض؟ يختارشانجمينج الكهربائيةمن الصين. نحن نقدم منتجات وخدمات احترافية، وندعم العديد من طلبات التخصيص غير القياسية، ونقدم حلولًا مخصصة لاحتياجات مشروعك المحددة.

فئات المنتجات

1. المفاتيح الكهربائية ذات الجهد العالي

تشمل هذه الفئة المعدات ذات الجهد المقنن الذي يتراوح من 3 كيلو فولت إلى 35 كيلو فولت وما فوق. وتتمثل وظيفتها الأساسية في استقبال وتوزيع الطاقة الكهربائية. علاوة على ذلك، في حالة حدوث خطأ في خط الكهرباء، فإنه يعمل جنبًا إلى جنب مع أجهزة حماية المرحل لقطع تيارات الدائرة القصيرة التي تصل إلى آلاف الأمبيرات بسرعة.

المكونات الرئيسية:

قواطع الدائرة ذات الجهد العالي (الفراغ أو نوع SF6): تعمل كعناصر إطفاء القوس الأساسية.

الفواصل (مفاتيح العزل): توفير فجوة هوائية مادية مرئية لضمان السلامة أثناء الصيانة.

محولات التيار/الجهد: تحويل إشارات الجهد العالي إلى إشارات جهد منخفض لأغراض القياس والقياس.

النماذج النموذجية: KYN28 (النوع القابل للسحب المغطى بالمعدن)، XGN (الوحدة الرئيسية ذات الحلقة الثابتة).

2. المفاتيح الكهربائية ذات الجهد المنخفض

تشتمل هذه الفئة على معدات ذات جهد مقنن يبلغ 1000 فولت أو أقل. وتتمثل وظيفتها الأساسية في إدارة توزيع المرحلة النهائية داخل نظام الطاقة. يقوم بتوزيع الطاقة الكهربائية - المتنحية بواسطة المحولات - إلى مختلف الطوابق أو خطوط الإنتاج أو المعدات التي تعمل بالطاقة.

المكونات الرئيسية:

قواطع دوائر الهواء (ACBs): تستخدم للخطوط الواردة الرئيسية أو الخطوط الصادرة ذات السعة العالية.

قواطع دوائر الحالة المقولبة (MCCBs): تستخدم لحماية الدوائر الفرعية.

خزائن تعويض المكثفات: تستخدم لتحسين معامل قدرة النظام وتقليل تكاليف الكهرباء.

النماذج النموذجية:GGD (النوع الثابت)، GCK/GCS/MNS (نوع قابل للسحب/الدرج).

سلسلة الجهد العالي والجهد المنخفض: مقارنة

سيناريوهات التطبيق

تجد مجموعة المفاتيح الكهربائية ذات الجهد العالي والمنخفض لدينا تطبيقًا واسع النطاق ويمكن نشرها غالبًا في وقت واحد ضمن إعداد واحد لتحقيق وظائف متميزة. يمكنك تخصيص حل كامل يناسب متطلباتك المحددة.

الأخطاء الشائعة وحلول استكشاف الأخطاء وإصلاحها

Shangming هي شركة مصنعة محترفة تقدم خدمات الدعم الفني الشاملة لما بعد البيع. علاوة على ذلك، فإننا نقدم، أثناء تسليم منتجاتنا، مجموعة كاملة من وثائق الفحص بالإضافة إلى إرشادات التشغيل والصيانة. لقد قمنا بتجميع قائمة بالمشكلات الشائعة أدناه للرجوع إليها.

1. المشكلات الشائعة في المفاتيح الكهربائية ذات الجهد العالي

العَرَض 1: التفريغ الجزئي وأصوات الهسهسة

الأسباب: دخول الرطوبة إلى مكونات العزل؛ تراكم الغبار السطحي مما يؤدي إلى تفريغ الزحف؛ أو تفريغ الهالة الناتج عن نتوءات في نقاط توصيل قضيب التوصيل.

الحلول:

1. التحكم البيئي: التحقق من أن وحدات التسخين وإزالة الرطوبة داخل الخزانة تعمل بشكل صحيح.

2. التنظيف غير النشط: امسح العوازل والبطانات باستخدام الكحول اللامائي.

3. الكشف بالموجات فوق الصوتية: استخدم كاشف التفريغ الجزئي أثناء التشغيل لتحديد الموقع الدقيق لمصدر التفريغ.

العرَض 2: فشل قاطع الدائرة الكهربائية ذات الجهد العالي في الإغلاق أو الفتح

الأسباب: تلف محرك تخزين الطاقة؛ دائرة التحكم المحترقة (إغلاق / فتح الملفات) ؛ أو نوبة الارتباط الميكانيكية بسبب جفاف مواد التشحيم.

الحلول:

فحص الدائرة الثانوية: قياس مقاومة ملفات الإغلاق والفتح، والتأكد من أن جهد مصدر الطاقة المساعد ضمن النطاق الطبيعي.

التشحيم الميكانيكي: أعد استخدام مواد التشحيم المتخصصة ذات درجة الحرارة المنخفضة على مكونات ناقل الحركة الميكانيكي.

2. المشكلات الشائعة في المفاتيح الكهربائية ذات الجهد المنخفض

العَرَض 1: ارتفاع غير طبيعي في درجة الحرارة في قواطع دوائر الهواء (ACBs)

الأسباب: عدم كفاية ضغط التلامس أو الأكسدة عند نقاط الاتصال الأساسية للمكونات الإضافية؛ مسامير بسبار فضفاضة.

الحلول:

مراقبة درجة الحرارة: استخدم جهاز التصوير الحراري بالأشعة تحت الحمراء لمسح جهات الاتصال ونقاط الاتصال.

صيانة جهات الاتصال: قم بإلغاء تنشيط النظام، وسحب ACB، وتنظيف أي طبقات أكسدة على نقاط الاتصال، وتطبيق شحم الاتصال الكهربائي.

العَرَض 2: انتفاخ أو تمزق المكثفات في خزائن تعويض الطاقة التفاعلية

الأسباب: المحتوى التوافقي الزائد داخل النظام؛ أو ارتفاع درجة الحرارة الناتج عن عمليات التبديل المتكررة للمكثفات.

الحلول:

استبدال المكثفات: استبدل أي مكثفات منتفخة على الفور لمنع تسرب الإلكتروليت، مما قد يؤدي إلى حدوث دوائر قصيرة.

تركيب المفاعلات المتسلسلة: يتم تركيب المفاعلات المتسلسلة داخل دائرة التعويض لقمع التوافقيات.

3. الأخطاء العامة

الأعراض: التكثيف - يتميز بتشكل قطرات ماء على الجدران الداخلية للخزانة وآثار وميض كهربائي مرئية على أسطح مكونات العزل.

حل:

الختم: يجب إغلاق فتحات دخول الكابل الموجودة في الجزء السفلي من الخزانة تمامًا باستخدام معجون مقاوم للحريق لمنع دخول الرطوبة من خندق الكابل.

ترقية ذكية: قم بتركيب نظام آلي لمراقبة درجة الحرارة والرطوبة مقترنًا بمزيل الرطوبة بالتكثيف ليحل محل لوحات التدفئة التقليدية.
