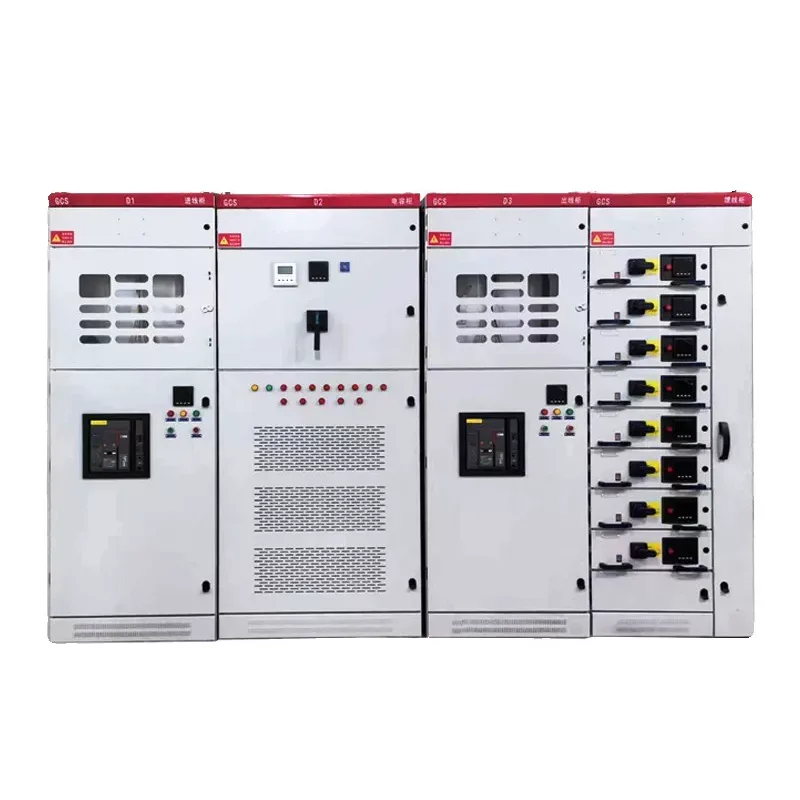

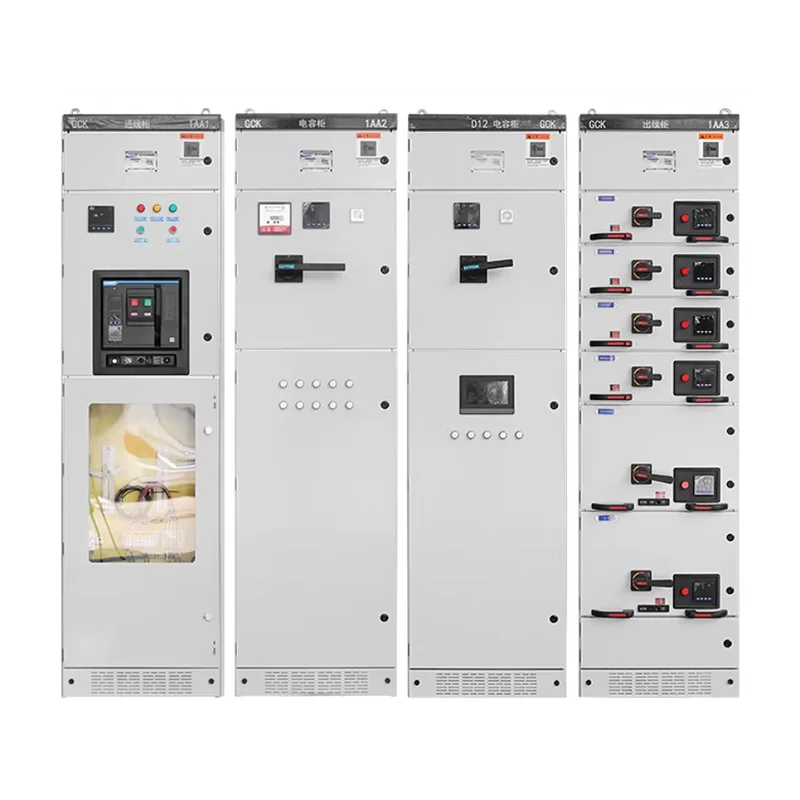

GCS المفاتيح الكهربائية ذات الجهد المنخفض القابلة للسحب

تتميز مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض GCS بهيكل مبسط، وتوافق جيد للمكونات، كما أنها أرخص بنسبة 20%-35% من MNS، مما يجعلها مناسبة للمشاريع الحساسة للميزانية. إذا كنت مهتمًا باختيار هذا المنتج والبدء في تطوير خطة المشروع، فلا تتردد في الاتصال بـ Shangming، المورد الموثوق به من Yueqing، Wenzhou، الصين.

ميزات المنتج

تجمع مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض GCS بين الموثوقية العالية لـ MNS وسهولة تشغيل GGD، مما يجعلها مثالية لأنظمة توزيع الطاقة ذات الجهد المنخفض مع العديد من الدوائر والصيانة المتكررة والتركيز على التحكم في التكاليف الإجمالية.

1. الهيكل المعياري القابل للسحب

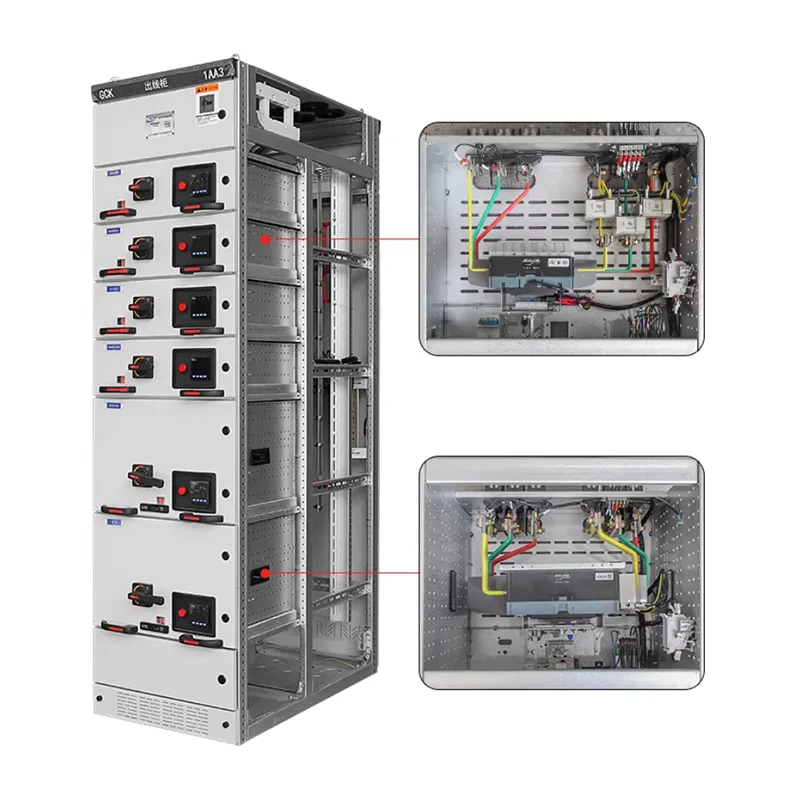

تعتمد الوحدات الوظيفية GCS تصميمًا قياسيًا من نوع الدرج، مما يسمح بالإدراج والإزالة بسرعة. في حالة عطل أو صيانة دائرة واحدة، يمكن سحب الوحدة بشكل مستقل دون التأثير على تشغيل الدوائر الأخرى، مما يقلل من وقت انقطاع التيار الكهربائي وتكاليف الصيانة.

يوفر التصميم المعياري لمجموعة المفاتيح الكهربائية تنوعًا قويًا، مما يسهل التوسع أو الاستبدال في المستقبل.

2. مستوى أمان عالي

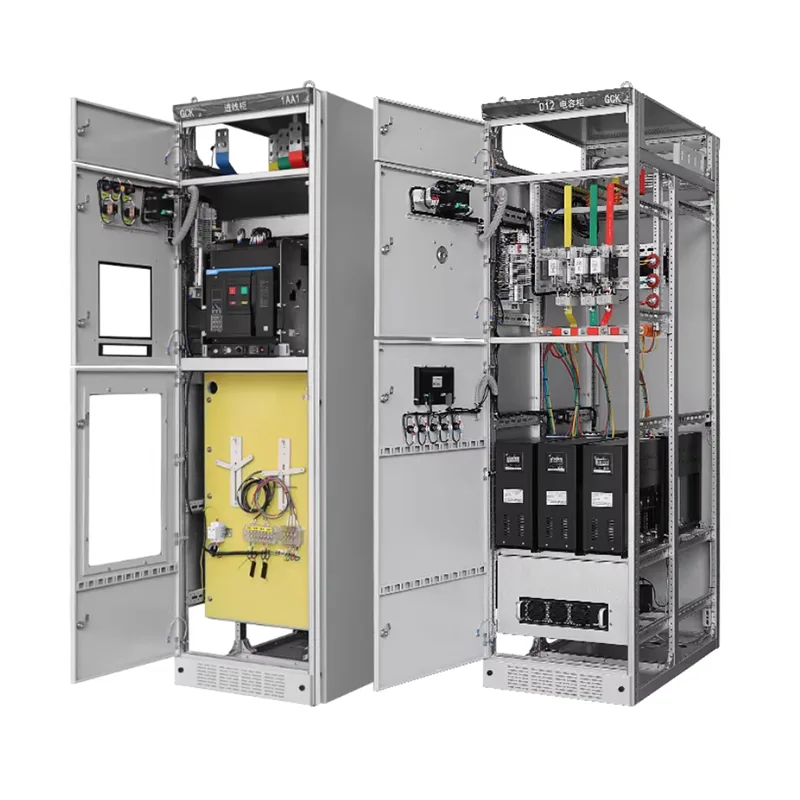

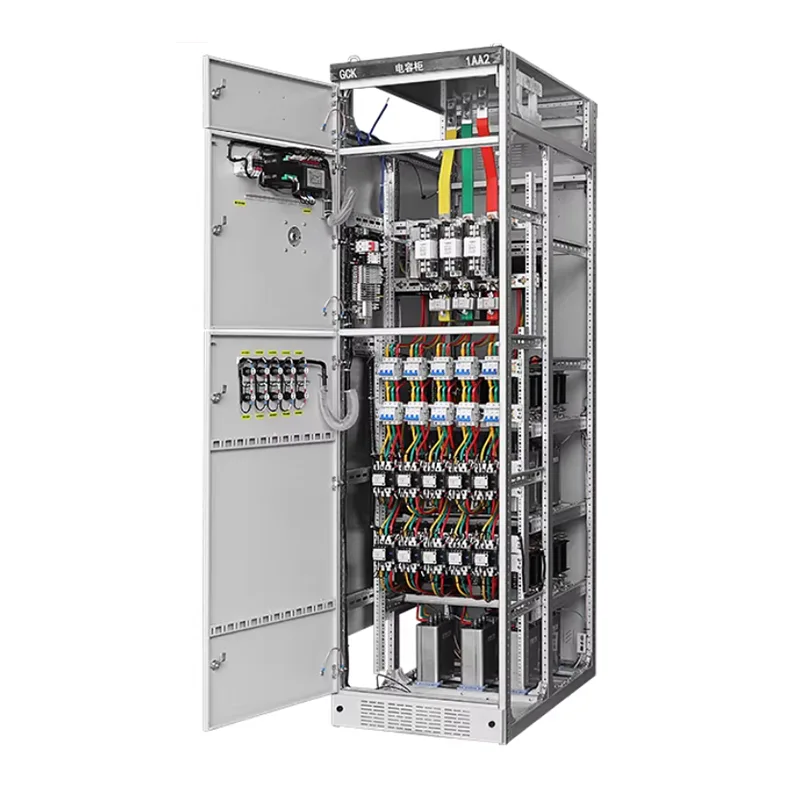

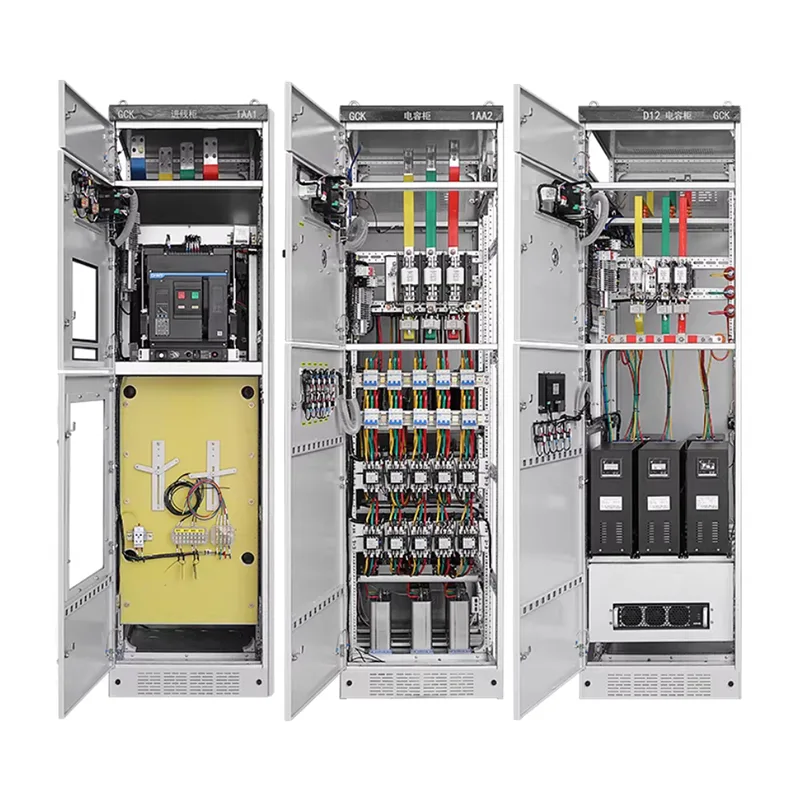

تنقسم خزانة GCS داخليًا إلى: حجرة التوصيل، وحجرة الوحدة الوظيفية، وحجرة الكابلات. يتم عزل هذه المناطق الوظيفية بشكل فعال لمنع انتشار الخطأ.

نحن ندعم خيارات مستويات الحماية الأعلى، والتي يمكن تخصيصها بناءً على ظروف التشغيل الفعلية.

تعمل ميزات السلامة على تعزيز السلامة والاستقرار التشغيليين، وتلبية متطلبات الطاقة لمشاريع الأشغال الصناعية والعامة.

3. صيانة وتشغيل مريحة

تتميز وحدة الأدراج بمواضع الاختبار والعمل والفصل، مما يسمح بالفحص والاستبدال حتى في ظل ظروف انقطاع التيار الكهربائي أو تنشيطه جزئيًا. تم تصميم الأسلاك ومساحة التشغيل بطريقة عقلانية، مما يجعلها سهلة الاستخدام لموظفي الصيانة ومناسبة للأنظمة التي تتطلب صيانة متكررة، مثل سيناريوهات MCC.

4. قابلية التطبيق على نطاق واسع

يمكن استخدام خزانة GCS كخزانة توزيع، وخزانة تغذية، ومركز التحكم في المحرك (MCC)، وما إلى ذلك، لدعم مجموعات المكونات الكهربائية المختلفة والتكيف مع متطلبات السعة وكمية الدوائر المختلفة. يمكن لنظام واحد أن يغطي احتياجات التطبيقات المتعددة.

5. فعالية عالية من حيث التكلفة

بالمقارنة مع خزانات MNS القابلة للسحب، فإن GCS لديها هيكل أبسط وتكاليف أكثر قابلية للتحكم.

بالمقارنة مع المفاتيح الكهربائية الثابتة، فهي توفر مزايا كبيرة في مجال السلامة وقابلية الصيانة، مما يجعلها مناسبة بشكل خاص للمشاريع المتوسطة والكبيرة الحجم أو المشاريع الحساسة للميزانية، مما يحقق التوازن بين الأداء والتكلفة.

كيفية الحفاظ على مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض GCS؟

لإطالة عمر الخدمة، منع الأعطال، وضمان إمدادات الطاقة المستمرة، الصيانة المناسبة أمر بالغ الأهمية. توفر Shangming وثائق شاملة وتقدم بعض الاقتراحات.

I. التفتيش اليومي

1. فحص مؤشر التشغيل: يجب ألا تومض أضواء مؤشر لوحة الدرج بشكل غير طبيعي؛ يجب أن يكون تيار الأميتر متوازنا.

2. فحص ارتفاع درجة الحرارة: استخدم مقياس حرارة محمول بالأشعة تحت الحمراء لقياس ارتفاع درجة حرارة موصل قضيب التوصيل الرئيسي، والموصلات الأساسية للدرج، وأطراف مدخل/مخرج قاطع الدائرة. ≥40K (≥80 درجة مئوية عند درجة الحرارة المحيطة +40 درجة مئوية).

3. فحص الرائحة / الصوت غير الطبيعي: تحقق من وجود روائح حرق أو أصوات إفرازات أو أصوات طنين.

4. فحص ختم الباب والتنظيف: هل أختام باب الخزانة قديمة؟ هل هناك تراكم للغبار الداخلي؟

5. التحقق من موضع الدرج: هل جميع الأدراج في مواضعها المتصلة؟ هل هم فضفاضة؟

ثانيا. الصيانة الدورية

الخطوة 1: إعداد إيقاف التشغيل. تأكد من فصل مصدر الطاقة الرئيسي واختبار الجهد الكهربي.

الخطوة 2: انقل الدرج الذي يتطلب الصيانة إلى الوضع المفتوح واسحبه للخارج بالكامل. لاحظ أن المقابس الأساسية سيتم فصلها تلقائيًا؛ يمكن إزالة المقابس الثانوية يدويًا.

الخطوة 3: صيانة وحدة الأدراج. تتطلب المكونات المختلفة إجراءات صيانة مختلفة، بما في ذلك التنظيف والاختبار.

الخطوة 4: الصيانة الداخلية للخزانة

بسبار الرئيسي: التحقق من وجود مسامير فضفاضة.

قضيب التوصيل العمودي: قم بتنظيف الغبار المتراكم وتحقق من وجود أغلفة عازلة تالفة.

حجرة الكابلات: قم بتنظيم الكابلات وتحقق من ارتفاع درجة حرارة أطراف الكابلات أو تغير لونها.

نظام التأريض: قم بقياس مقاومة التأريض بين قضيب التوصيل PE والخزانة (يجب أن تكون ≥0.1Ω).

الخطوة 5: الاختبار الوظيفي

ادفع الدرج مرة أخرى إلى موضع الاتصال. بعد التشغيل، اختبر دائرة التحكم في موضع الاختبار. قم بإجراء اختبار عدم التحميل لمدة 10 دقائق للتأكد من عدم وجود أي خلل.

احتياطات الصيانة الرئيسية

1. لا تقم أبدًا بتوصيل أو فصل الوحدات الأساسية أثناء تشغيلها.

تحمل الوحدات الأساسية تيارًا عاليًا في الدائرة الرئيسية ويجب تشغيلها فقط بعد أن يكون الدرج في وضع الفتح ويتم إيقاف تشغيل النظام.

وإلا فقد يتسبب ذلك في حدوث قوس كهربائي، مما يؤدي إلى حدوث إصابة شخصية أو تلف المعدات.

2. لا تخلط بين الأدراج ذات الأحجام المختلفة.

تم تصميم أدراج GCS بأحجام 1/2 و1 و2 و3 وحدات، مع ارتفاعات تتوافق تمامًا مع مواضع الوحدة الأساسية.

سيؤدي التثبيت غير الصحيح إلى اختلال الوحدة وضعف الاتصال وارتفاع درجة الحرارة.

3. قم بفحص التعشيق الخماسي بانتظام.

الاختبار: مع إغلاق قاطع الدائرة الكهربائية، هل يمكن سحب الدرج للخارج؟ لا ينبغي.

في حالة فشل التعشيق، توقف فورًا عن الاستخدام والإصلاح لمنع سوء التشغيل.

4. تعزيز تدابير مكافحة التكثيف في البيئات الرطبة.

إذا كان مشروعك يقع في موسم الأمطار أو في محطة مياه، فتأكد من تشغيل السخان شهريًا.

عند التأكد من الحل، يمكنك اختيار تركيب جهاز تحكم ذكي بالتكثيف من أجل إيقاف التشغيل التلقائي.

التعليمات

س: عند تخصيص خزانة المفاتيح الكهربائية، كيف يمكنني الاختيار بين النوع الثابت (GGD) أو النوع القابل للسحب (GCS/MNS)؟

ج: يعتبر GGD مناسبًا في الحالات التالية: الميزانية المحدودة، أو التحميل الفردي، أو السماح بصيانة انقطاع التيار الكهربائي، أو البيئة القاسية؛ الأسلاك الثابتة أكثر موثوقية في هذه الحالات.

يكون GCS/MNS مناسبًا عندما: تواجه خطوط الإنتاج الأساسية خسائر كبيرة في انقطاع التيار الكهربائي، وتتطلب العديد من الدوائر ذات المساحة المحدودة، صيانة سريعة للخط المباشر، وإعطاء الأولوية للأتمتة والذكاء العالي.

س: كيف يؤثر الارتفاع على تخصيص المفاتيح الكهربائية؟

ج: على ارتفاعات أعلى من 1000 متر، يقلل الهواء الرقيق من تبديد الحرارة وقدرة العزل.

يجب عليك إبلاغنا أثناء التخصيص إذا كنت تحتاج إلى فجوات هوائية متزايدة، أو عوازل عالية الجودة، أو تخفيض السرعة أثناء الاختيار.

س: لماذا يصعب في بعض الأحيان سحب أو إدخال أدراج مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض من GCS؟

ج: تشوه حاجز التوجيه: قد يكون هذا بسبب الأساس غير المستوي أثناء التثبيت، مما يتسبب في تشويه الخزانة.

المتشابكة: تحقق مما إذا كان قاطع الدائرة في وضع الفتح بالكامل. من أجل السلامة، سوف يقوم التعشيق الميكانيكي بقفل الدرج عند تشغيل قاطع الدائرة.

فشل التشحيم: يمكن أن يؤدي عدم الصيانة على مدى فترة طويلة إلى تصلب الآلية الميكانيكية. لا تدفع الدرج أو تسحبه بالقوة؛ إزالة أي أجسام غريبة وتطبيق كمية مناسبة من مواد التشحيم.
