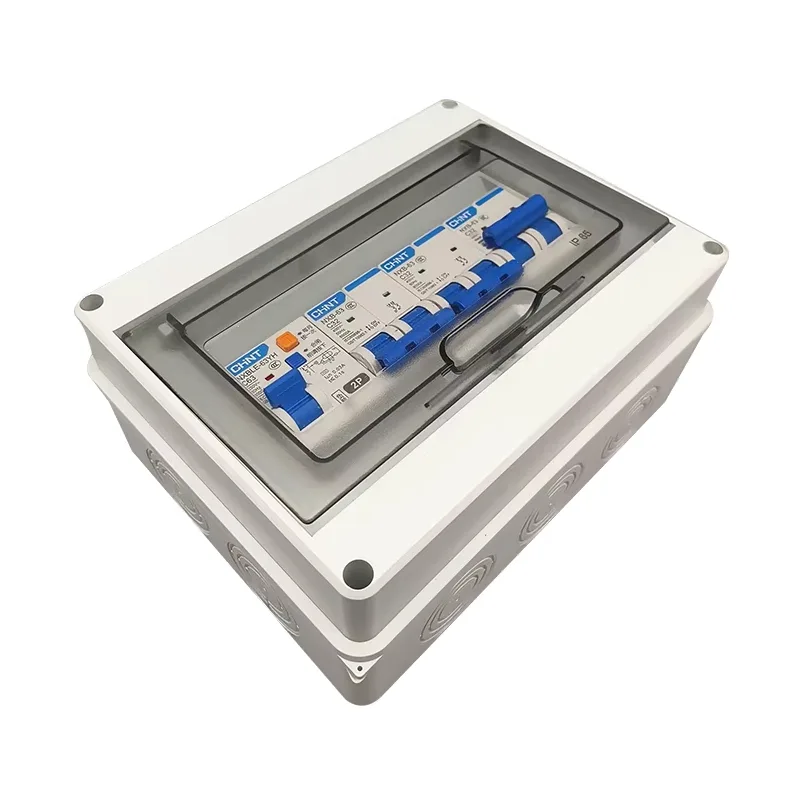

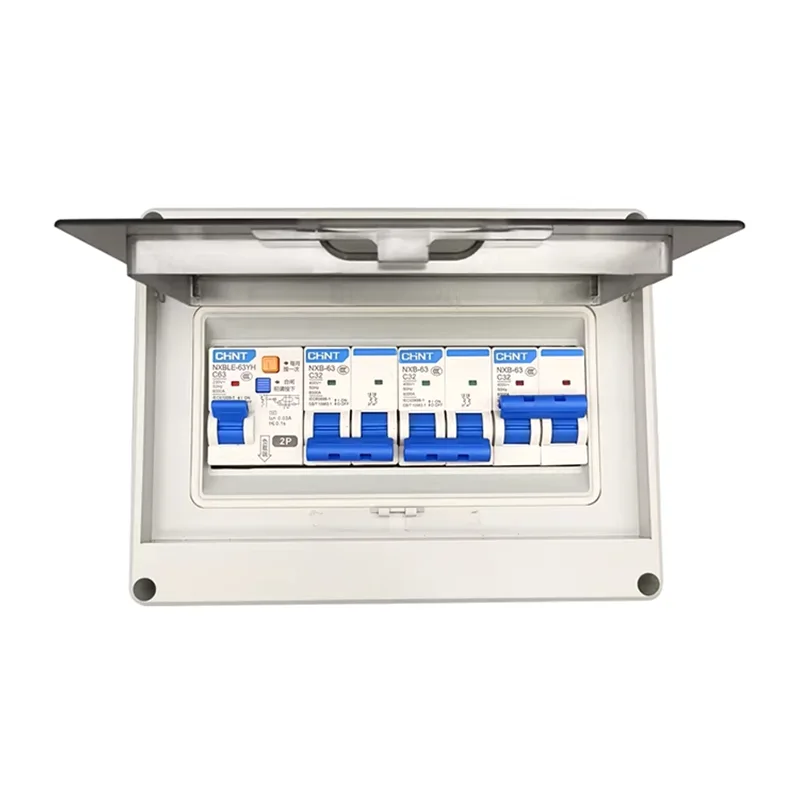

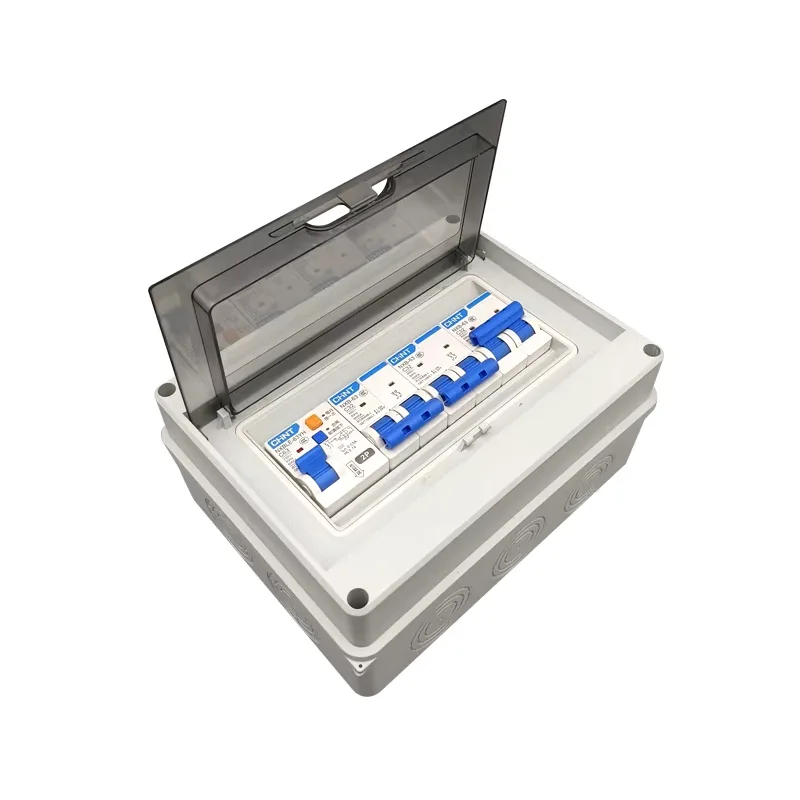

صندوق توزيع قواطع دوائر الهواء

اختيار Shangming، الشركة الصينية، كمورد لصندوق توزيع قواطع دوائر الهواء الخاصة بك سوف يمنحك إمكانية الوصول إلى الدعم الفني والأسعار التنافسية. يدعم صندوق التوزيع هذا المراقبة الذكية والتحكم عن بعد.

الوظائف الرئيسية

التحكم الرئيسي في الطاقة: باعتباره المفتاح الوارد الرئيسي لنظام الجهد المنخفض، فإن صندوق توزيع قاطع دائرة الهواء مسؤول عن التحكم في مفتاح الطاقة الرئيسي للمبنى بأكمله أو خط الإنتاج، والتحكم في حالة التشغيل/الإيقاف لنظام توزيع الطاقة بالكامل.

حماية متعددة: توفر المعدات حماية دقيقة من ثلاث مراحل: التحميل الزائد طويل التأخير، وتأخير قصر الدائرة، وحماية لحظية للدائرة القصيرة، وحماية من الخطأ الأرضي.

مراقبة الطاقة: يمكن لقاطع الدائرة الهوائية دمج وحدة تحكم ذكية لعرض البيانات في الوقت الحقيقي مثل الجهد والتيار والتردد وعامل الطاقة.

التشابك الهرمي: يمكن أن يكون صندوق توزيع قاطع الدائرة الهوائية متشابكًا منطقيًا مع المحولات الأولية أو الخزانات الفرعية السفلية لمنع التعثر المتتالي من التسبب في انقطاع التيار الكهربائي على نطاق واسع، وحماية الكابلات والمعدات وسلامة الأفراد.

مقارنة المنتج: صندوق توزيع قواطع دوائر الهواء مقابل صندوق التوزيع القياسي

كيفية اختيار مواصفات صندوق توزيع قواطع دوائر الهواء المناسبة؟

سيؤدي الاختيار الصحيح إلى تحسين التثبيت والصيانة والأداء والعمر اللاحق. Shangming، كشركة مصنعة لصناديق توزيع قواطع الهواء، تقدم النصائح بناءً على عملية الاختيار القياسية: التطبيق ← الجهد ← التيار ← سعة الدائرة القصيرة ← الشكل الهيكلي ← مواصفات الخزانة ← مخطط الخط الصادر ← التكوين الذكي ← التحقق البيئي.

I. توضيح الطلب

قبل تحديد المواصفات، حدد أولاً وظيفة صندوق توزيع قاطع دائرة الهواء في نظامك.

صندوق توزيع الخط الرئيسي الوارد ذو الجهد المنخفض: يعمل كمفتاح رئيسي لنظام الجهد المنخفض بأكمله، مما يتوافق مع الحد الأقصى للحمل والحد الأقصى لتيار الدائرة القصيرة.

صندوق توزيع ربطة الناقل: يستخدم للتوصيل بين قسمين من قضبان التوصيل؛ الاعتبارات الرئيسية هي قدرة التعادل وتكرار التشغيل.

صندوق توزيع وحدة تغذية الحمل المهم: يعمل على تشغيل المعدات الحيوية، التي تتطلب موثوقية عالية وحماية انتقائية.

تتطلب التطبيقات المختلفة مواصفات مختلفة إلى حد كبير؛ هذه هي الخطوة الأولى.

ثانيا. تحديد الجهد المقنن ونوع النظام

الفولتية المقدرة الشائعة: تيار متردد 380 فولت / 400 فولت / 690 فولت، يجب أن تكون متوافقة مع نظام إمداد الطاقة الموجود في الموقع.

نوع النظام: ثلاث أسلاك ثلاثية الطور / أربع أسلاك ثلاثية الطور. يرجى التأكد مما إذا كان هناك حاجة إلى خط محايد (N) وخط أرضي وقائي (PE).

سيؤدي الجهد الكهربي ونوع النظام غير الصحيحين إلى جعل الجهاز غير صالح للاستخدام بشكل مباشر.

ثالثا. حساب واختيار التصنيف الحالي

احسب تيار الحمل الفعلي ولخص تيار التصميم لجميع الدوائر النهائية، بناءً على الحد الأقصى لظروف التشغيل المتزامنة.

عند الاختيار، نوصي بحجز هامش معقول، يتراوح بشكل عام بين 10% و30% للتوسع المستقبلي.

التصنيف الحالي المشترك لـ ACB: 630A، 800A، 1000A، 1250A، 1600A، 2000A، 2500A، 3200A، 4000A-6300A.

من حيث المبدأ، يجب أن يكون تيار التشغيل طويل المدى ≥ 80%-90% من التيار المقنن ACB.

رابعا. التحقق من قدرة كسر الدائرة القصيرة

يتجاهل العديد من العملاء هذه النقطة عند اختيار قواطع الدائرة، ولكنها مهمة للغاية. قد تؤدي قدرة الكسر غير الكافية إلى مخاطر خطيرة على السلامة.

يجب تحديد تيار الدائرة القصيرة عند نقطة التثبيت وحسابه من سعة المحول والمقاومة وطول الكابل.

حدد سعة كسر مطابقة: Icu / Ics ≥ الحد الأقصى لتيار الدائرة القصيرة للنظام.

التصنيفات الشائعة: 50 كيلو أمبير، 65 كيلو أمبير، 80 كيلو أمبير، 100 كيلو أمبير.

V. اختيار هيكل قواطع الدائرة

ACB ثابت: منخفض التكلفة، والصيانة تتطلب انقطاع التيار الكهربائي.

ACB من نوع الدرج: صيانة مريحة، تدعم الصيانة دون انقطاع، وأكثر استخدامًا في المشاريع الصناعية.

سادسا. تحديد مواصفات وهيكل خزانة صندوق التوزيع

تعتمد أبعاد الخزانة على مواصفات ACB وسعة شريط التوصيل وعدد الدوائر الصادرة. الأنواع الرئيسية مثبتة على الحائط وقائمة على الأرض.

تصنيف الحماية: داخلي: IP30 / IP40؛ في الهواء الطلق: IP54 / IP65.

سابعا. Busbar واختيار تكوين الخط الصادر

يجب اختيار مواصفات قضيب التوصيل بناءً على المقطع العرضي للتيار المقنن وقضيب التوصيل النحاسي، مع الأخذ في الاعتبار ارتفاع درجة الحرارة والتشغيل على المدى الطويل.

أنواع دوائر الخطوط الصادرة: خط MCCB الصادر، خط MCB الصادر، خط خروج الكابل المباشر.

هل هناك حاجة إلى دائرة احتياطية؟ إذا كان الأمر كذلك، قم بحجز مساحة لتوسيع القدرة في المستقبل.

ثامنا. الميزات الذكية وتكوين الملحقات

تشمل الوظائف الاختيارية: مراقبة التيار والجهد والطاقة؛ واجهة الاتصال الفتح والإغلاق عن بعد؛ إنذار الخطأ وردود الفعل على الحالة.

يوصى بالنوع الذكي للمصانع ومركز البيانات ومشاريع المباني العامة.

تاسعا. التحقق من الحالة البيئية والاستخدام

يرجى التأكد من العوامل البيئية التالية:

درجة الحرارة المحيطة (الخفض المطلوب لدرجات الحرارة المرتفعة)

ارتفاع التثبيت

وجود الغبار أو الرطوبة أو الغازات المسببة للتآكل

هل التصميم الزلزالي مطلوب؟
