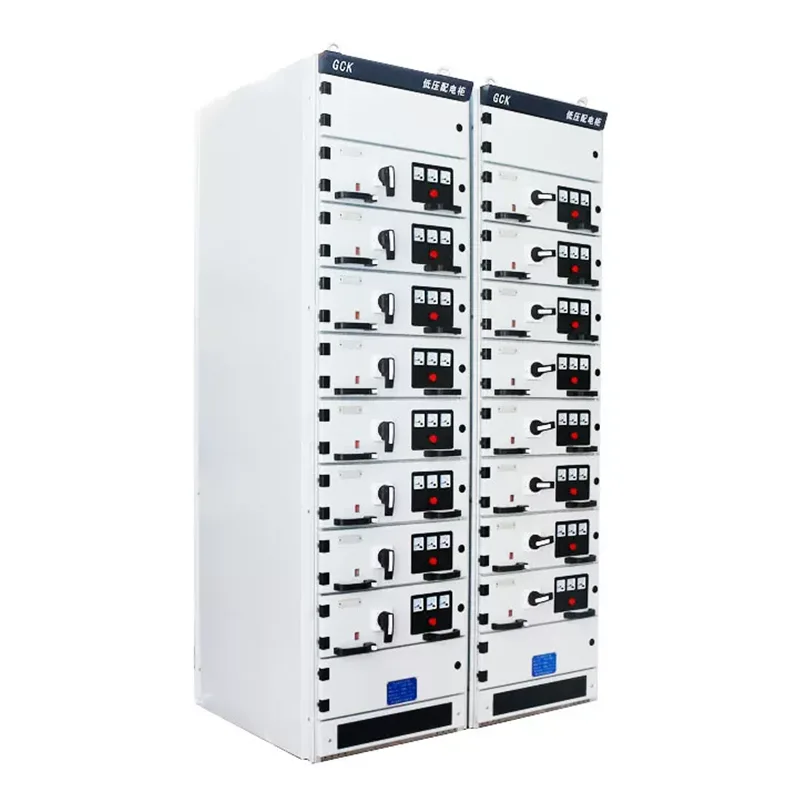

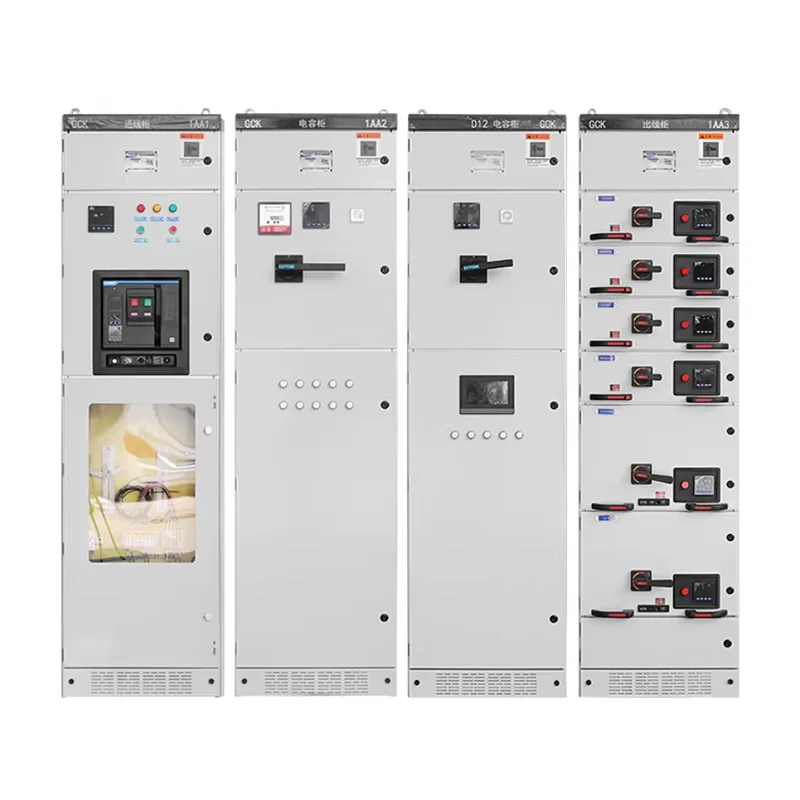

مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض من MNS

هل تبحث عن مورد موثوق به لمجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض من MNS؟ Shangming من الصين هو خيار جدير بالثقة. تتميز مجموعة المفاتيح الكهربائية هذه بمناطق معزولة، مما يعمل على تحسين كفاءة صيانة النظام واستمرارية التشغيل. لقد تم تصديرها إلى أكثر من 50 دولة ومنطقة حول العالم.

ما هي مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض MNS؟

تم تطوير مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض MNS في البداية بواسطة شركة ABB السويسرية وتم ترخيصها للتصنيع العالمي، وهي عبارة عن نظام متقدم لتوزيع الطاقة. يمتلك مصنع Shangming تكنولوجيا معالجة ناضجة لهذا المنتج ويدعم التخصيص.

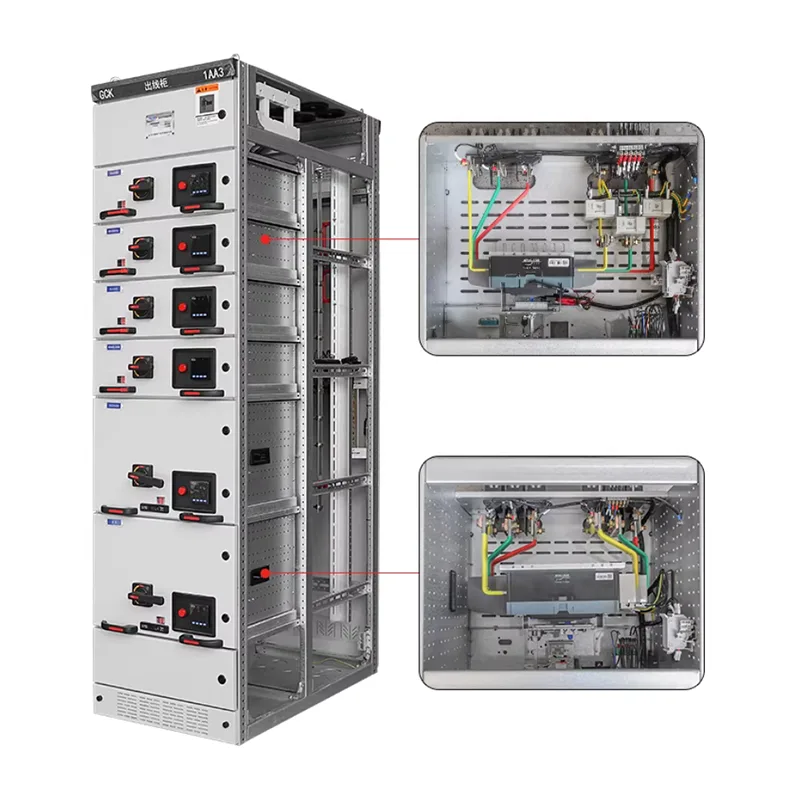

على عكس مجموعة المفاتيح الكهربائية الثابتة GGD، يتم تثبيت كل دائرة من دوائر MNS في وحدة درج قابلة للسحب بشكل مستقل. إذا تعطلت الدائرة، يمكن للمشغل سحب الدرج مباشرة للإصلاح أو الاستبدال، بينما تستمر الدوائر الأخرى في الخزانة في العمل بشكل طبيعي، وبالتالي تحقيق إمدادات الطاقة دون انقطاع أثناء الصيانة. الأدراج ذات المواصفات نفسها قابلة للتبديل، مما يقلل من وقت إصلاح الأخطاء.

الميزات الهيكلية

يتم تجميع إطار مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض من MNS باستخدام مقاطع على شكل حرف C مع فتحات معيارية مقاس 25 مم، مما ينتج عنه هيكل خفيف الوزن يتمتع بقوة ميكانيكية عالية ومقاومة للصدمات.

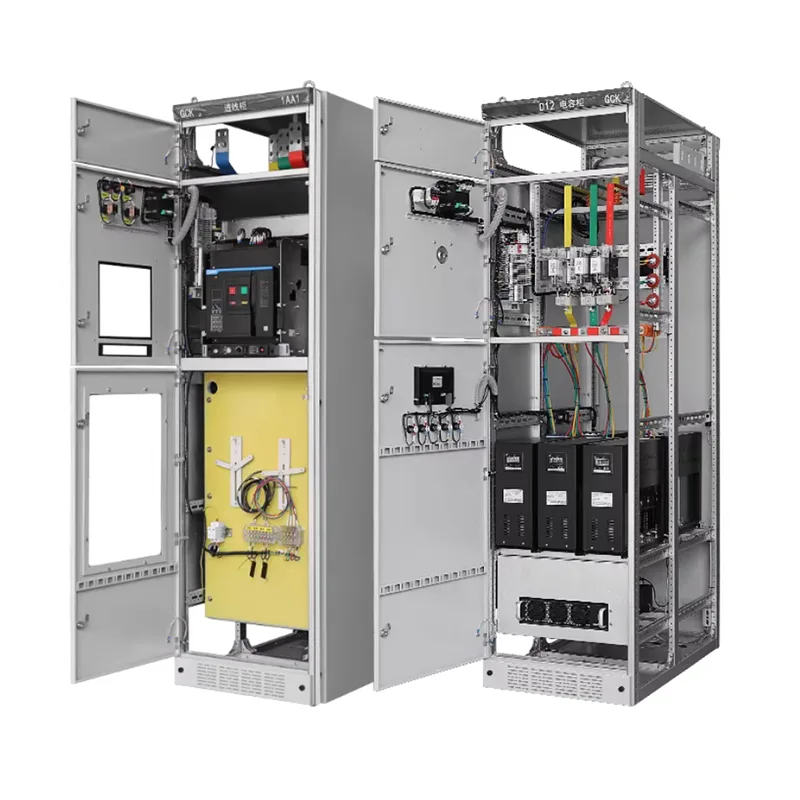

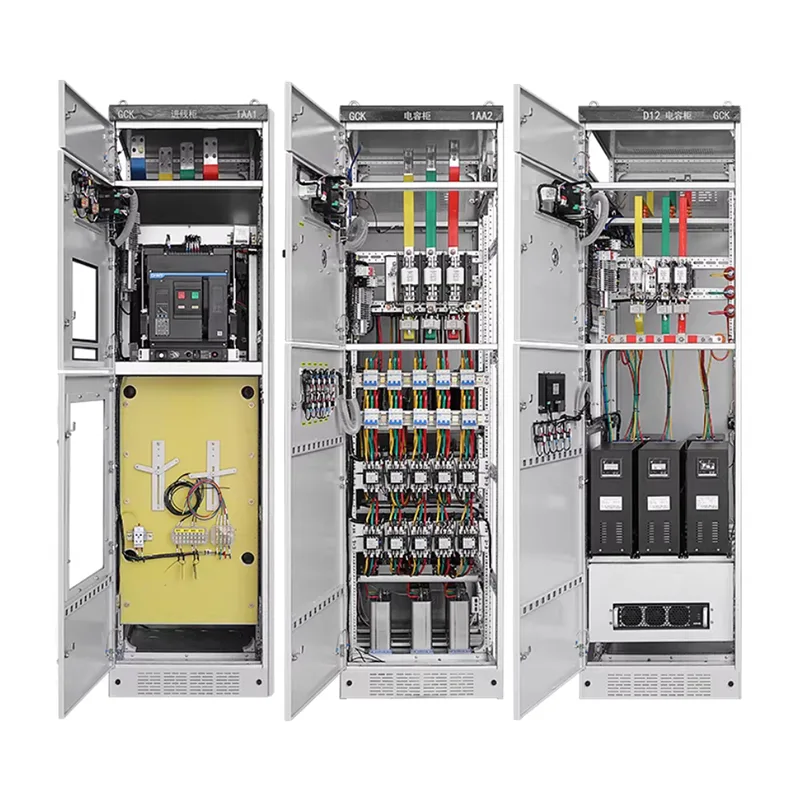

يتم تقسيم الجزء الداخلي للخزانة بشكل صارم إلى ثلاث مناطق مستقلة لمنع انتشار الأخطاء:

حجرة الوحدة الوظيفية: تحتوي على وحدات أدراج.

حجرة قضيب التوصيل: تقع في الجزء الخلفي أو العلوي من الخزانة، وتحتوي على قضبان التوصيل الرئيسية وقضبان التوزيع.

حجرة الكابلات: توجد على جانب الخزانة لتوصيلات الكابلات الخارجية.

تستخدم MNS أيضًا لوحات متعددة الوظائف مصنوعة من البلاستيك عالي القوة المقاوم للهب، مما يعزل قضبان التوصيل الأفقية والرأسية بشكل فعال ويمنع الانحناء بين الأجزاء.

المعلمات التقنية

تصميم السلامة

أثناء الاستخدام، تتطلب مجموعة المفاتيح الكهربائية دراسة شاملة للسلامة الشخصية وحماية المعدات. تخضع منتجات Shangming لسبع عمليات فحص للجودة قبل مغادرة المصنع للتأكد من أن جميع تصميمات السلامة الرئيسية في مكانها الصحيح، وتلبية المعايير الدولية والمحلية مثل IEC 61439-1 / GB 7251.1، وتوفير وثائق الاعتماد الكاملة وتقارير الاختبار.

عزل كامل: تستخدم مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض MNS لوحات معدنية لعزل حجرة الوحدة الوظيفية، وحجرة التوصيل، وحجرة الكابلات بشكل كامل. تنحصر طاقة الصدع داخل هذه الحجرة، ولا تؤثر على الدوائر المجاورة وتمنع انتشار أقواس الصدع.

قفل خماسي الطيات: يمنع الصدمات الكهربائية أو تلف المعدات الناتج عن خطأ بشري.

لا يمكن سحب الدرج من الوضع المتصل إلا عندما يكون قاطع الدائرة مفتوحًا؛ يقوم قضيب التشابك الميكانيكي بقفل آلية الدفع. → يمنع فتح وإغلاق الدائرة الرئيسية تحت الحمل.

باب حجرة الوحدة الوظيفية وموضع الدرج متشابكان؛ لا يمكن فتح الباب إذا لم يتم سحب الدرج بالكامل؛ تتطلب حجرة القضيب/الكابل أدوات خاصة لفتحها. → يمنع الدخول العرضي إلى المقصورات النشطة

مفتاح التأريض والمفتاح الرئيسي متشابكان ميكانيكيًا؛ لا يمكن إغلاق مفتاح التأريض عند تنشيط الدائرة الرئيسية. → يمنع توصيل أسلاك التأريض أثناء تنشيطها

عندما يكون مفتاح التأريض مغلقًا، لا يمكن نقل المفتاح الرئيسي إلى موضع الاتصال. ← يمنع التنشيط باستخدام سلك التأريض المتصل.

يضمن تشابك المفاتيح الاختياري أو التشابك المنطقي الإلكتروني تسلسل التشغيل الصحيح. → يمنع الفتح والإغلاق العرضي لقواطع الدائرة.

تخفيف ضغط الأعطال: تم تصميم خزانة MNS بقناة مخصصة لتخفيف الضغط. في حالة حدوث ماس كهربائي عرضي داخلي، يتم تفريغ الغاز عالي الضغط ودرجة الحرارة المرتفعة لأعلى، مما يحمي المشغلين الموجودين في المقدمة، ويلبي متطلبات اختبار خطأ القوس الكهربائي IEC 61641.

ما هي الصناعات التي نوصي بها باستخدام مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض من MNS؟

1. صناعة البتروكيماويات

تتطلب صناعة البتروكيماويات إنتاجًا مستمرًا ولا يمكنها تحمل انقطاع التيار الكهربائي لفترة طويلة. تتضمن ظروف التشغيل العديد من الدوائر الحركية، وقدرات تحميل كبيرة، وبدء تشغيل متكرر. تعتبر المفاتيح الكهربائية الثابتة محفوفة بالمخاطر للغاية وتتطلب تكاليف صيانة باهظة.

تسمح وحدات الأدراج الخاصة بمجموعة المفاتيح الكهربائية MNS بالصيانة المباشرة في بيئة آمنة، وتوفر عزلًا واضحًا للدوائر، وتقلل من تأثير الحوادث، وتسهل التوسع والتحديث.

2. التصنيع على نطاق واسع

تعمل الصناعات التحويلية واسعة النطاق مثل مصانع الصلب والأسمنت والسيارات بشكل مستمر بأحمال محركات كثيفة وأنظمة كهربائية واسعة النطاق.

يدعم MNS مخططات MCC، ويوحد الدوائر، ويسمح بالصيانة والاستبدال السريع. يمكن إضافة الوحدات الوظيفية تدريجياً مع توسع خطوط الإنتاج. إذا كنت تخطط لتوسيع الإنتاج في المستقبل وتتطلب استخدامًا طويل المدى، فإن مجموعة المفاتيح الكهربائية MNS هي الأكثر ملاءمة.

3. مراكز البيانات والمجمعات التجارية الكبرى

تتمتع هذه التطبيقات بمتطلبات عالية للغاية لاستمرارية الطاقة، مع توزيع حمل كثيف ومعقد، مما يستلزم مراقبة ذكية وإدارة مخصصة للمناطق. يمكن أن يؤدي انقطاع التيار الكهربائي إلى خسائر اقتصادية كبيرة.

توفر MNS تقسيمًا واضحًا للمناطق، وهيكلًا أكثر أمانًا لإمدادات الطاقة، والقدرة على دمج وحدات المراقبة الذكية، مما يضمن عدم تأثير الصيانة على النظام العام.

4. البنية التحتية البلدية

بما في ذلك مترو الأنفاق والمطارات والمستشفيات ومحطات معالجة مياه الصرف الصحي، الخ.

يعد استقرار مصدر الطاقة بمثابة شريان الحياة للبنية التحتية، حيث يتطلب التحكم في المناطق والانتعاش السريع بعد الصيانة. يسمح MNS باستبدال الوحدة الوظيفية حتى مع انقطاع التيار الكهربائي البسيط.

5. صناعة الطاقة والطاقة

الأنظمة المساعدة لمحطات الطاقة، وأنظمة توزيع طاقة الرياح والطاقة الشمسية، وجوانب الجهد المنخفض للمحطات الفرعية. تتضمن هذه السيناريوهات متطلبات عالية لمستويات الأمان وموثوقية النظام. يتوافق هيكل MNS المقسم ووحدات الأدراج مع معايير التصميم بشكل أفضل.
