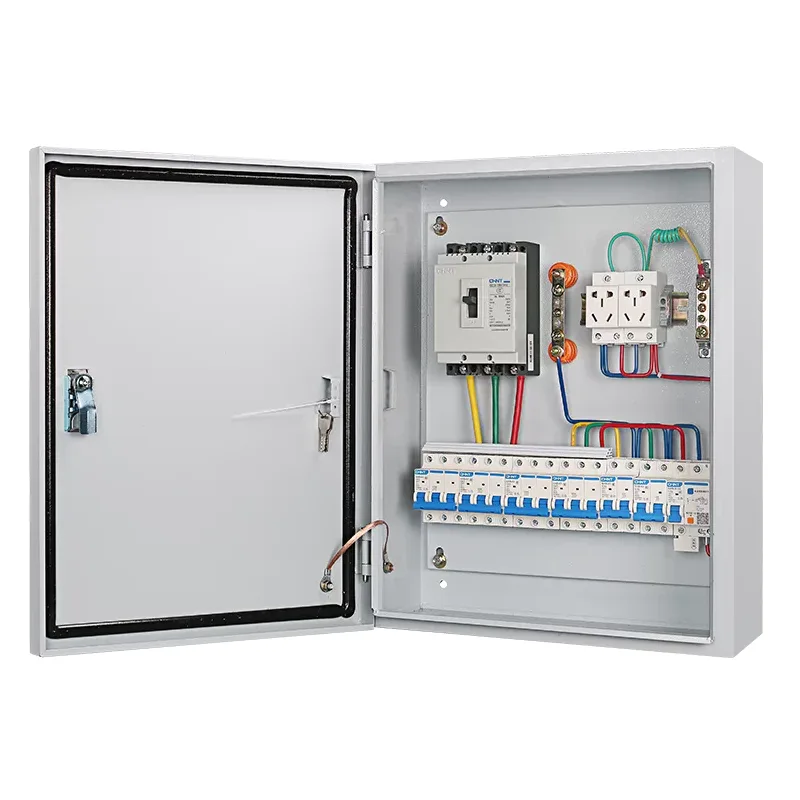

صندوق التوزيع المتكامل ذو الجهد المنخفض JXF

صناديق التوزيع المتكاملة ذات الجهد المنخفض JXF مصنوعة من صفائح فولاذية مدلفنة على البارد، منحنية وملحومة، مع معالجة بالرش الكهروستاتيكي براتنج الإيبوكسي على السطح، مما يجعلها جذابة من الناحية الجمالية ومتينة. هذا هو أحد أنواع المنتجات التي يمكن لشركة Shangming، باعتبارها الشركة المصنعة والموردة لصناديق التوزيع، تقديمها للعملاء الجدد والحاليين. لدينا قدرات شاملة في مجال البحث والتطوير والتخصيص؛ لا تتردد في ارسال لنا الاحتياجات الخاصة بك.

إرسال استفسار

وصف المنتج

إن صندوق التوزيع المتكامل ذو الجهد المنخفض JXF هو منتج عالي الجودة تم تصميمه وتصنيعه بواسطة Shangming Factory. تتمتع بتصنيف حماية IP55، وقاعدة تثبيت داخلية لتركيب المعدات الكهربائية المختلفة، وباب يفتح لأكثر من 110 درجة ويدور بمرونة.

الميزات الهيكلية

المواد: صناديق التوزيع المتكاملة ذات الجهد المنخفض JXF مصنوعة من لوحة فولاذية ملفوفة على البارد مع طلاء مسحوق إلكتروستاتيكي، مما يوفر مقاومة قوية للتآكل ومقاومة الطقس.

تصنيف الحماية: IP40؛ يمكن تخصيص IP54 لتلبية متطلبات مشروعك. للحصول على حماية عالية، تم تجهيز حواف الصندوق بشرائط مانعة للتسرب، مما يوفر مقاومة ممتازة للغبار والماء.

طريقة التثبيت: نحن ندعم خيارات التثبيت المرنة، والتي يتم تحديدها بناءً على احتياجاتك. يتم دعم التركيبات المثبتة على الحائط، أو المثبتة على الحائط، أو المثبتة على الأرض.

التصميم الداخلي: يتميز صندوق التوزيع بلوحة تثبيت متحركة، مما يسمح بترتيب المكونات بحرية وفقًا لمخطط الدائرة.

ما هي تطبيقات صناديق التوزيع المتكاملة ذات الجهد المنخفض JXF؟

يتم استخدام صناديق التوزيع المتكاملة ذات الجهد المنخفض JXF لتوزيع طاقة الدوائر الفرعية والمحطات ذات الجهد المنخفض، واستيعاب الإضاءة، والطاقة، والتحكم في المعدات، واحتياجات الطاقة الخارجية.

1. توزيع الطاقة الطرفية

التطبيق الأساسي الأكثر شيوعًا لـ JXF هو سحب الطاقة من خزانة التوزيع الرئيسية وتوزيعها على مناطق أو معدات محددة.

السيناريوهات ذات الصلة:

توزيع الطوابق: في مباني المكاتب أو المباني السكنية، فهو بمثابة محطة نقل الطاقة لكل طابق.

قوة الورشة: مسؤولة عن توفير الطاقة لآلة معينة في موقع صناعي.

الطاقة المؤقتة: في مواقع البناء أو أماكن المعارض، فهي بمثابة نقطة وصول طاقة مؤقتة موثوقة.

2. التحكم في المحركات وبدء التشغيل

نظرًا للمساحة الداخلية العميقة والتخطيط المرن لصناديق JXF، فهي مثالية لاستيعاب الموصلات والمرحلات الحرارية.

السيناريوهات ذات الصلة:

التحكم في مضخة المياه: يستخدم بشكل شائع للتحكم في التبديل التلقائي/اليدوي لمضخات الحريق ومضخات الصرف الصحي.

بدء تشغيل المروحة: التحكم في أنظمة التهوية في المنشآت الصناعية أو مواقف السيارات تحت الأرض.

مجموعة محرك التشغيل ذات التردد المتغير/بادئ التشغيل الناعم: يتيح محرك التشغيل الناعم الصغير المدمج أو محرك التردد المتغير إمكانية بدء تشغيل المحرك بشكل سلس وتنظيم السرعة.

3. التحكم في الإضاءة والمناظر الطبيعية

التحكم في مصابيح الشوارع الخارجية: يعمل مع مفاتيح الوقت أو أجهزة الاستشعار الحساسة للضوء لتوقيت تبديل مصابيح الشوارع تلقائيًا على طرقات المدينة أو في المناطق الصناعية.

إضاءة المناظر الطبيعية: تدير وتحمي مصدر الطاقة لبناء الإضاءة الخارجية وأنظمة النافورة.

إضاءة الطوارئ: في حالات الطوارئ مثل الحرائق، يتم تفعيل أضواء الطوارئ قسراً بواسطة نظام الحماية من الحرائق.

4. الربط بين الحماية من الحرائق والوقاية من الكوارث

صندوق مروحة عادم الدخان: يستقبل إشارات إنذار الحريق ويقوم بتنشيط مروحة عادم الدخان بالقوة.

مراقبة صنبور النار: يراقب ضغط الماء أو حالة نظام الحماية من الحرائق ويقدم تعليقات في الوقت الفعلي.

5. التحكم المتكامل وتكامل نظام الجهد المنخفض

PLC/صندوق التحكم: يحتوي داخليًا على وحدة تحكم منطقية قابلة للبرمجة للتحكم المنطقي في خطوط الإنتاج الآلية الصناعية.

تقارب الاتصالات: على الرغم من أن JXF عبارة عن صندوق عالي الجهد، إلا أنه يستخدم أيضًا بشكل شائع لتثبيت أجهزة الإرسال ووحدات الحصول على البيانات لأجهزة الاستشعار المختلفة، مما يحقق التحكم الرقمي المتكامل.

مواصفات المنتج

اسم	تحديد	عرض	ارتفاع	عمق
صندوق JXF الأساسي	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

الأخطاء الشائعة والحلول

ظاهرة الخلل

الأسباب المحتملة

حل

تعطل المفتاح الرئيسي ولا يمكن إعادة ضبطه

- قصر الدائرة أو الحمل الزائد في الخط الصادر

- تعثرت الحماية الحالية المتبقية

- عطل ميكانيكي في المفتاح

①افصل كل خط صادر واحدًا تلو الآخر لاستكشاف أخطاء الدائرة المعيبة وإصلاحها؛

②اضغط على زر "إعادة الضبط" وحاول إغلاق الدائرة؛

③إذا كان لا يزال من غير الممكن إغلاق الدائرة، فاستبدل المفتاح الرئيسي.

خط صادر واحد ليس لديه قوة

- تعطل قاطع الدائرة الكهربائية الصغير في هذا الطريق.

- الأسلاك فضفاضة أو محترقة.

-ماس كهربائي من جهة المستخدم.

①تحقق مما إذا كان MCB المقابل قد تعثر؛ ستؤدي إعادة ضبطه إلى حل المشكلة.

②بعد انقطاع التيار الكهربائي، تحقق مما إذا كانت أطراف الأسلاك مؤكسدة أو فضفاضة.

③اتصل بالمستخدم لاستكشاف أخطاء الأسلاك الداخلية وإصلاحها.

التعثر المتكرر للحماية الحالية من التسرب

- تقادم عزل الخط

- تسرب التيار الزائد من أجهزة متعددة

- خلل في جهاز التيار المتبقي (RCD) نفسه

①قياس مقاومة العزل لكل دائرة باستخدام مقياس الضغط (يجب أن يكون > 0.5MΩ)؛

②التشغيل على دفعات لتحديد المعدات ذات تيار التسرب العالي؛

③استبدل جهاز التيار المتبقي (RCD) (يوصى بالنوع A أو النوع B).

تعويض الطاقة التفاعلية لا يعمل

- وحدة التحكم غير قيد التشغيل

- تلف المكثف

- الجهد غير الطبيعي

①تحقق من مصدر طاقة وحدة التحكم ومحول تيار أخذ العينات (CT)؛

②قم بقياس قيمة السعة بمقياس متعدد (إذا كان الانحراف أكبر من 10%، فيجب استبداله)؛

③انتظر حتى يعود الجهد إلى وضعه الطبيعي قبل التبديل التلقائي.

قراءات غير طبيعية لعدادات الكهرباء

- عكس قطبية الأشعة المقطعية

- خطأ في قياس الأسلاك

- عطل في العداد

①تحقق من محطة CT بنفس الاسم (P1 مقابل شريط التوصيل)؛

②إعادة الأسلاك وفقًا لمواصفات القياس؛

③اتصل بمكتب إمداد الطاقة للتحقق من جهاز القياس أو استبداله.

التكثيف/الصدأ داخل العلبة

- شيخوخة شريط الختم

- عدم وجود صمام التنفس أو السخان

- بيئة رطوبة عالية على المدى الطويل

①استبدل شريط إغلاق الباب؛

②قم بتثبيت جهاز إزالة الرطوبة الذكي أو لوحة التسخين؛

③قم بتنظيف أي مياه متراكمة وقم بوضع طلاء مضاد للصدأ.

JXF Low-voltage Integrated Distribution Box
