كيف تدعم العلبة الكهربائية المثبتة على الحائط بباب واحد نمو المباني الذكية

تعمل المباني الذكية على تغيير كيفية تنظيم أنظمة التوزيع الكهربائي والإضاءة والتدفئة والتهوية والتحكم في الوصول ومراقبة الطاقة. وبما أن هذه الوظائف أصبحت مترابطة بشكل متزايد، فإن البنية التحتية المادية التي تدعمها يجب أن تستوعب المزيد من أجهزة التحكم، وواجهات الاتصال، والدوائر الكهربائية داخل مساحات البناء المقيدة بشكل متزايد. ولذلك تظل العبوات الكهربائية جزءًا مهمًا من تصميم المباني الذكية، حيث توفر موقعًا محددًا للمكونات الكهربائية مع دعم حماية المعدات والوصول إلى الصيانة وتنظيم النظام.

تطوير المباني الذكية يعيد تشكيل البنية التحتية الكهربائية

تعتمد أتمتة المباني الحديثة على التنسيق بين الأنظمة التي تم تصميمها وتشغيلها بشكل منفصل بشكل تقليدي. قد تقوم أدوات التحكم في الإضاءة ومعدات التدفئة والتهوية وتكييف الهواء وأجهزة التحكم في الوصول وواجهات السلامة من الحرائق وأنظمة إدارة الطاقة بتبادل المعلومات من خلال منصات إدارة المبنى. يزيد هذا التكامل من أهمية التركيبات الكهربائية الواضحة، خاصة في المباني التجارية والمكاتب والمجمعات السكنية والمستشفيات والمرافق الصناعية.

ولا يقتصر التحول على إضافة المزيد من الأجهزة الرقمية فحسب. كما يتطلب أيضًا دراسة متأنية لتوزيع الطاقة، وأسلاك التحكم، وفصل المعدات، وتبديد الحرارة، والوصول للفحص. يجب ترتيب المكونات الكهربائية بحيث تتمكن فرق التركيب من تحديد الدوائر وتتبع التوصيلات وإجراء الصيانة دون تعطيل الأنظمة المجاورة دون داع.

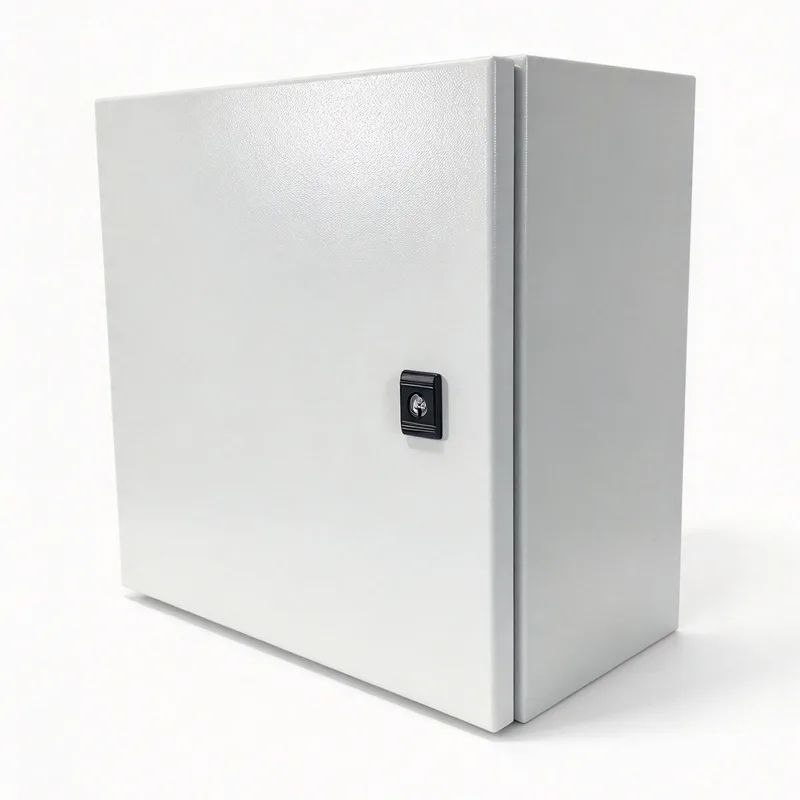

وفي هذا السياق،حاوية كهربائية مثبتة على الحائط بباب واحديمثل تنسيقًا عمليًا واحدًا للتركيبات التي تحتاج فيها المعدات الكهربائية أو معدات التحكم إلى مبيت مخصص يسهل الوصول إليه دون شغل مساحة أرضية قيمة. وتعتمد ملاءمتها على أبعاد المعدات، وبيئة التثبيت، ومتطلبات الحماية، وتوسيع النظام المخطط له.

يعالج التثبيت المثبت على الحائط قيود المساحة

يعد استغلال المساحة أحد الاعتبارات المتكررة في مشاريع البناء الذكية. قد يلزم تركيب المعدات الكهربائية في ممرات الخدمة، وغرف المعدات، ومناطق المرافق، وغرف المصانع، ومساحات الجدران المخصصة بالقرب من الأنظمة التي تتحكم فيها. يمكن أن تكون الخزانات الأرضية مناسبة للمنشآت الكبيرة، ولكن ترتيبات التوزيع والتحكم الأصغر قد تستفيد من البناء المثبت على الحائط.

يمكن أن يؤدي تركيب حاوية على جدار مناسب إلى الحفاظ على مساحة الأرضية وإنشاء موقع ثابت للمعدات الكهربائية. في المباني التي تحتوي على مناطق تحكم متعددة، قد يؤدي الترتيب الموزع أيضًا إلى تقصير مسارات معينة للأسلاك وجعل الفحص المحلي أكثر ملاءمة. هذه المزايا ليست تلقائية: يجب تقييم توجيه الكابلات، وتصاريح الوصول، والدعم الهيكلي، والحاجة إلى الوصول إلى المكونات الداخلية لكل عملية تثبيت.

يوفر تكوين الباب الواحد نقطة وصول مباشرة إلى المعدات المغلقة. يمكن أن يؤثر اتجاه الفتح، ومساحة العمل المتاحة، وترتيب المفصلات، وآلية الاحتفاظ بالباب على مدى سهولة قيام الفنيين بفحص الأجهزة الطرفية، أو استبدال المكونات، أو التحقق من تحديد الدائرة. تصبح هذه التفاصيل العملية ذات أهمية خاصة عندما يتم تركيب العبوات في مناطق الخدمة الضيقة أو بجانب أنظمة البناء الأخرى.

تظل حماية المعدات عنصرًا أساسيًا في المباني المتصلة

الاتصال لا يقلل من الحاجة إلى الحماية الجسدية. قد تتأثر وحدات التحكم والمرحلات وأجهزة حماية الدوائر والكتل الطرفية وإمدادات الطاقة ومكونات الاتصال بالغبار أو الرطوبة أو الاتصال العرضي أو الاهتزاز أو تغيرات درجة الحرارة. يساعد العلبة في إنشاء حدود مادية حول هذه المكونات، ولكن مستوى الحماية يعتمد على بنائه والتصنيف البيئي الذي تم التحقق منه.

تؤثر مواد العلبة وختم الباب وترتيب مدخل الكابل وطريقة التركيب وتصميم التهوية على الملاءمة لموقع معين. يقدم التثبيت في غرفة كهربائية داخلية نظيفة ظروفًا مختلفة عن تلك الموجودة في مساحة مرافق رطبة أو غرفة نباتات متربة أو منطقة خارجية مكشوفة. ولذلك يجب أن يتوافق تصنيف حماية الدخول المحدد مع ظروف الموقع الفعلية بدلاً من افتراضه من مظهر العلبة.

الإدارة الحرارية هي اعتبار مهم آخر. قد تجمع أدوات التحكم الذكية في المباني بين العديد من مصادر الطاقة، وأجهزة التبديل، ووحدات الاتصال، ومكونات توليد الحرارة الأخرى في حجم محدود. إذا لم تتمكن الحرارة من تبديدها بشكل كافٍ، فقد ترتفع درجات الحرارة الداخلية وتؤثر على أداء المكونات أو عمر الخدمة. ينبغي تقييم تحميل المعدات، وأبعاد العلبة، ودرجة الحرارة المحيطة، والتباعد، وأحكام التهوية معًا أثناء التصميم.

التكامل يتطلب أكثر من مجرد السكن المادي

يجب أن يلبي غلاف المبنى الذكي المتطلبات المادية والكهربائية للأجهزة المثبتة بداخله. قد تتطلب وحدات التحكم المتصلة بالشبكة كابلات اتصال، بينما تحتاج معدات التبديل وإمدادات الطاقة إلى موصلات ذات حجم مناسب وترتيبات طرفية مناسبة. يجب على المصممين مراعاة نصف قطر انحناء الكابلات وقنوات الأسلاك وفصل الموصلات والتأريض وملصقات التعريف والوصول الآمن إلى نقاط الاتصال.

الحاوية كهربائية مثبتة على الحائط بباب واحديمكن أن يوفر هيكلًا محددًا لتنظيم هذه العناصر، لكن العلبة وحدها لا تجعل التثبيت ذكيًا أو متوافقًا. تأتي قدرة الأتمتة من أجهزة التحكم المختارة وهندسة الاتصالات والبرمجيات وأجهزة الاستشعار والتكامل مع نظام إدارة المبنى الأوسع. يدعم السكن هذا الترتيب من خلال حماية وتنظيم مكوناته المادية.

التخطيط للتغييرات المستقبلية لا يقل أهمية. قد تتضمن أنظمة البناء لاحقًا أجهزة استشعار إضافية للإشغال، أو عدادات طاقة، أو دوائر إضاءة، أو واجهات اتصالات. إن ترك مساحة داخلية مناسبة وتوفير تخطيط واضح للأسلاك يمكن أن يجعل التعديلات أسهل. ومع ذلك، يجب أن يظل التوسع ضمن القدرة المادية للعلبة، والتقييمات الكهربائية، والحدود الحرارية، ومتطلبات السلامة المعمول بها.

المعايير ودليل التحقق اختيار الضميمة

ينبغي النظر في السلامة الكهربائية والتحقق من التجميع إلى جانب سهولة التركيب. تتناول سلسلة المواصفة IEC 61439 مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض، بما في ذلك البناء والخصائص التقنية ومتطلبات التحقق. تتناول المواصفة القياسية IEC 61439-3:2024 على وجه التحديد لوحات التوزيع المخصصة ليتم تشغيلها بواسطة أشخاص عاديين ضمن نطاقها المحدد. يعتمد ما إذا كان تثبيت معين يندرج ضمن هذه المتطلبات على تكوين المعدات والتطبيق المقصود.

لا ينبغي وصف العلبة بأنها متوافقة مع معيار التجميع فقط لأنها تستخدم لإيواء المكونات الكهربائية. يجب تقييم التجميع الكامل والاستخدام المقصود ومتطلبات التحقق ذات الصلة. يجب على المصممين أيضًا مراعاة القوانين الكهربائية المحلية المعمول بها، وترتيبات التأريض، وحماية التيار الزائد، وتصاريح العمل، وتعليمات التثبيت.

بالنسبة للمباني الذكية، يعد التوثيق مفيدًا بشكل خاص لأنه قد يتم تثبيت أنظمة متعددة وتعديلها وصيانتها بواسطة فرق فنية مختلفة. يمكن لجداول الدوائر الواضحة، وتسميات المكونات، ومخططات الأسلاك، وسجلات الصيانة أن تقلل من الغموض أثناء استكشاف الأخطاء وإصلاحها. يساعد التوثيق المتسق أيضًا على تمييز دوائر الطاقة الكهربائية عن اتصالات التحكم والاتصالات ذات الجهد المنخفض.

الصيانة وتخطيط دورة الحياة يؤثران على التصميم

من المتوقع أن تظل معدات التشغيل الآلي للمباني متاحة طوال العمر التشغيلي للمنشأة. يمكن إضافة أجهزة الاستشعار واستبدال وحدات التحكم وتحديث وحدات الاتصال وفحص التوصيلات الكهربائية مع تطور الأنظمة. يمكن لتخطيط العلبة الذي يدعم التحديد الواضح والوصول الآمن أن يبسط هذه المهام، على الرغم من أن نتائج الصيانة تعتمد أيضًا على جودة التثبيت والوثائق.

يجب أن يعكس موقع العلبة كلاً من الوصول التشغيلي والتعرض البيئي. يحتاج الفنيون إلى تصريح كافٍ لفتح الباب وأداء العمل المصرح به، بينما يجب أن يتجنب التثبيت عرقلة طرق الطوارئ أو حركة المعدات أو خدمات البناء الأخرى. يجب ترتيب مداخل الكابلات للحد من الضغط غير الضروري والحفاظ على المستوى المقصود من حماية البيئة.

يتضمن تخطيط دورة الحياة أيضًا اختيار المواد والتشطيبات المناسبة لبيئة التثبيت. يمكن أن يؤثر التعرض للتآكل، وإجراءات التنظيف، والرطوبة، والتأثير الميكانيكي المحتمل على الملاءمة على المدى الطويل. بالنسبة للمباني ذات متطلبات الإشغال أو التحكم المتغيرة، قد تكون القدرة على فحص وتعديل الترتيب الداخلي بنفس أهمية بصمة التثبيت الأولية.

العبوات المدمجة لها دور محدد في نمو المباني الذكية

يؤدي التوسع في أتمتة المباني إلى زيادة أهمية البنية التحتية الكهربائية المنسقة، بدءًا من معدات التوزيع المركزية وحتى نقاط التحكم الأصغر التي تخدم المناطق الفردية. يمكن أن تدعم العبوات المثبتة على الحائط هذه البنية حيث تحتاج المعدات المحلية إلى مبيت منظم وإمكانية وصول مريحة، بشرط أن تكون ظروف التثبيت ومتطلبات المكونات مناسبة.

الحاوية كهربائية مثبتة على الحائط بباب واحدمن الأفضل فهمها كعنصر واحد ضمن تصميم كهربائي أوسع بدلاً من تكنولوجيا بناء ذكية مستقلة. وتعتمد قيمته العملية على الحجم المناسب، وتقييمات الحماية، والاعتبارات الحرارية، وتنظيم الأسلاك، والتوافق مع المعدات المثبتة. مع استمرار المباني المتصلة في دمج وظائف الطاقة والتحكم والمراقبة، تظل متطلبات العلبة الأساسية هذه مرتبطة بشكل وثيق بسلامة النظام وقابلية الصيانة والمرونة التشغيلية على المدى الطويل.
