ما أهمية العلبة الكهربائية المثبتة على الحائط بباب واحد في توزيع الطاقة الحديثة

يجب أن تستوعب أنظمة توزيع الطاقة الحديثة الأحمال الكهربائية المتغيرة، ومعدات التحكم الموزعة بشكل متزايد، والمتطلبات الأكثر صرامة للتشغيل والصيانة الآمنة. تعتمد المباني التجارية والمرافق الصناعية ومشاريع البنية التحتية وخطوط الإنتاج الآلية على المعدات الكهربائية التي يمكن تركيبها والوصول إليها وصيانتها ضمن تخطيطات منظمة بشكل واضح. ومع تطور هذه الأنظمة، يظل تصميم العلبة جزءًا مهمًا من تخطيط البنية التحتية الكهربائية.

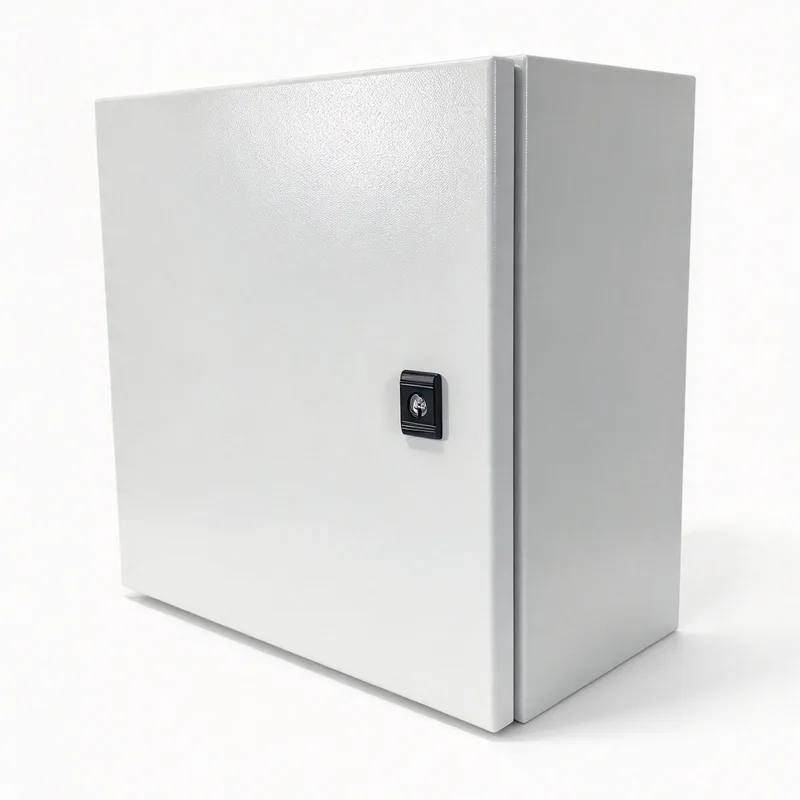

على الرغم من أن العبوات الكهربائية غالبًا ما تعتبر ثانوية بالنسبة لقواطع الدائرة، والموصلات، والكتل الطرفية، وأجهزة التحكم، إلا أن هيكلها يؤثر بشكل مباشر على ترتيب المعدات، والوصول إلى الأسلاك، وحماية البيئة، وإجراءات الصيانة. الحاوية كهربائية مثبتة على الحائط بباب واحدهو أحد تنسيقات العلبة المستخدمة حيث تتطلب المكونات الكهربائية مبيتًا مخصصًا دون متطلبات المساحة الأرضية لخزانة أكبر.

المتطلبات المتغيرة في توزيع الطاقة الحديثة

لم يعد توزيع الطاقة يقتصر على توصيل الكهرباء من نقطة الإمداد المركزية إلى الدوائر النهائية. تشتمل العديد من التركيبات الآن على لوحات توزيع محلية، وأجهزة تحكم في المحركات، وأجهزة مراقبة، وواجهات اتصال، ومعدات التشغيل الآلي. تدعم هذه المكونات وظائف مثل إدارة الأحمال ومراقبة المعدات والتحكم في الإضاءة وتشغيل خط الإنتاج.

يخلق هذا التطور تحديات عملية لمصممي الأنظمة الكهربائية. يجب أن تتناسب المعدات مع مناطق التركيب المتاحة مع ترك مساحة كافية لتوجيه الكابلات وتبديد الحرارة والفحص والخدمة. في المنشآت التي تحتوي على نقاط تحكم كهربائية متعددة، يمكن أن يؤثر موضع كل حاوية على أطوال الكابلات وتعقيد التركيب والوصول إليها أثناء الصيانة.

وبالتالي فإن اختيار العلبة يشكل جزءًا من تصميم التوزيع الأوسع. يمكن للتنسيقات المثبتة على الحائط أن تستوعب ترتيبات التحكم والتوزيع المحلية المحددة حيث تتوفر مساحة على الحائط ولا تتطلب المعدات خزانة كبيرة مثبتة على الأرض. تعتمد ملاءمتها على التجميع الكهربائي وأبعاد المكونات وبيئة التثبيت ومتطلبات السلامة المعمول بها.

تصميم مثبت على الحائط واستغلال المساحة

تعد المساحة الأرضية موردًا قيمًا في المصانع والمباني التجارية وغرف المرافق ومناطق المعدات. تظل خزانات التوزيع الكبيرة ضرورية للعديد من التطبيقات، خاصة عندما تتطلب كثافة الدائرة العالية أو المعدات الكهربائية الكبيرة حجمًا داخليًا أكبر. ومع ذلك، قد يتم تركيب مجموعات تحكم أصغر بالقرب من المعدات التي تخدمها.

يمكن للعلبة المثبتة على الحائط أن تبقي المكونات الكهربائية المحددة بعيدة عن الأرض وتؤسس نقطة تثبيت محددة. في منشأة الإنتاج، قد يكون هذا الترتيب مناسبًا للتحكم في الماكينة المحلية أو معدات التوزيع المساعدة. في مبنى تجاري، قد يستوعب بعض عناصر التحكم في الإضاءة أو دوائر الخدمة أو مكونات التشغيل الآلي للمبنى.

لا يحدد توفير المساحة وحده أفضل ترتيب للتركيب. تؤثر قوة الجدار، وأجهزة التثبيت، ووزن المعدات، ومواقع دخول الكابلات، ومساحة فتح الباب، وإمكانية وصول الموظفين المؤهلين، على تخطيط التثبيت. يجب أيضًا وضع العلبة بحيث لا تعيق الممرات أو طرق الطوارئ أو خدمات البناء الأخرى.

هيكل العلبة يدعم التنظيم الكهربائي

يتطلب التركيب الكهربائي المخطط جيدًا مساحة أكثر من كافية لتناسب مكوناته. تحتاج قواطع الدوائر الكهربائية والكتل الطرفية والمرحلات وإمدادات الطاقة وأجهزة التحكم إلى تخطيط داخلي منظم يدعم الأسلاك الآمنة والفحص الفعال. يمكن أن يؤدي وضع المكونات بشكل سيء إلى صعوبة تتبع الاتصالات وزيادة الوقت اللازم لاستكشاف الأخطاء وإصلاحها.

يوفر تكوين الباب الواحد فتحة وصول أساسية واحدة إلى الجزء الداخلي من العلبة. يمكن أن يؤدي هذا الترتيب إلى تبسيط الوصول إلى المكونات الداخلية في التركيبات المدمجة، خاصة عندما يكون تخطيط المعدات واضحًا نسبيًا. موضع المفصلة، ​​وتأرجح الباب، وترتيبات القفل، وأبعاد لوحة التثبيت، والعمق الداخلي القابل للاستخدام، كلها تؤثر على مدى فعالية استخدام المساحة المتاحة.

الحاوية كهربائية مثبتة على الحائط بباب واحديمكن أن يكون بمثابة مسكن مادي للمجموعات الكهربائية المختارة، ولكن يجب أن تتوافق سعته الداخلية مع المعدات التي يتم تركيبها. يحتاج المصممون إلى مراعاة نصف قطر انحناء الكابلات، وقنوات الأسلاك، والوصول إلى الأطراف، وفصل الموصلات، ووصلات التأريض، والمساحة للصيانة المستقبلية. لا ينبغي أن يؤدي المظهر الخارجي المدمج إلى وجود مساحة داخلية مكتظة.

تعتمد السلامة الكهربائية على التركيب الكامل

يتم تحديد السلامة الكهربائية من خلال تنسيق المكونات وأجهزة الحماية وبناء العلبة وطرق التثبيت وإجراءات التشغيل. تساعد العلبة على فصل المعدات الكهربائية عن البيئة المحيطة ويمكن أن تقلل من التعرض للتلامس العرضي عند تصميمها وتركيبها بشكل صحيح. ومع ذلك، فإن العلبة في حد ذاتها لا توفر الحماية الكاملة ضد كل المخاطر الكهربائية أو البيئية.

تعتبر الحماية من دخول الغبار والماء ذات أهمية خاصة عندما تعمل المعدات الكهربائية في ورش العمل، أو غرف المصانع، أو ممرات الخدمة، أو المواقع الخارجية. يعتمد تصنيف حماية الدخول المطلوب على ظروف التثبيت ومستوى التعرض. يمكن أن تؤثر أختام الأبواب، وحشوات الكابلات، وفتحات الدخول، والمثبتات، وتصنيع التجميع على الحماية التي يتم تحقيقها من خلال التثبيت المكتمل.

يجب أيضًا أن تكون ترتيبات التأريض والربط مناسبة لبناء العلبة والمتطلبات الكهربائية المطبقة. قد تتطلب العبوات المعدنية رابطة وقائية للحفاظ على الاستمرارية الكهربائية، في حين أن مواد البناء الأخرى لها اعتبارات تصميمية مختلفة. تظل حماية التيار الزائد، وحجم الموصل، والعزل، وتصاريح العمل، والعزل الآمن أجزاء أساسية من النظام الشامل.

الإدارة الحرارية في جمعيات التوزيع المدمجة

نظرًا لأن الأنظمة الكهربائية أصبحت أكثر إحكاما، أصبحت إدارة الحرارة أحد الاعتبارات التصميمية ذات الأهمية المتزايدة. يمكن لأجهزة حماية الدوائر ومكونات التبديل والمحولات وإمدادات الطاقة وغيرها من المعدات توليد الحرارة أثناء التشغيل. عندما تعمل عدة أجهزة ضمن حجم حاوية مقيد، قد تؤدي الحرارة المتراكمة إلى رفع درجات الحرارة الداخلية.

يمكن أن تؤثر درجة الحرارة الزائدة على أداء المكونات وعمر التشغيل واستقرار المعدات الإلكترونية الحساسة. ولذلك يجب أن يأخذ التخطيط الحراري في الاعتبار الحمل الكهربائي المتوقع، وفقدان المكونات، ودرجة الحرارة المحيطة، وأبعاد العلبة، وموضع التركيب، ومسارات تبديد الحرارة المتاحة.

يمكن أن تساعد فتحات التهوية في إدارة الحرارة في البيئات المناسبة، ولكنها قد تؤثر أيضًا على الحماية من الغبار والرطوبة. عندما يجب الحفاظ على حماية البيئة، قد يكون من الضروري اتباع أساليب بديلة للإدارة الحرارية. يعتمد التصميم المناسب على المكونات المثبتة وظروف التشغيل وليس على تنسيق العلبة وحده.

الوصول إلى الصيانة والكفاءة التشغيلية على المدى الطويل

غالبًا ما تؤثر متطلبات الصيانة على اختيار العلبة بقدر تأثيرها على تكلفة التثبيت الأولية أو البصمة. يحتاج الفنيون الكهربائيون إلى تحديد الدوائر وفحص التوصيلات واستبدال المكونات والتحقق من الأخطاء دون أي عوائق غير ضرورية. يمكن أن يدعم تخطيط الحاوية الذي يمكن الوصول إليه هذه المهام ويقلل الوقت المستغرق في تحديد موقع الأجهزة الفردية.

تعد الملصقات الواضحة، وجداول الدوائر المحدثة، ومخططات الأسلاك، والتعريف الثابت للمحطات الطرفية أمرًا مهمًا عبر التركيبات بجميع أحجامها. تصبح هذه الممارسات ذات قيمة خاصة في المنشآت التي تتم فيها صيانة الأنظمة الكهربائية بواسطة فرق مختلفة أو يتم تعديلها على مدار عدة سنوات. تساعد الأسلاك الداخلية المنظمة أيضًا الفنيين على فهم العلاقة بين الإمدادات الواردة وأجهزة الحماية ودوائر التحكم والمعدات المتصلة.

الحاوية كهربائية مثبتة على الحائط بباب واحديمكن أن يدعم الوصول الروتيني حيث يسمح موقعه وترتيبه الداخلي بفتح الباب بالكامل والوصول إلى المعدات المثبتة بأمان. يجب أن يشتمل تخطيط الصيانة على تصريح عمل كافٍ، وإجراءات عزل مناسبة، وتخطيط يسمح بالفحص دون إزعاج الأسلاك غير المرتبطة.

المعايير والتحقق في توزيع الجهد المنخفض

تخضع مجموعات التوزيع ذات الجهد المنخفض للمتطلبات الفنية ومتطلبات السلامة التي تختلف باختلاف الاستخدام المقصود والتكوين وموقع التثبيت. تتناول سلسلة المواصفة القياسية IEC 61439 مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض، بما في ذلك المتطلبات المتعلقة بالبناء والخصائص التقنية والتحقق. توفر المواصفة القياسية IEC 61439-1 قواعد عامة، بينما تتناول الأجزاء الأخرى أنواعًا وتطبيقات تجميعية محددة.

العلبة الفارغة والتجميع الكهربائي المكتمل ليسا متكافئين من منظور الامتثال. تعتمد المطابقة على فئة المنتج ذات الصلة، والمكونات المثبتة، وتصميم التجميع، وإجراءات التحقق المعمول بها. لا ينبغي افتراض أن السكن يثبت التوافق مع نظام التوزيع الكامل لمجرد أنه يستوعب المعدات الكهربائية.

وثائق التصميم، وتقييمات المكونات، واعتبارات ارتفاع درجة الحرارة، وإجراءات الحماية، وتعليمات التثبيت، كلها تساهم في تجميع مصمم بشكل صحيح. قد تقدم القوانين الكهربائية المحلية ومواصفات المشروع متطلبات إضافية، خاصة في المنشآت الصناعية والمباني العامة والبنية التحتية المتخصصة.

الدور المستمر للحاويات المثبتة على الحائط

يجمع توزيع الطاقة الحديث بين معدات الإمداد المركزية والمجموعات الأصغر الموجودة بالقرب من الأحمال والأنظمة التي تخدمها. يمكن لهذا الترتيب أن يحسن تنظيم أدوات التحكم المحلية والدوائر الداعمة، بشرط أن يتم تصميم كل تركيب وفقًا لمتطلباته الكهربائية وبيئة التشغيل.

الحاوية كهربائية مثبتة على الحائط بباب واحدتظل ذات صلة عندما يكون السكن المدمج الذي يسهل الوصول إليه مناسبًا للمعدات المقصودة. دورها عملي وليس تكنولوجي: فهي توفر هيكلًا ماديًا لتنظيم وحماية المكونات الكهربائية المحددة ضمن بنية توزيع أكبر.

مع استمرار تطور البنية التحتية الكهربائية، سيظل اختيار الحاوية مرتبطًا بالعديد من الأولويات الهندسية الأساسية: الاستخدام الفعال للمساحة، والوصول الآمن، والحماية البيئية المناسبة، والأداء الحراري، وتنظيم الأسلاك الواضح، وقابلية الصيانة. تساعد هذه العوامل في تحديد ما إذا كان تنسيق العلبة يناسب تركيبًا معينًا ومدى فعالية تشغيل النظام الكهربائي المكتمل طوال فترة خدمته.
