خزانة توزيع الطاقة ذات الجهد المنخفض XL-21

خزانة توزيع الطاقة ذات الجهد المنخفض XL-21 مقدمة من شركة Shangming الصينية. لدينا قدرات إنتاجية كاملة بطاقة إنتاجية شهرية تزيد عن 3000 وحدة. نحن ندعم الرسومات المخصصة وشراء المكونات واختبار المصنع. نرحب باتصالك بنا في أي وقت للبدء في تطوير الحل.

هيكل المنتج

تتميز خزانة توزيع الطاقة ذات الجهد المنخفض XL-21 بتصميم هيكلي مغلق بالكامل وثابت ومقسم رأسيًا، مع إعطاء الأولوية للبساطة والموثوقية وسهولة الصيانة.

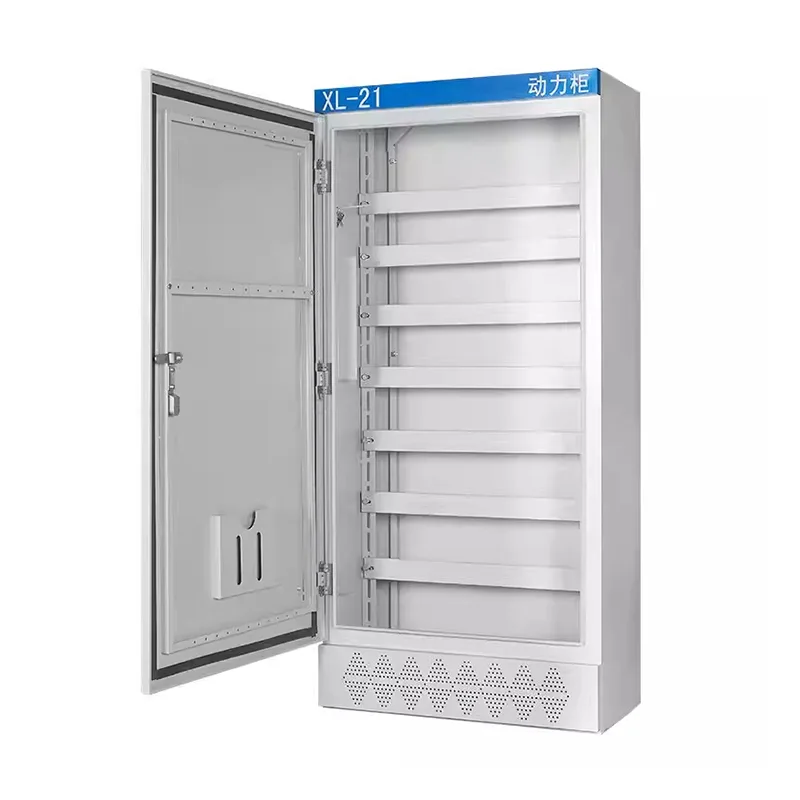

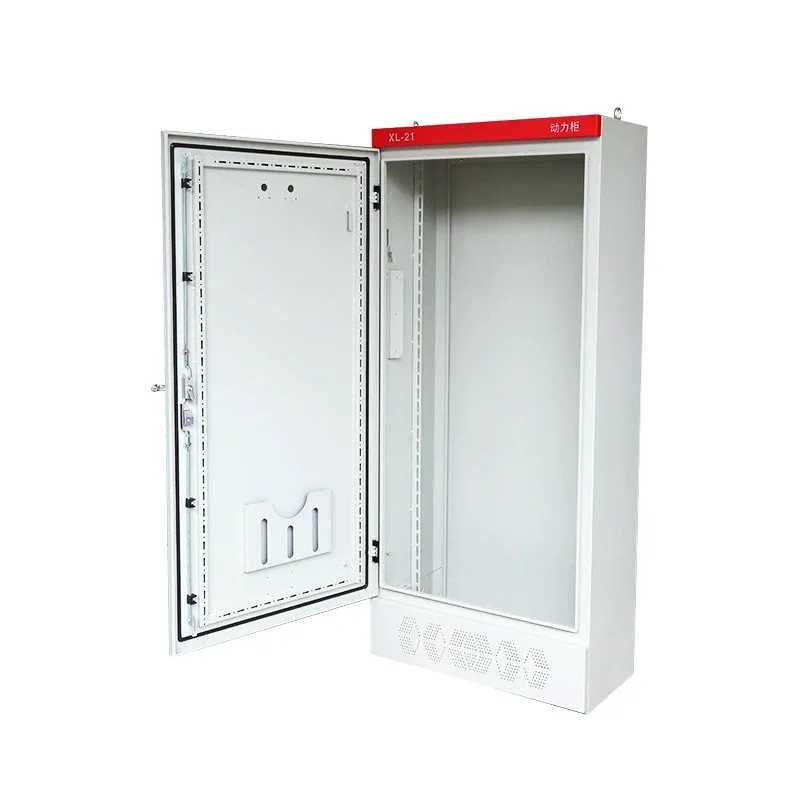

1. المظهر الخارجي للخزانة

تم تصنيع خزانة XL-21 من صفائح الفولاذ المدرفلة على البارد، المنحنية والملحومة، مما يوفر صلابة كافية لدعم قواطع الدائرة الثقيلة وقضبان التوصيل. الباب الواقي عبارة عن تصميم بفتحة واحدة بزاوية فتح تزيد عن 110 درجة. تم تركيب شرائط مانعة للتسرب من مادة البولي يوريثين حول حواف الأبواب لتعزيز أداء مقاومة الغبار.

تتميز الجوانب الداخلية بملامح رأسية ذات ثقوب، مما يسهل تعديل العوارض وألواح التثبيت وفقًا لأبعاد المكونات.

2. التخطيط الداخلي

على الرغم من أن XL-21 عبارة عن مساحة واحدة متكاملة، إلا أنها مقسمة إلى عدة مجالات وظيفية:

منطقة قضيب التوصيل العلوي: يقع قضيب التوصيل الرئيسي الوارد في الجزء العلوي من الخزانة، ويتم تأمينه بعوازل، ويدعم الامتداد الأفقي أو الرأسي لقضبان التوصيل النحاسية.

منطقة المكونات المركزية: هذه هي المنطقة الأساسية، المستخدمة لتثبيت مفاتيح الفصل، وقواطع الدائرة، والموصلات، والمرحلات الحرارية، وما إلى ذلك.

منطقة الأسلاك السفلية: يتم توفير مساحة واسعة في الأسفل لدخول الكابل، كما يتم تضمين قضبان توصيل محايدة وأرضية مخصصة.

3. تصميم الجزء السفلي والكابل داخل/خارج

يتميز الجزء السفلي من خزانة التوزيع بلوحة كبيرة قابلة للإزالة يمكن تخصيصها بفتحات بناءً على عدد الكابلات، ويمكن استخدامها مع أغلفة الكابلات.

يمكن تركيب قاعدة فولاذية ذات قناة عالية 50-100 مم لزيادة ارتفاع الخزانة عن الأرض، مما يوفر حماية من الرطوبة وتسهيل التعامل مع الرافعة الشوكية.

مزايا المنتج

1. تطبيق واسع

تتميز خزانة توزيع الطاقة ذات الجهد المنخفض XL-21 بهيكل خزانة توزيع الطاقة ذو الجهد المنخفض الكلاسيكي. التكنولوجيا الناضجة والمعايير العالية جعلتها تستخدم على نطاق واسع في المصانع، مشاريع البناء، والمشاريع البلدية، مع موثوقيتها المثبتة على مدى فترة طويلة.

2. مناسبة لتوزيع حمل الطاقة

كمصنع محترف، تقوم Shangming بتصميم أنظمة إمداد الطاقة للمحركات، المضخات، المراوح، ومعدات الطاقة الأخرى. تتمتع المنتجات بقدرة حمل تيار ممتازة، ويمكن أن تعمل بشكل مستمر، وتلبي متطلبات التطبيقات ذات الأحمال العالية.

3. قوي ومتين

تتوفر العديد من المواد، بما في ذلك الفولاذ الكربوني، والفولاذ المجلفن، والفولاذ المقاوم للصدأ. بغض النظر عن المواد المستخدمة، فإن التصميم الهيكلي للخزانة يضمن القوة الكافية ومقاومة الصدمات، مما يجعلها مناسبة للاستخدام طويل الأمد في البيئات الصناعية.

4. صيانة مريحة

يتم ترتيب المكونات الكهربائية الداخلية لخزانة الطاقة بشكل منتظم مع دوائر واضحة. يتميز بباب واحد على الجانب الأيمن، مع وجود مقبض تشغيل مفتاح السكين في العمود الأيمن العلوي في مقدمة الخزانة. يتم تركيب أدوات القياس وإمدادات طاقة الإشارة على الباب، مما يوفر تعريضًا كاملاً عندما يكون الباب مفتوحًا لسهولة الفحص والصيانة.

5. التوافق القوي

يمكن تكوين خزانة التوزيع ذات الجهد المنخفض XL-21 بمرونة مع المكونات الكهربائية السائدة مثل قواطع الدائرة، والموصلات، والمرحلات الحرارية، والتكيف مع أنظمة التحكم والحماية المختلفة لتلبية احتياجات المشاريع المختلفة.

6. ميزة التكلفة

بالمقارنة مع الهياكل المعقدة مثل خزانات الأدراج، فإن خزانة التوزيع XL-21 لديها هيكل بسيط وتكاليف تصنيع يمكن التحكم فيها، مما يجعلها مثالية للمشاريع ذات المتطلبات العالية لفعالية التكلفة والاستقرار.

ما هي متطلبات بيئة التثبيت لخزانة التوزيع XL-21؟

يتم استخدام خزانة توزيع الطاقة ذات الجهد المنخفض XL-21 بشكل رئيسي في أنظمة الطاقة ثلاثية الأسلاك وثلاثية الطور بأربعة أسلاك بتردد AC يبلغ 50 هرتز وجهد أقل من 500 فولت لتوزيع الطاقة والإضاءة. قبل بدء مشروعك أو التثبيت الفعلي، يمكنك تحديد بيئة التثبيت. باعتبارنا الشركة المصنعة، فإننا نقدم الاقتراحات التالية:

1. درجة الحرارة المحيطة

درجة حرارة التشغيل العادية: -5 درجة مئوية إلى +40 درجة مئوية؛

متوسط ​​درجة الحرارة خلال 24 ساعة: لا تتجاوز +35 درجة مئوية؛

درجة حرارة التخزين والنقل: -25 درجة مئوية إلى +55 درجة مئوية (على المدى القصير)؛

ملاحظة: في حالة تركيبه في بيئة ذات درجة حرارة عالية، يلزم توفير تهوية محسنة أو تصميم خفض الحرارة.

2. الارتفاع

يجب أن يكون ارتفاع التثبيت أقل من أو يساوي 2000 متر.

فوق 2000 متر، يلزم تخفيض القدرة حسب المعايير.

3. الرطوبة النسبية

مع درجة حرارة محيطة بالتركيب تبلغ +40 درجة مئوية، يجب أن تكون الرطوبة النسبية أقل من 50%.

الرطوبة العالية مسموح بها في درجات الحرارة المنخفضة.

4. موقع التثبيت

خزانة الطاقة XL-21 مخصصة للتركيب الداخلي فقط.

يحظر التثبيت في: المناطق الخارجية غير المظللة، أو المواقع الخطرة التي بها غازات متفجرة أو غبار، أو البيئات شديدة التآكل، أو المناطق ذات الغبار الشديد أو الغبار الموصل.

5. الظروف الميكانيكية والاهتزازات

يجب أن تكون بيئة التثبيت خالية من الاهتزازات أو الصدمات الشديدة. تردد الاهتزاز ≥ 10 هرتز، التسارع ≥ 0.5 جرام. يجب أن تكون قاعدة التثبيت مستقرة، مع تجنب مشاركة نفس المنصة مع المحركات الكبيرة أو معدات الختم.

بعد التثبيت، يجب أن تظل الخزانة عمودية بشكل أساسي، مع ميل رأسي ≥ 5 درجات، وإلا فسوف يؤثر ذلك على العمر الافتراضي لآلية التشغيل.

6. مساحة التهوية وتبديد الحرارة

يجب توفير إمكانية الوصول للصيانة في الجزء الأمامي والخلفي من الخزانة. يجب أن يكون سطح التشغيل الأمامي ≥ 0.8 م، ويوصى بـ 1.0 م. إذا كانت الصيانة مطلوبة في الخلف، فيلزم ≥ 0.8 متر. يجب أن يكون الجزء العلوي من الخزانة على بعد 0.5 متر على الأقل من السقف. عندما يتم ترتيب خزانات متعددة جنبًا إلى جنب، فلا حاجة إلى وجود فجوة بينها؛ يمكن تجميعها مباشرة. ومع ذلك، يجب ترك مساحة للتهوية على طرفي الصف بأكمله.

7. متطلبات الوقاية والسلامة من الحرائق

يجب أن تكون منطقة التثبيت عبارة عن هيكل غير قابل للاشتعال. يجب عدم تخزين المواد القابلة للاشتعال والانفجار على بعد متر واحد من موقع التركيب.

يجب أن تكون الأرض مسطحة وجافة. يوصى ببناء أساس خرساني على ارتفاع 100-200 ملم فوق سطح الأرض لمنع دخول الماء.

8. البيئة الكهرومغناطيسية

يجب أن يكون موقع التثبيت بعيدًا عن محولات التردد عالية الطاقة والمعدات عالية التردد لمنع التداخل مع دوائر التحكم الثانوية. في حالة وجود تداخل كهرومغناطيسي قوي، يوصى باستخدام الكابلات المحمية لخطوط التحكم وتشغيلها في علبة كابلات منفصلة.
