خزانة توزيع الطاقة PS ذات تسعة أضعاف
  • خزانة توزيع الطاقة PS ذات تسعة أضعافخزانة توزيع الطاقة PS ذات تسعة أضعاف
  • خزانة توزيع الطاقة PS ذات تسعة أضعافخزانة توزيع الطاقة PS ذات تسعة أضعاف
  • خزانة توزيع الطاقة PS ذات تسعة أضعافخزانة توزيع الطاقة PS ذات تسعة أضعاف

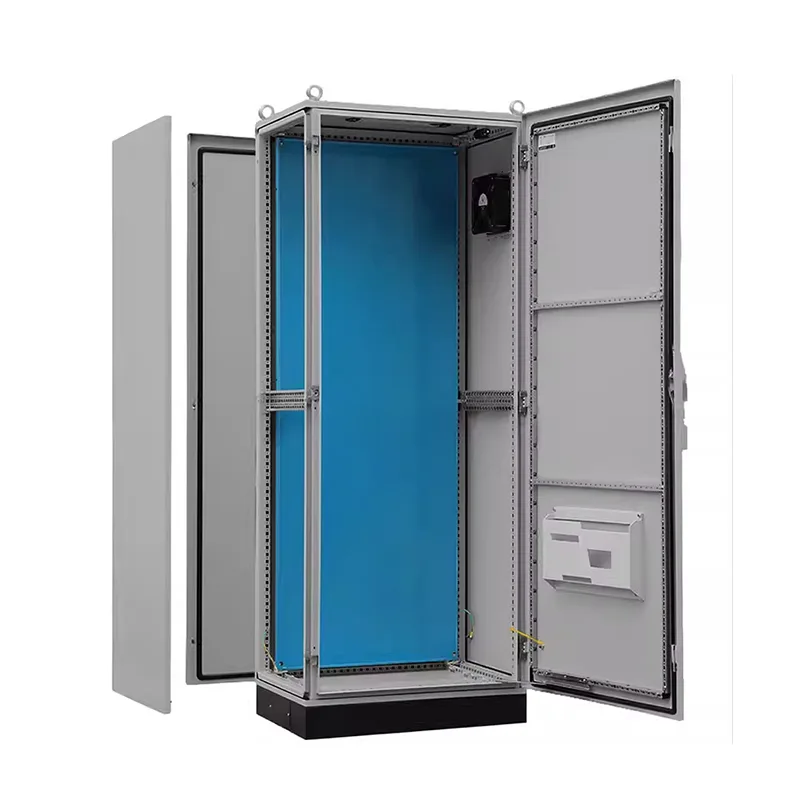

خزانة توزيع الطاقة PS ذات تسعة أضعاف

على عكس خزانة ES، التي يتم لحامها كقطعة واحدة، فإن خزانة توزيع الطاقة ذات التشكيل التسعة أضعاف PS تحتوي على ألواح جانبية وخلفية قابلة للفصل. Shangming هي الشركة المصنعة والموردة لهذا المنتج. يضمن التحكم الصارم في الإنتاج لدينا هيكل إطار عالي القوة وعالي الدقة وقدرة تحمل موثوقة وتبديد حرارة ممتاز وتوسعة وحدات مرنة في وظائفه.

إن خزانة توزيع الطاقة PS Nine-Fold Profile قابلة للفصل وسهلة التوصيل. إذا كان مشروعك يتطلب نظامًا معقدًا وكبيرًا ومتعدد الخزانات، فيمكنك الاتصال بـ Shangming ودعنا نصبح مورد المبيعات المباشر الخاص بك. نحن ندعم التخصيص غير القياسي.


المعلمات التقنية

مادة

SUS304 (تتوفر درجات مواد أخرى)

المعالجة السطحية

معالجة أولية بالفوسفات للخزانة، طلاء مسحوق خارجي،

يمكن تقسيم اللون إلى أنماط النسيج RAL7032 و RAL7035،

لوحة التثبيت مجلفنة.

مستوى الحماية

IP55 (اضغط على GB4205-1993)

التكوين القياسي

الباب الأمامي، اللوحة الخلفية، لوحة التثبيت، خزانة اللوحة الجانبية، الباب

القفل، شريط الختم

سمك لوحة الصلب

الإطار: ملف تعريف ذو تسع طيات مقاس 1.5 مم

لوحة الباب: 2.0 ملم

اللوحة الخلفية، اللوحة الجانبية: 1.5 ملم

لوحة التثبيت: 2.5 ملم



مواصفات الطلب

رقم الطلب (ملاحظة)

رقم الطلب (ملاحظة)



عرض



ارتفاع



عمق

رقم طلب اللوحة الجانبية (PS7032)

رقم طلب اللوحة الجانبية

(PS7035)

PS601840002

PS601840005

600

1800

400

PS1840002

PS1840005

PS601850002

PS601850005

600

1800

500

PS1850002

PS1850005

PS601860002

PS601860005

600

1800

600

PS1860002

PS1860005

PS602040002

PS602040005

600

2000

400

PS2040002

PS2040005

PS602050002

PS602050005

600

2000

500

PS2050002

PS2050005

PS602060002

PS602060005

600

2000

600

PS2060002

PS2060005

PS602080002

PS602080005

600

2000

800

PS2080002

PS2080005

PS602260002

PS602260005

600

2200

600

PS2260002

PS2260005

PS801840002

PS801840005

800

1800

400

PS1840002

PS1840005

PS801850002

PS801850005

800

1800

500

PS1850002

PS1850005

PS801860002

PS801860005

800

1800

600

PS1860002

PS1860005

PS802040002

PS802040005

800

2000

400

PS2040002

PS2040005

PS802050002

PS802050005

800

2000

500

PS2050002

PS2050005

PS802060002

PS802060005

800

2000

600

PS2060002

PS2060005

PS802080002

PS802080005

800

2000

800

PS2080002

PS2080005

PS802260002

PS802260005

800

2200

600

PS2260002

PS2260005

PS101840002

PS101840005

1000

1800

400

PS1840002

PS1840005

PS121840002

PS121840005

1200

1800

400

PS1840002

PS1840005

PS121850002

PS121850005

1200

1800

500

PS1850002

PS1850005

PS121860002

PS121860005

1200

1800

600

PS1860002

PS1860005

PS122040002

PS122040005

1200

2000

400

PS2040002

PS2040005

PS122050002

PS122050005

1200

2000

500

PS2050002

PS2050005

PS122060002

PS122060005

1200

2000

600

PS2060002

PS2060005

PS122080002

PS122080005

1200

2000

800

PS2080002

PS2080005

PS122060002

PS122060005

1200

2200

600

PS2260002

PS2260005

PS102050002

PS102050005

1000

2000

500

PS2050002

PS2050005

PS102060002

PS102060005

1000

2000

600

PS2060002

PS2060005


مزايا المنتج

تتميز خزانة توزيع الطاقة ذات التشكيل التسعة أضعاف PS بالقوة العالية والموثوقية العالية، ولا يتطلب التوسع أي تعديل في الخزانة. يوفر عمر خدمة يتجاوز 15 عامًا. بالإضافة إلى ذلك، تقدم منتجات Shangming مزايا أخرى، مما يجعلها خيارًا مناسبًا.


I. المزايا الهيكلية

يخضع عمود خزانة PS لتسعة انحناءات CNC دقيقة، مما يشكل قسمًا مغلقًا متعدد التعزيز. يؤدي ذلك إلى زيادة صلابة الانحناء والالتواء بنسبة تزيد عن 40% مقارنةً بتصميم الانحناء بخمسة أضعاف، مما يمكّنه من دعم قواطع دوائر الإطار شديدة التحمل، والمحولات من النوع الجاف، ومحولات التردد عالية الطاقة.


هذه الميزة تجعل منتجاتنا مناسبة لبيئات الاهتزاز العالية مثل بناء السفن، والتعدين، والنقل بالسكك الحديدية، مما يزيل خطر تشقق إجهاد اللحام.


مع 3-4 أسطح تثبيت (جوانب أمامية وخلفية وداخلية)، جميعها مثقوبة مسبقًا بفتحات قياسية دولية مقاس 25 مم، فهي تدعم قضبان DIN واللوحات الخلفية PLC ووحدات الطاقة على أي ارتفاع وعلى أي سطح، مما يسمح بالتخطيط المرن والكابلات المعيارية ثلاثية الأبعاد.


ثانيا. المزايا الوظيفية

باختصار، تدمج خزانة التوزيع PS وظائف الطاقة والتحكم والمراقبة، وتجمع الخطوط الرئيسية الواردة وتوزيع الطاقة الفرعية، ودوائر التحكم في المحرك، والوحدات الذكية، مما يلغي الحاجة إلى صندوق تحكم منفصل.


بالنسبة لقدرات التوسع الذكي المستقبلية، قمنا بحجز واجهات ومواضع تثبيت كافية، مما يدعم المراقبة عن بعد ويسمح بالتوسع المستقبلي والتوازي حسب الحاجة.


يعمل تصميم لوحة التقسيم المعدنية على منع تأثير مصادر التداخل مثل محولات التردد على إشارات التحكم بشكل فعال.


ثالثا. مزايا الكفاءة

باعتبارها شركة تصنيع محترفة في الصين، تقدم Shangming التخصيص السريع والاستجابة المرنة. نحن ندعم الطلبات التي تبدأ من وحدة واحدة؛ يمكن تكوين الأحجام والمواد ومستويات الحماية غير القياسية حسب الحاجة. أثناء مواصفات الحل وعملية الإنتاج، سوف نقدم عينات للتأكيد لتجنب إعادة العمل في الموقع


الواجهة القياسية مقاس 25 مم متوافقة مع العلامات التجارية الرئيسية مثل Schneider Electric وABB؛ فتحات دخول وخروج الكابلات متوافقة مع الغدد القياسية الدولية، مما يضمن كفاءة التركيب والتوازي.


في التركيب الفعلي، تستخدم خزانة PS جميع الوصلات المثبتة بمسامير، مما يلغي الحاجة إلى اللحام. التجميع في الموقع سريع، ويمكن ربط الخزانات المتعددة بسلاسة، كما أن توصيل قضيب التوصيل مريح، مما يقلل من فترة البناء بنسبة 30%.


كيفية تخصيص خزانة التوزيع لاحتياجاتك؟

لدى Shangming مصنعها الخاص ويمكنها توفير خزانات توزيع قابلة للطي بنسبة 90% PS بأحجام مختلفة. نحن ندعم أيضًا التخصيص غير القياسي. سنزودك بتحليل شامل لما قبل البيع ومواصفات الحلول. يمكنك أيضًا التفكير فيما إذا كان الحل الخاص بك مناسبًا لمشروعك بناءً على الاقتراحات التالية:


الخطوة 1: تحديد المتطلبات الأساسية

سيناريوهات التطبيق: للتحكم في مضخة المياه؟ مجمع الطاقة الكهروضوئية؟ خط الإنتاج؟ مركز البيانات؟ محطة ضخ خارجية؟

المعلمات الكهربائية: ما هو جهد النظام (220 فولت/380 فولت/480 فولت)؟ التيار الوارد الرئيسي؟ عدد الدوائر؟ هل يشمل أحمال المحرك؟

وظائف التحكم: هل يلزم التشغيل/الإيقاف التلقائي، أو المراقبة عن بعد، أو وصلة BA، أو التحكم PLC؟

بيئة التثبيت: داخلي/خارجي؟ نطاق درجة الحرارة/الرطوبة؟ هل هناك تآكل أو غبار أو اهتزاز؟

متطلبات الحماية: ما هو مستوى الحماية المطلوب؟ هل مادة الفولاذ المقاوم للصدأ مطلوبة؟

معايير الشهادة: ما هي المعايير التي يجب الوفاء بها؟

يرجى ملاحظة ما يلي: سيؤدي تقديم الرسومات أو الصور أو دراسات حالة المشروع المماثلة إلى تحسين كفاءة الاتصال لدينا.


الخطوة 2: اختيار منصة الخزانة المناسبة

تلبي أنواع الخزانات الأساسية المختلفة الاحتياجات المختلفة. إذا كنت بحاجة إلى طاقة وتحكم متكاملين، فإننا نوصي بخزانة التوزيع القابلة للطي بنسبة 90% PS.

الاحتياجات الأساسية الأخرى؟ اتصل بنا الآن!


الخطوة 3: تأكيد الحل

توفر Shangming الدعم الفني المجاني، بما في ذلك تصميم المخطط الكهربائي، وتقسيم الدوائر المعقول الموصى به، وتأكيد الهيكل ثلاثي الأبعاد، وتأكيد العينة، وتكامل الوظائف الذكية الفعلية للاستخدام والتوسع في المستقبل.

بعد تأكيد العينة، سوف نقوم بترتيب الإنتاج الضخم. مع أكثر من 5 خطوط إنتاج آلية، تصل قدرتنا الشهرية إلى أكثر من 3000 وحدة. يمكن تسليم المنتجات المخصصة خلال 20-30 يومًا، وسيتم الرد على الطلبات العاجلة خلال 72 ساعة.


التعليمات

س: ما هو الملف الشخصي ذو التسعة أضعاف؟ كيف هو أفضل من الملف الشخصي العادي؟

ج: يتم تصنيع التشكيل الجانبي ذو التسعة أضعاف عن طريق ثني لوحة فولاذية واحدة بدقة تسع مرات في إطار الخزانة.

بالمقارنة مع المقاطع ذات الأربعة أو الخمسة أضعاف، يوفر الهيكل ذو التسعة أضعاف مقاومة الانحناء والالتواء أقوى بكثير، مع خزانة واحدة قادرة على تحمل حمولة ثابتة تتراوح من 800 كجم إلى 1000 كجم. يتم تغطية الملف الشخصي بفتحات تثبيت متباعدة بمقدار 25 مم، مما يسمح بتركيب الملحقات المختلفة دون الحاجة إلى الحفر في الموقع.


س: هل يمكن دمج خزانات PS إلى أجل غير مسمى؟ كيف يتم ضمان الختم؟

ج: نعم. يمكن دمج خزانات PS أفقيًا عن طريق إزالة الألواح الجانبية واستخدام موصلات الجمع المتخصصة.

لضمان تصنيف الحماية، يجب استخدام شريط مانع للتسرب مخصص عند وصلات الإطار عند دمج الخزانات لضمان بقاء معدل الحماية عند IP55 بعد التجميع.


س: لماذا تصنيف حماية خزانة PS الخاص بك هو IP55 بدلاً من IP66؟

ج: نظرًا لأن خزانة PS لديها هيكل تجميع معياري، فإن كلا من الألواح الجانبية والعلوية قابلة للإزالة، مما يؤدي إلى المزيد من اللحامات.

IP55 كافٍ لتحمل الغبار ورذاذ الماء من أي اتجاه، وهو مناسب لـ 95% من البيئات الصناعية.

إذا كانت بيئتك تتطلب غسلًا متكررًا بالمياه عالية الضغط، أي تتطلب تصنيف حماية IP66، فإننا نوصي باختيار خزانة ES ذات الخمس طيات الملحومة بشكل متكامل.
