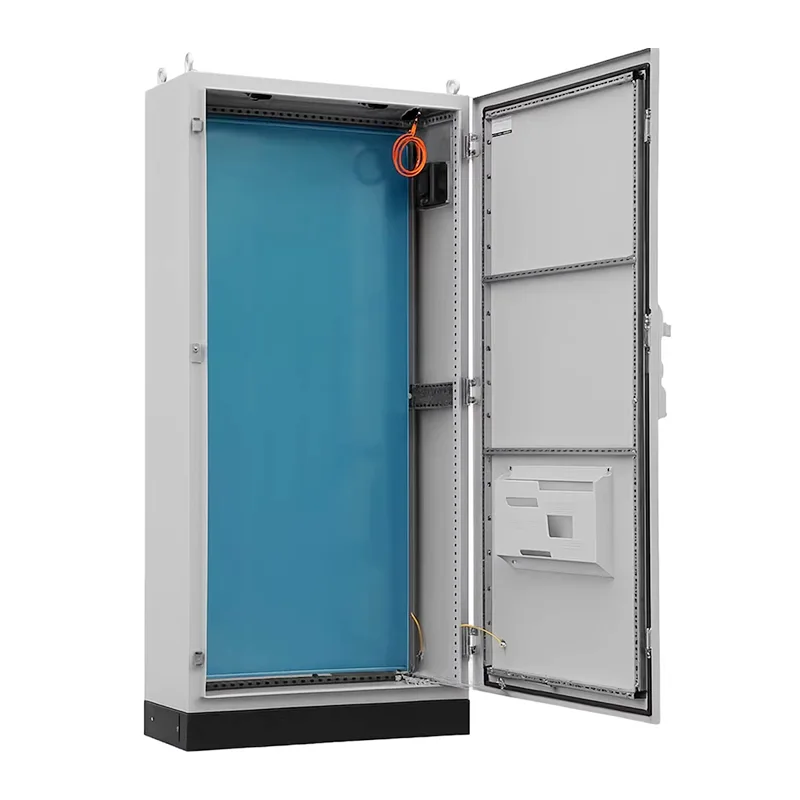

خزانة توزيع الطاقة ذات الشكل الخماسي ES

Shangming، من Yueqing، Wenzhou، الصين، هي شركة مصنعة محترفة لخزانات توزيع الطاقة ذات الشكل الخماسي ES. نحن نختار صفائح فولاذية مدلفنة على البارد ذات قوة عالية ونقوم بمعالجتها في هذا المنتج من خلال خمس عمليات ثني مستمرة. لوحة الباب مرتفعة عن الأرض، مما يجعل عملية التركيب والصيانة مريحة. نحن نقدم أيضًا مواصفات وأحجام مختلفة لتختار من بينها، ونرحب بالتصميمات المخصصة بناءً على رسوماتك.

إرسال استفسار

وصف المنتج

تعتبر خزانة توزيع الطاقة ذات الشكل الخماسي ES منتجًا موثوقًا يتمتع بقوة عالية وتصنيف حماية IP55. تضمن الفتحات المعيارية المعبأة بكثافة 25 مم الموجودة على الإطار مرونة التثبيت وتعدد الاستخدامات. يتم توفير هذا المنتج من قبل الشركة المصنعة الصينية Shangming. نحن ندعم التخصيص غير القياسي ويمكننا تقديم حلول كاملة وأسعار تنافسية.

الميزات الهيكلية الأساسية

يخضع الإطار الحامل الرئيسي لخزانة توزيع الطاقة ذات الشكل الخماسي ES لخمسة انحناءات دقيقة، مما يشكل هيكلًا عظميًا بخمسة أضعاف. هذا التصميم متعدد الانحناء لا يعزز فقط قدرة التحمل الطولية للوحة الفولاذ ولكنه أيضًا يخلق هيكل أخدود طبيعي لإيقاف الماء، مما يمنع تسرب السائل بشكل فعال.

عادةً ما يتم لحام الألواح العلوية والسفلية والجانبية للخزانة كوحدة واحدة، مما يؤدي إلى قدر أكبر من الاستقرار ومقاومة الالتواء مقارنة بالتجميع المثبت بمسامير. تتميز الملفات بفتحات تباعد قياسية مقاس 25 مم للتركيب القياسي للمكونات الكهربائية الداخلية.

هذا الهيكل يجعل خزانة ES ذات الخمس طيات مناسبة لاحتياجات توزيع الطاقة ذات السعة العالية ومتعددة الدوائر، مما يوفر مساحة داخلية واسعة ويتيح توصيل الأسلاك والصيانة بشكل أكثر كفاءة.

وظائف المنتج

خزانات التوزيع ES ذات الخمس طيات الخاصة بشركة Shangming متوفرة في نماذج قياسية ومخصصة. بالنسبة لمشروعك، فهي لا توفر الطاقة فحسب، بل توفر أيضًا أساسًا متينًا لنظام كهربائي آمن وفعال ومتطور.

1. الدعم الهيكلي والقدرة على التحمل

لا يقتصر المظهر الجانبي الخماسي على الغلاف الخارجي فحسب، بل يمثل أيضًا الهيكل الخارجي للخزانة بأكملها. تعمل عملية الانحناء بخمسة أضعاف على تعزيز قوة الضغط الطولية للملف، مما يضمن الاستقرار حتى بعد تركيب المعدات الثقيلة ويمنع الالتواء أو الاستقرار.

الجزء الداخلي من الملف مملوء بالثقوب القياسية. مع الحزم ولوحة القاعدة، يمكن ترتيب المكونات بحرية داخل المساحة الداخلية، مما يحسن الاستخدام.

2. حماية البيئة

بالمقارنة مع صناديق التوزيع العادية، فإن خزانة ES توفر إحكام إغلاق أفضل. نظرًا لهيكل الحافة المطوية الخاصة التي تم تشكيلها عند فتح الخزانة بواسطة مقطع خماسي الطيات، يتدفق الماء على طول الطيات إلى خارج الخزانة بدلاً من التسرب إلى شريط الختم.

تعمل الخزانة، جنبًا إلى جنب مع شرائط الختم عالية الجودة المُستخدمة باستخدام الحاسب الآلي، على عزل الغبار الموصل والرطوبة المسببة للتآكل بشكل فعال، مما يحمي أداء العزل للمكونات الإلكترونية الداخلية.

3. الإدارة الحرارية المتكاملة وتبديد الحرارة

هذا المنتج عبارة عن خزانة تحكم، موصى به من قبل Shangming للمشاريع التي تعطي الأولوية لحماية المكونات من الاحتراق.

يدعم الإطار والألواح الجانبية ذات الخمس طيات تركيب مكيفات الهواء الصناعية عالية الطاقة أو المبادلات الحرارية دون التسبب في فشل الختم بسبب الاهتزاز. يعمل الهيكل الداخلي للخزانة على تعزيز دوران الهواء الحراري، مما يمنع تأثيرات الجزر الحرارية في الجزء العلوي من الخزانة أو في المناطق ذات المكونات الكثيفة.

4. حماية السلامة والواجهة بين الإنسان والآلة

لدينا براغي تأريض احترافية بين باب الخزانة، والألواح الجانبية، وجسم الخزانة، متصلة بواسطة سلك مزدوج اللون أصفر-أخضر. يوفر الغلاف المعدني بالكامل حماية موثوقة ضد الصدمات الكهربائية.

نحن نقدم خيارات التخصيص؛ يمكنك اختيار لوحة باب بنافذة شفافة، بالإضافة إلى قفل متشابك ثلاثي النقاط، مما يسهل الفحص ويمنع الأفراد غير المصرح لهم من فتح الخزانة.

المعلمات التقنية

مادة	SUS304 (نماذج المواد الأخرى اختيارية)
المعالجة السطحية	رسم الأسلاك، إصدار التثبيت مجلفن
مستوى الحماية	IP55 (اضغط على GB4205-1993)
التكوين القياسي	الباب الأمامي، اللوحة الخلفية، لوحة التثبيت، خزانة اللوحة الجانبية، الباب القفل، شريط الختم
سمك لوحة الصلب	الإطار: ملف تعريفي بخمسة طيات مقاس 1.5 مم لوحة الباب: 2.0 ملم اللوحة الخلفية: 1.5 ملم لوحة التثبيت: 2.5 ملم

جدول الحجم والمواصفات

المواصفات والأبعاد			عرض								ارتفاع								عمق						تثبيت سبورة
عرض	ارتفاع	عمق	ب1	ب2	ب3	ب5	ب6	ب7	ب8	ب9	H1	H2	ح3	ح5	ح6	ح7	ح8	ح9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600 ط	895	400	265	200 ط	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600 ط	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449ط	1098	1896

سيناريوهات تطبيق المنتج

نوصي بهذا المنتج للمشروعات ذات البيئات الصعبة، والتي تتطلب تشغيلًا مستقلاً لوحدات فردية، وتتطلب صلابة هيكلية عالية. يمكنك الاتصال بنا في أي وقت بخصوص متطلباتك لمناقشة وتحديد حل الاختيار المحدد.

التحكم الآلي في المعدات الميكانيكية المستقلة

نظرًا لهيكلها الملحوم المتكامل، تعتبر خزانة توزيع الطاقة ذات الخمس طيات ES مثالية للتحكم في المعدات الكبيرة ذات الوحدة الواحدة.

الحالات النموذجية: آلات التعبئة والتغليف، وآلات القولبة بالحقن، وأدوات آلة CNC، وخزائن التحكم في آلة القطع بالليزر.

لماذا تختارها: لا تتطلب المعدات الكبيرة والمستقلة التي تعمل كوحدة واحدة تشغيل خزانة متوازية. تمنع الحماية المختومة لخزانة ES تسرب رذاذ الزيت والغبار المعدني إلى وحدة التحكم الدقيقة.

محطات الضخ ومعالجة المياه

توفر خزانة توزيع الطاقة ذات الشكل الخماسي ES مزايا أكبر في البيئات الرطبة أو المعرضة للرذاذ.

الحالات النموذجية: صناديق التحكم في مضخة المياه الخارجية، وأنظمة التحكم في التهوية في محطات معالجة مياه الصرف الصحي، وغرف مضخات إمدادات الطاقة الثانوية.

لماذا تختاره: هيكل العزل المائي الميكانيكي الذي يتكون من التشكيل الجانبي الخماسي، جنبًا إلى جنب مع شرائط الختم اللاصقة، يقاوم المطر والرطوبة بشكل فعال. وحتى في البيئات عالية الرطوبة على المدى الطويل، يضمن هيكلها الملحوم المتكامل بقاء المكونات الداخلية جافة.

الصناعات الغذائية والدوائية

نوصي بخزائن توزيع الطاقة الخاصة بنا لورش العمل التي تتطلب الشطف المتكرر أو معايير النظافة العالية للغاية. نحن نستخدم مواد عالية الجودة وآمنة ونقوم بالتصنيع بدقة وفقًا للمعايير المطلوبة.

الحالات النموذجية: خزانات التحكم في خط تعبئة المشروبات، وخزانات الطاقة لخط تعبئة الأدوية.

لماذا تختارها: تتميز خزانة ES، المصنوعة من الفولاذ المقاوم للصدأ، بحواف مستديرة ناعمة وحد أدنى من اللحامات، مما يجعلها أقل عرضة لتراكم البكتيريا أو الغبار. كما أن سطحه مقاوم لرذاذ المطهرات الكيميائية والتنظيف بنفث الماء عالي الضغط.

التعدين والأسمنت والبيئات عالية الاهتزاز

يمكن أيضًا استخدام منتجاتنا في المواقع الصناعية الثقيلة التي تتضمن التكسير، أو الغربلة، أو النقل لمسافات طويلة. مصنع Shangming لديه عملية فحص الجودة من 7 خطوات، مما يضمن قوة المنتج الكافية.

الحالات النموذجية: وحدات التحكم في الحزام الناقل للتعدين، ولوحات التحكم في تغذية مصنع الأسمنت، وخزائن التحكم في مجموعة المولدات المتنقلة.

لماذا تختاره: يوفر الهيكل الملحوم المكون من قطعة واحدة مقاومة ممتازة لعزم الدوران. أثناء الاهتزاز الشديد أو الرفع، يحمي الإطار خماسي الانحناءات محولات التردد الداخلية الباهظة الثمن ووحدات PLC من سوء الاتصال أو التلف المادي بسبب تشوه الخزانة.
