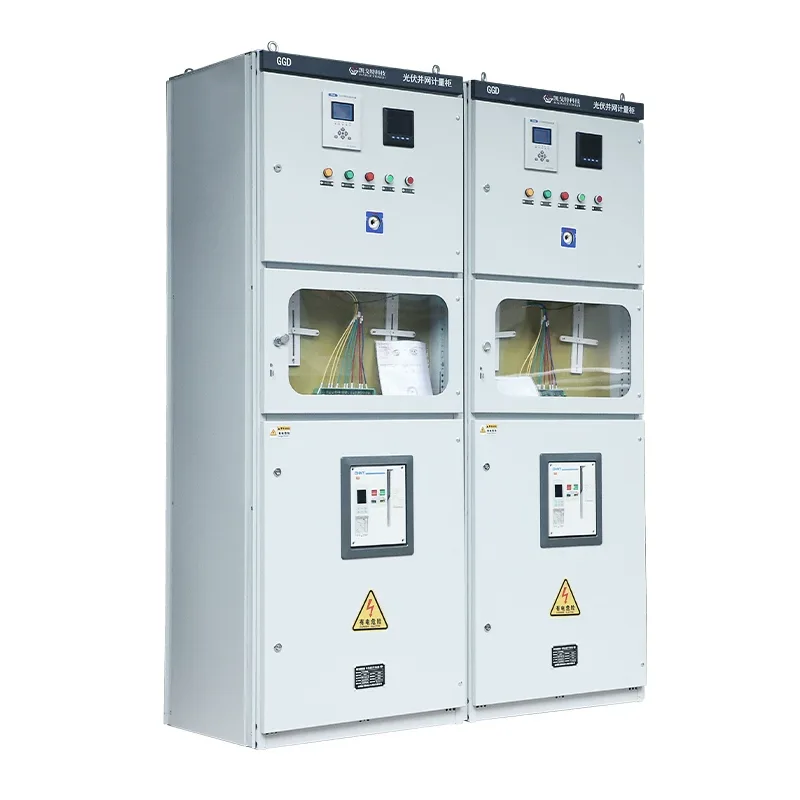

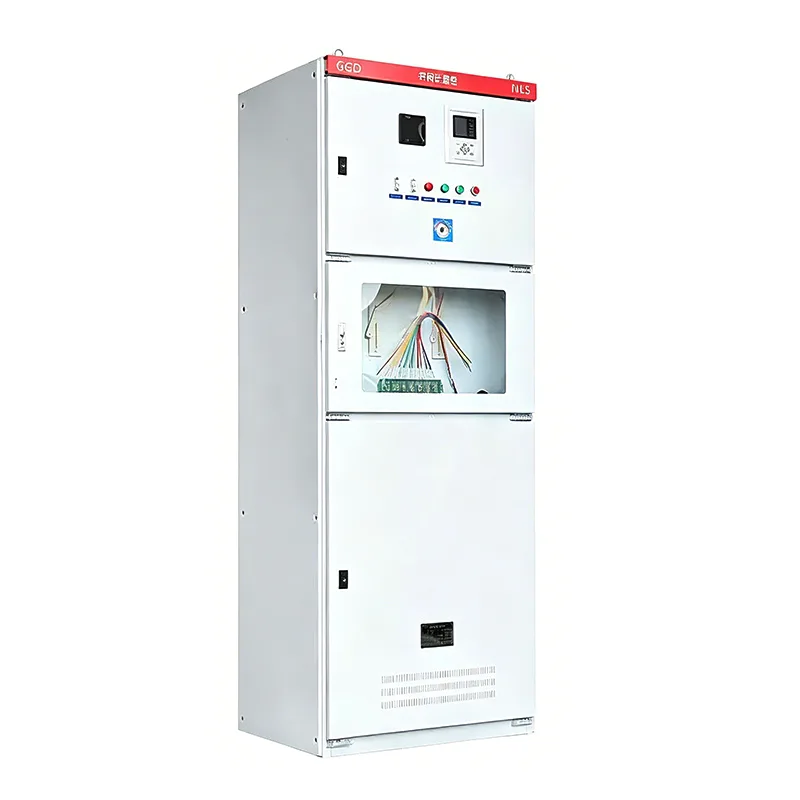

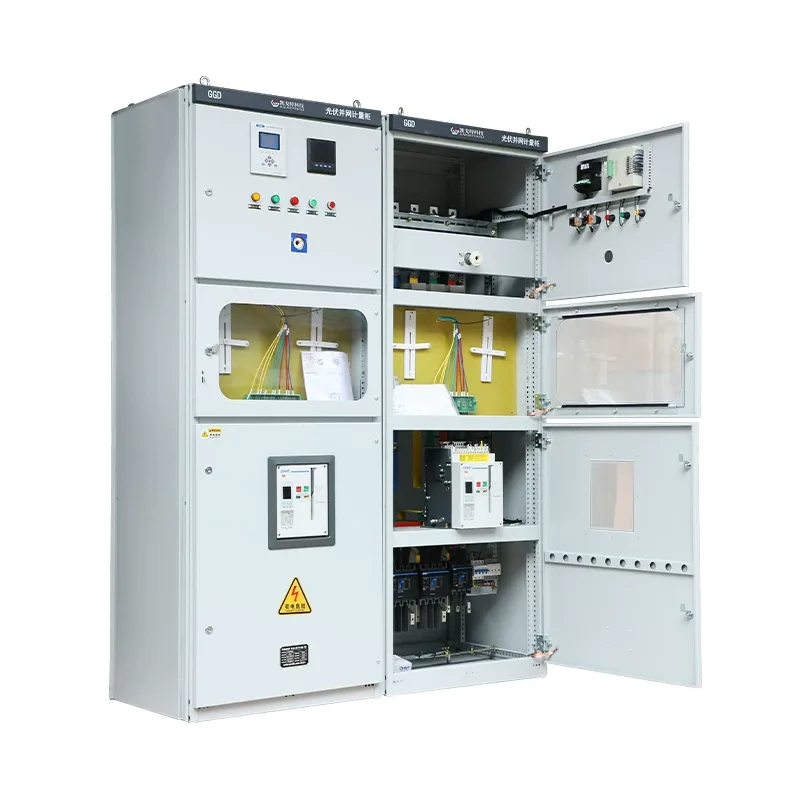

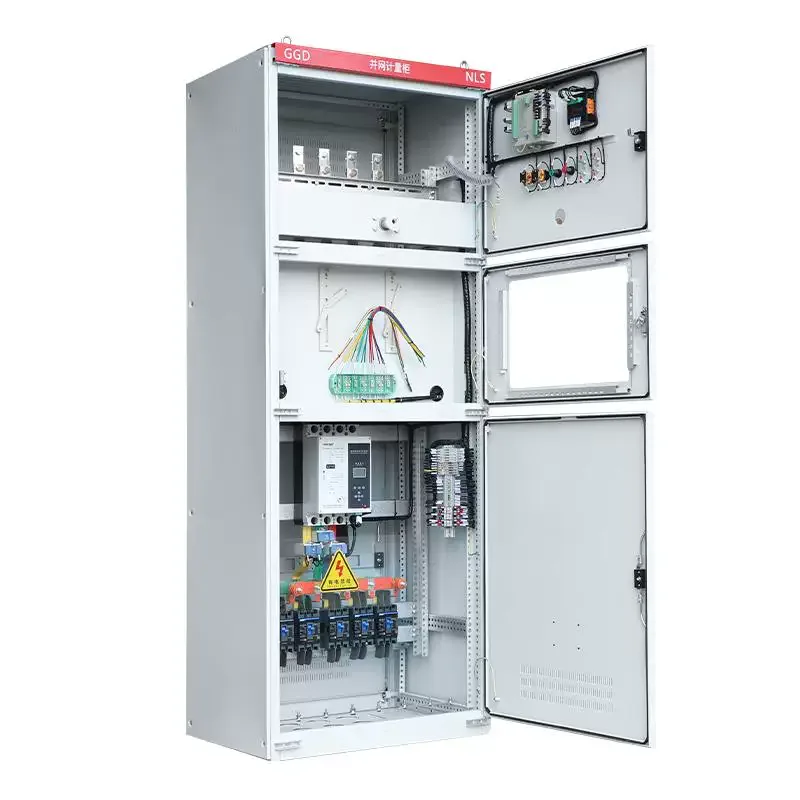

خزانة متصلة بالشبكة الكهروضوئية

تلعب الخزانات المتصلة بالشبكة الكهروضوئية دورًا حاسمًا في الحماية والقياس والعزل ومكافحة الجزر وتبادل البيانات. لقد تم تصميمها وتصنيعها من قبل الشركة المصنعة المحترفة Shangming. نحن نقدم ضمانًا وسنقدم الوثائق والشهادات الكاملة مع طلبك.

ما هي وظائف الخزانة المتصلة بالشبكة الكهروضوئية؟

تجميع الطاقة: تقوم الخزانة المتصلة بالشبكة الكهروضوئية بتجميع خرج طاقة التيار المتردد من واحد أو أكثر من محولات السلسلة.

العزل الآمن: عندما تكون الشبكة قيد الصيانة أو يتعطل النظام الكهروضوئي، فإنها تقوم بفصل مصدر الطاقة فعليًا عبر قواطع الدائرة أو مفاتيح الفصل، مما يضمن سلامة الأفراد والمعدات.

وظائف الحماية: تتمتع الخزانة المتصلة بالشبكة الكهروضوئية بالحماية ضد شذوذات التيار الزائد والجهد الزائد والجهد المنخفض والتردد. والأهم من ذلك، أنها تتميز بحماية مضادة للجزيرة، حيث تقوم تلقائيًا بفصل نقطة اتصال الشبكة عندما تفشل الشبكة الرئيسية لمنع نقل الطاقة العكسي والصدمة الكهربائية المحتملة لموظفي الصيانة.

القياس والمراقبة: يحتوي الجهاز على عداد كهرباء مدمج، وهو عادةً عداد ثنائي الاتجاه، يسجل كلاً من الكهرباء المولدة والمستهلكة.

الفرق بين الخزانة المتصلة بالشبكة الكهروضوئية وصندوق الدمج الكهروضوئي

احتياطات التثبيت

عند تركيب خزانة متصلة بالشبكة الكهروضوئية، يجب تركيبها في أقرب مكان ممكن من المحول أو خزانة التوزيع الرئيسية. تؤدي الكابلات الأقصر إلى انخفاض أقل في الجهد. إذا كان الكابل طويلًا جدًا، فإن الجهد الكهربي عند نقطة اتصال الشبكة سيرتفع أثناء ذروة توليد الطاقة، مما يؤدي إلى حماية الجهد الزائد للعاكس ويتسبب في التعثر المتكرر.

بالنسبة للصناديق الخارجية المتصلة بالشبكة، يُمنع منعا باتا تركيبها تحت ضوء الشمس المباشر. قد تؤدي درجات الحرارة المرتفعة إلى تعثر قاطع الدائرة حرارياً، مما يؤدي إلى تعثر كاذب. نوصي باختيار موقع على الجدار الشمالي للمبنى أو تركيب مظلة.

يرجى التأكد من ترك مساحة تشغيل لا تقل عن 800 مم إلى 1000 مم أمام الخزانة لضمان قدرة المشغل على تشغيل مفتاح الفصل بسرعة في حالة الطوارئ.

التعليمات

س: لماذا يتعطل قاطع الدائرة الكهربائية الموجود في الخزانة المتصلة بالشبكة بشكل غير متوقع أثناء ذروة توليد الطاقة عند الظهر؟

ج: الأسباب التي يجب التحقيق فيها:

الجهد الزائد للشبكة: هذا هو السبب الأكثر شيوعًا. يكون توليد الطاقة الشمسية أقوى عند الظهر، وإذا كان استهلاك الكهرباء المحيط منخفضًا، فسيتم رفع الجهد عند نقطة الاتصال بالشبكة. عندما يتجاوز الجهد الكهربائي حد الحماية الذي حددته الخزانة المتصلة بالشبكة، فسوف تتعثر الخزانة تلقائيًا.

تعثر درجة الحرارة: سوء تبديد الحرارة في الخزانة المتصلة بالشبكة. يؤدي تدفق التيار العالي عند الظهر إلى ارتفاع درجة الحرارة الداخلية للكابينة بشكل كبير، مما يؤدي إلى خلل في الحماية الحرارية لقاطع الدائرة.

الإعداد غير المناسب: تيار إعداد قاطع الدائرة قريب جدًا من الحد الأقصى لتيار الإخراج للعاكس.

الحلول: التحقق من سجلات الجهد. إذا كان جهد الشبكة مرتفعًا جدًا، فاتصل بمكتب إمداد الطاقة لخفض صنبور المحول أو ضبط إعدادات الحماية.

س: ما هي العواقب إذا كان جهاز الحماية من زيادة التيار الموجود في الخزانة المتصلة بالشبكة معيبًا ولم يتم استبداله؟

ج: لن يؤثر ذلك على توليد الطاقة على المدى القصير، لكنه سيفقد الحماية من الصواعق. تقع محطات الطاقة الشمسية في الغالب على أسطح المنازل المفتوحة، حيث يكون تحريض البرق متكررًا للغاية. في حالة حدوث البرق، يمكن أن يخترق الجهد العالي مباشرة الخزانة المتصلة بالشبكة ويدخل إلى العاكس، مما يتسبب في احتراق مكونات تبلغ قيمتها مئات الآلاف من اليوانات.

نوصي باستبدال نافذة حالة SPD على الفور إذا تحولت إلى اللون الأحمر.

س: هل يمكن استخدام خزانة التوزيع العادية ذات الجهد المنخفض لتحل محل الخزانة المخصصة المتصلة بالشبكة الكهروضوئية؟

ج: لا، لا يمكن استبداله مباشرة. تفتقر خزانات التوزيع العادية إلى القياس ثنائي الاتجاه، ومنطق الحماية المضاد للجزيرة، ووظيفة تعثر الجهد المنخفض.

سيركز مكتب إمداد الطاقة على فحص هذه المكونات الخاصة بالخلايا الكهروضوئية أثناء اختبار القبول. إذا تم إجراء استبدال قسري، فسوف يفشل المشروع في القبول.
