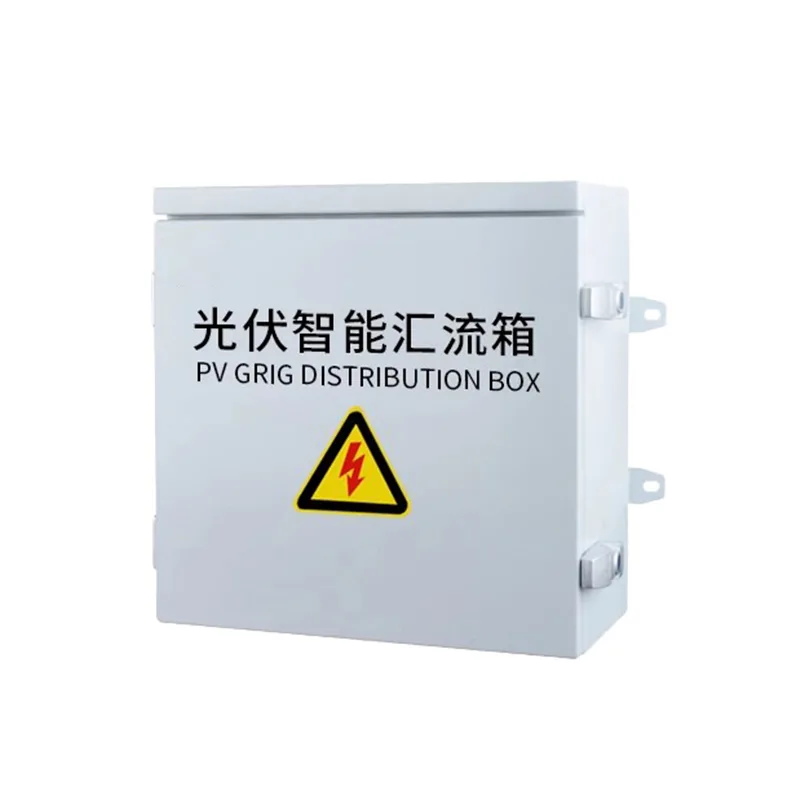

صندوق الموحد الكهروضوئي

Shangming هي شركة مصنعة لصناديق تجميع الخلايا الكهروضوئية ذات الجودة العالية في الصين. لدينا مصنعنا الخاص الذي يضم أكثر من 5 خطوط إنتاج، والمنتجات ذات المواصفات القياسية متاحة بسهولة للشراء مع التسليم السريع. التخصيص هو أيضًا قوتنا؛ يرجى الاتصال بنا لمناقشة الحلول والحصول على عرض أسعار مجاني.

لماذا نحتاج إلى صناديق التجميع الكهروضوئية؟

في محطة الطاقة الكهروضوئية المتوسطة والكبيرة الحجم، هناك عادة مئات أو حتى آلاف الألواح الشمسية. إذا تم توصيل كل لوحة مباشرة بالعاكس، فسوف يسبب ذلك العديد من المشاكل. أولاً، ستكون الأسلاك فوضوية، مما يزيد بشكل كبير من صعوبة البناء، كما أن استهلاك كمية كبيرة من كابلات التيار المستمر سيؤدي إلى زيادة التكاليف بشكل كبير.

وفي الوقت نفسه، ستزداد الخسائر، وسيؤدي نقل تيارات صغيرة عبر مسافات طويلة إلى انخفاض كبير في الجهد. لاحقًا، ستصبح الصيانة أيضًا مشكلة صعبة، حيث سيكون من الصعب تحديد موقع السلاسل المعيبة بسرعة.

هذا هو المكان الذي تأتي فيه الصناديق المجمعة لحل هذه المشكلات. إنها تعمل كمركز نقل، إذ تجمع التدفقات الصغيرة في مخرج موحد.

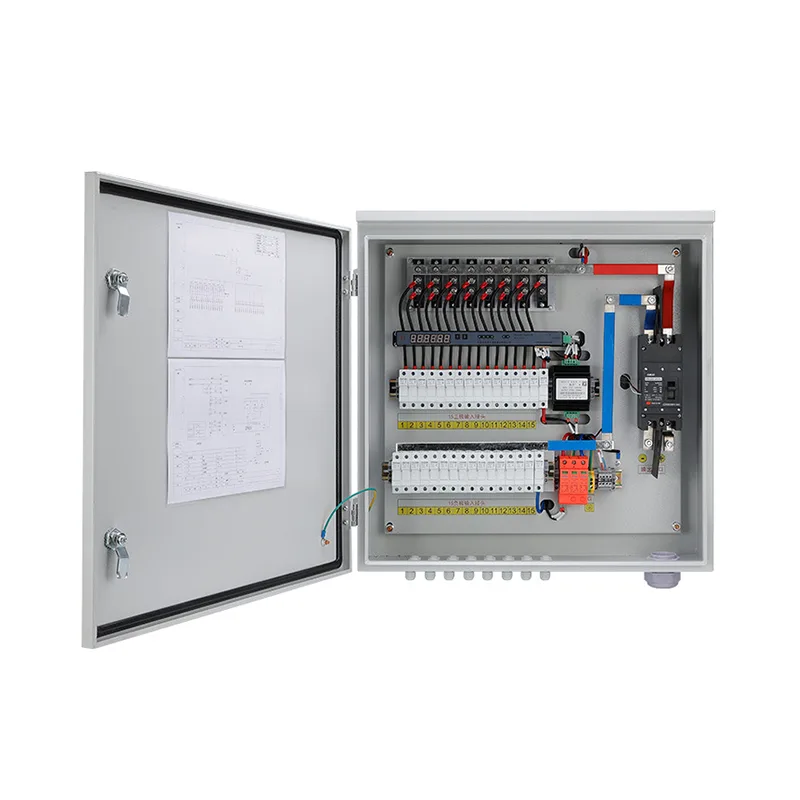

تكوين الوحدة

الوظائف الأساسية

مجموعة التيار: يقوم صندوق الدمج الكهروضوئي بإخراج تيار التيار المستمر مركزيًا من وحدات كهروضوئية متعددة، مما يقلل عدد كابلات التيار المستمر ويقلل من تعقيد النظام وتكلفته.

حماية النظام: يوفر صندوق الدمج التيار الزائد، وقصر الدائرة، والاتصال العكسي، وحماية من زيادة التيار لكل سلسلة والإخراج الإجمالي، مما يمنع تصاعد الأخطاء.

عزل السلامة: يتيح مفتاح فصل التيار المستمر إمكانية قطع الاتصال السريع أثناء الصيانة أو الأخطاء، مما يحسن السلامة التشغيلية.

مراقبة التشغيل: إذا تم اختيار نموذج ذكي، فمن الممكن إجراء مراقبة في الوقت الحقيقي لتيار السلسلة، والجهد، ودرجة الحرارة، وحالة الحماية من الصواعق، مما يسهل موقع الخطأ وتحليل الأداء.

الأنواع الرئيسية

تختلف الأنواع المختلفة من صناديق التجميع الكهروضوئية (PV) في موقع التثبيت ومستوى الجهد ومستوى الذكاء داخل النظام، بما يتوافق مع سيناريوهات التطبيق المختلفة.

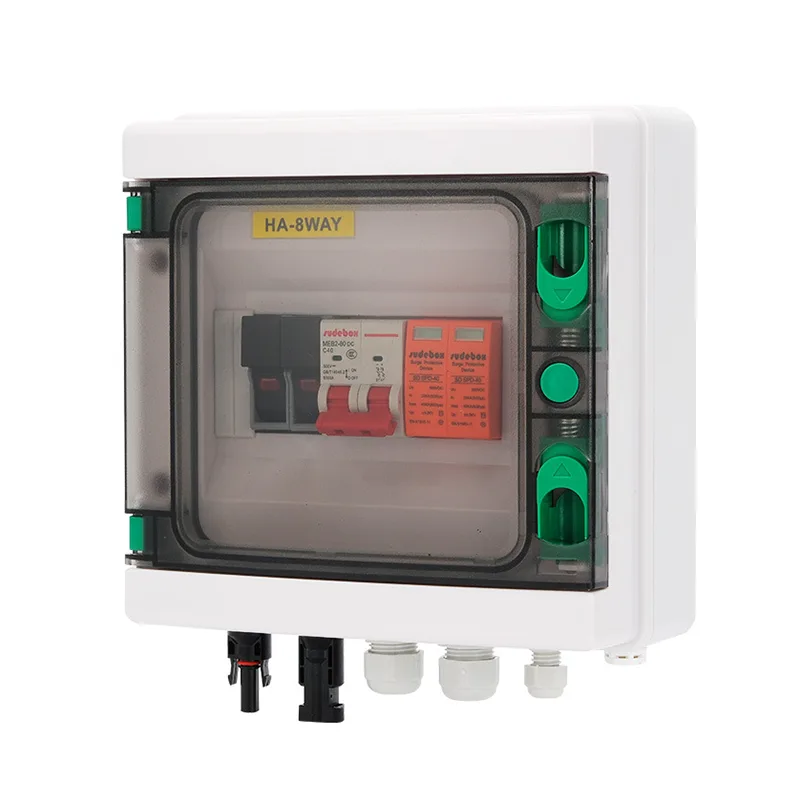

1. صندوق الموحد DC

الأكثر شيوعًا في محطات الطاقة الكهروضوئية، يتم تركيبها بين الوحدات الكهروضوئية وعاكس التيار المستمر.

الوظيفة: يجمع طاقة التيار المستمر من سلاسل كهروضوئية متعددة ويخرجها إلى عاكس مركزي.

التكوين الأساسي: يشمل صمامات التيار المستمر، وقواطع دوائر التيار المستمر، وSPDs.

السيناريوهات القابلة للتطبيق: محطات توليد الطاقة الأرضية واسعة النطاق، والأنظمة الكهروضوئية المركزية.

2. صندوق الموحد للتيار المتردد

تستخدم في المقام الأول في الأنظمة التي تستخدم محولات السلسلة. يتم تثبيته بين جانب إخراج التيار المتردد للعاكس ومحول الخطوة.

الوظيفة: يجمع خرج طاقة التيار المتردد من محولات سلسلة متعددة.

التكوين الأساسي: قواطع دوائر التيار المتردد، وواقيات التيار المتردد، ومفاتيح الفصل؛ قد يشمل بعضها أيضًا عدادًا للطاقة.

السيناريوهات المطبقة: محطات الطاقة الكهروضوئية التجارية والصناعية المثبتة على الأسطح، والمثبتة على الأرض باستخدام محولات موزعة.

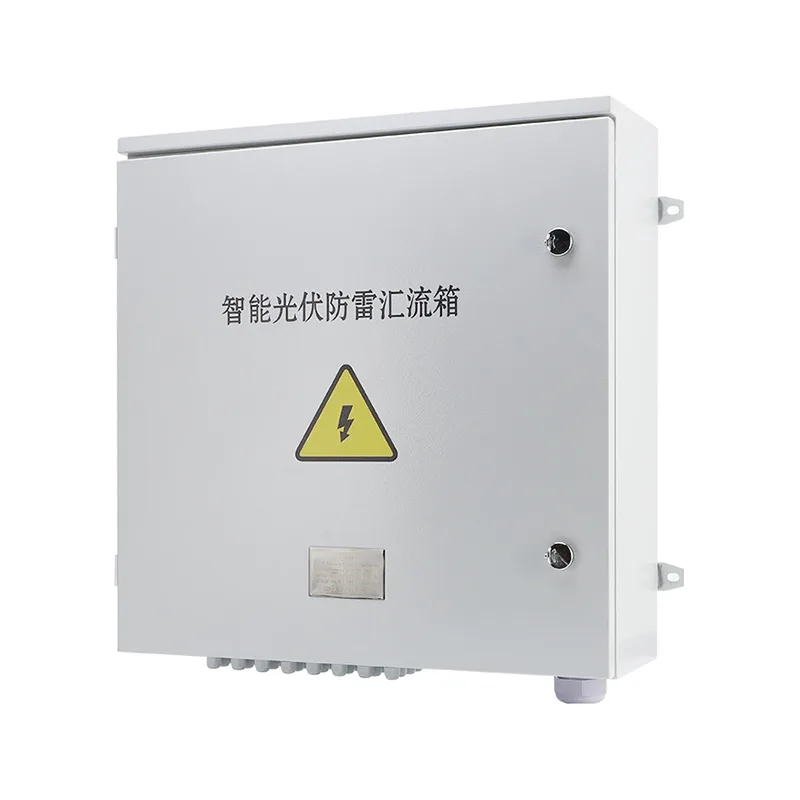

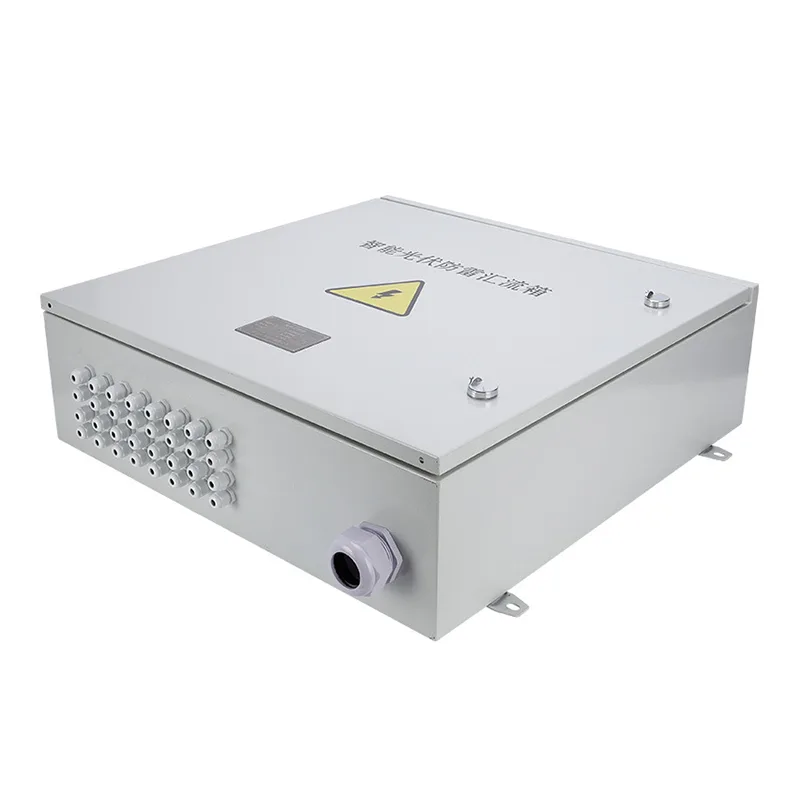

3. صندوق الموحد الذكي

يضيف هذا النوع من الصناديق وحدة مراقبة إلى صندوق التجميع الأساسي وهو حاليًا الاختيار السائد لمحطات الطاقة المتوسطة والكبيرة الحجم.

الوظائف: بالإضافة إلى الجمع بين التيار، يمكنه مراقبة تيار كل خط وارد، والجهد الإجمالي، ودرجة الحرارة الداخلية، وحالة الحماية من زيادة التيار في الوقت الفعلي.

المزايا التقنية: من خلال تحميل البيانات، يمكن لموظفي الصيانة تحديد الألواح الشمسية المظللة أو التالفة عن بعد، مما يتيح إجراء صيانة دقيقة.

الضمان وخدمة ما بعد البيع

يوفر مصنع Shangming ضمان الجودة، وتحديدًا ضمان لمدة عام واحد للمنتجات المخصصة وضمان لمدة عامين للمنتجات القياسية. يغطي الضمان عيوب مواد الخزانة، وأعطال المكونات (في ظل الاستخدام العادي)، ومشكلات عملية التصنيع. لا يتم تغطية الأضرار الناجمة عن التثبيت غير السليم أو سوء الاستخدام أو الكوارث الطبيعية أو التعديلات غير المصرح بها.

في حالة حدوث مشكلات ما بعد البيع، سنتعامل معها وفقًا للعملية التالية: الإبلاغ عن المشكلة (تقديم صور/مقاطع فيديو للعطل ورقم الطلب) → يستجيب الفريق الفني خلال 4 ساعات → التشخيص عن بعد (توجيه مجاني حول ضبط المعلمات أو استبدال المكونات الصغيرة؛ قطع غيار مجانية خلال فترة الضمان) → إذا لم يتم حل المشكلة، فسيتم ترتيب مهندس للتعامل في الموقع أو سيتم إرجاع المنتج للإصلاح/الاستبدال (سنتحمل التكاليف خلال فترة الضمان)؛ وفي حالات الطوارئ، يمكن توفير المنتجات البديلة أولاً لتقليل خسائر العملاء.
