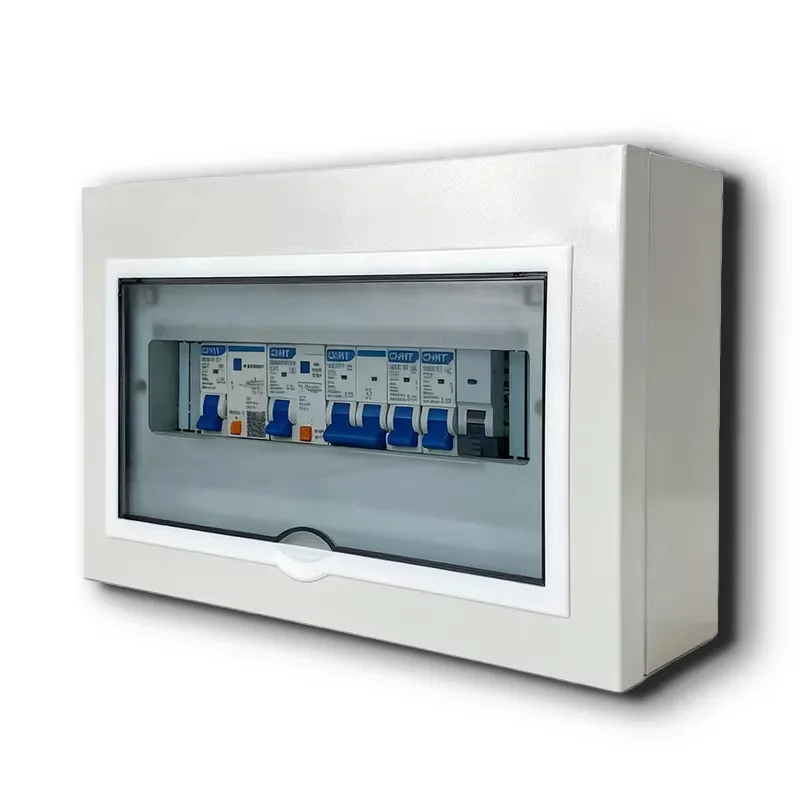

علبة توزيع مدمجة متعددة الدوائر

Shangming هي شركة متخصصة في تصنيع حاويات صناديق التوزيع متعددة الدوائر المدمجة، وتقدم مبيعات المصنع مباشرة وتوفر حلولًا مخصصة وخدمة ما بعد البيع الشاملة. هذا المنتج مناسب للبيئات ذات مساحة التثبيت المحدودة، ويتميز بحجم صغير وتصميم دائرة داخلية عالي الكثافة، مما يتيح توزيع الطاقة بشكل آمن متعدد الدوائر في المناطق المحدودة ويلغي الحاجة إلى صناديق خارجية متعددة أحادية الدائرة.

المزايا الأساسية

إذا كنت ترغب في توزيع طاقة مصغر ومعياري وذكي لمشروعك، فإن صناديق التوزيع المدمجة متعددة الدوائر تكون أكثر ملاءمة من صناديق الدائرة الواحدة التقليدية أو خزانات التوزيع الكبيرة.

1. توفير المساحة

تتميز صناديق التوزيع المدمجة بتصميم رفيع، بعمق قياسي يبلغ 70-100 مم فقط، ويمكن دمجها بسهولة في أقسام خفيفة الوزن، أو ألواح الأثاث الخلفية، أو أغلفة المعدات، أو أعمدة كهربائية ضيقة، مما يشغل مساحة صغيرة.

داخل المساحات الضيقة، توفر كثافة الدائرة العالية، التي تدمج 8-24 قاطع دائرة مصغر، أكثر من 60% من مساحة التثبيت مقارنة بتوزيع صناديق متعددة أحادية الدائرة.

إذا لزم الأمر، يمكننا تخصيص التكوينات التي تدعم التوسع المتوازي، مما يسمح للمجموعات الأفقية بتشكيل وحدات توزيع ذات سعة أكبر.

2. السلامة

إن حاويات صندوق التوزيع الخاصة بـ Shangming مصنوعة من معدن عالي الجودة، مع خيارات الفولاذ المجلفن أو الفولاذ المقاوم للصدأ 304، مما يمنع انتشار الحريق بشكل فعال.

تم تجهيز كل دائرة بحماية مستقلة من الحمل الزائد والدائرة القصيرة، مما يضمن عزل الأخطاء بدقة.

تغطية واسعة لتصنيف حماية IP:

الاستخدام الداخلي: IP20 – IP40، يحمي من ملامسة الأصابع والأجسام الغريبة الصلبة.

الاستخدام في البيئة الخارجية أو الرطبة: هيكل معدني IP54، مقاوم للغبار والرذاذ، مناسب للحمامات والشرفات وصناديق المعدات الخارجية، إلخ.

3. سهولة التركيب والصيانة

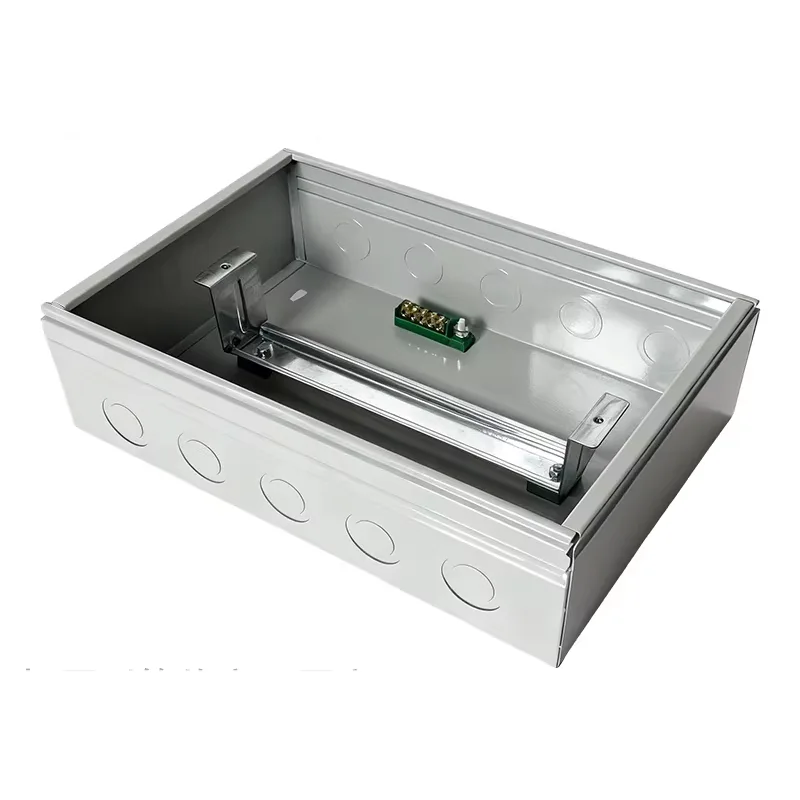

تأتي حاوية صندوق التوزيع المدمجة متعددة الدوائر مثبتة مسبقًا بقضبان DIN القياسية. نحن نستخدم قواطع الدائرة الكهربائية ذات العلامات التجارية السائدة (Schneider Electric، ABB، وما إلى ذلك) للتركيب المباشر، مما يلغي الحاجة إلى الحفر أو البراغي.

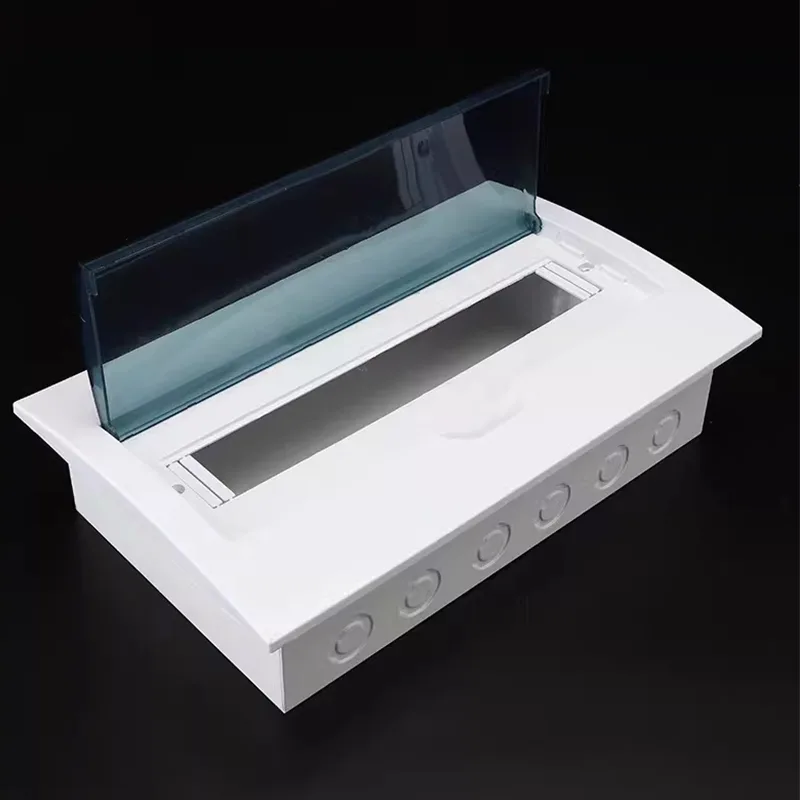

يتم توفير فتحات خروج Φ20/25 مم في الأعلى والأسفل والخلف لدخول وخروج الكابلات متعددة الاتجاهات، واستيعاب مسارات الأسلاك المختلفة.

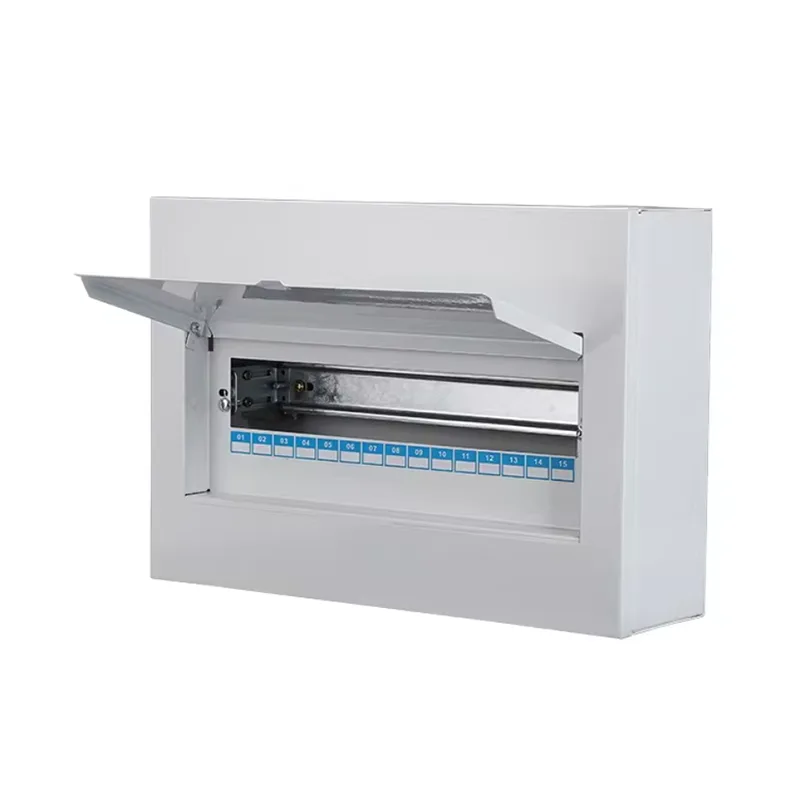

يستخدم الباب تصميمًا مفصليًا أو مفصليًا، مما يسمح بفتحه بيد واحدة. يتم توفير مناطق وضع العلامات على الدوائر داخل الباب أو اللوحة، لدعم التعليقات التوضيحية المطبوعة أو المكتوبة بخط اليد.

4. التخصيص الكامل متاح

المواد المتوفرة: حديد، صاج مجلفن، ستانلس ستيل 201، ستانلس ستيل 304.

دعم الحجم غير القياسي: نحن نقدم التخصيص الكامل للعرض والارتفاع والعمق لتتناسب مع فتحات المعدات الخاصة أو سمك جدار المبنى.

الوحدات الوظيفية: يمكن تركيبها مسبقًا باستخدام أدوات حماية من زيادة التيار، وأجهزة قياس ذكية، ووحدات التحكم عن بعد، ومآخذ USB، وما إلى ذلك.

تخصيص المظهر: يدعم رش ألوان RAL، واللمسات النهائية من الفولاذ المقاوم للصدأ المصقول، وطباعة الشعار بالشاشة الحريرية، مع الدمج في أنماط التصميم الداخلي المتطورة.

كيفية تحديد العدد المطلوب من الدوائر؟

قد تواجه هذا السؤال أثناء عملية الاختيار. يوفر Shangming طريقة من ثلاث خطوات للتقييم الأولي.

1. تقسيم الدوائر حسب المجال الوظيفي

هذه هي الطريقة الإحصائية الأساسية. يوصي التكوين القياسي الحديث عادةً بفصل الأجهزة عالية الطاقة عن الدوائر الكهربائية العامة:

● دوائر الإضاءة: يوصى بعمل دائرة أو دائرتين على الأقل، يتم التحكم فيها حسب المنطقة لتجنب حدوث ماس كهربائي في منطقة واحدة مما يسبب الظلام في جميع أنحاء المنزل.

● المنافذ العامة: يتم تخصيصها حسب عدد الغرف، عادة دائرة واحدة لكل 3-5 غرف.

● دوائر مخصصة عالية الطاقة: وهذا أمر بالغ الأهمية. مكيفات الهواء، وسخانات المياه، والأفران، وغسالات الصحون، والمجففات، وما إلى ذلك، مع معدل طاقة ≥1.5 كيلو واط، يجب أن يشغل كل منها دائرة مستقلة.

● المطبخ والحمام: نظراً للبيئة الرطبة والأجهزة المركزة، يوصى بتركيب دائرة تيار متبقي منفصلة (RCD).

2. حساب عرض الوحدة

نستخدم "الطريقة" أو "الوحدة" لقياس السعة.

1 وحدة = 18 مم (أي عرض قاطع الدائرة أحادي القطب MCB).

RCCB/RCBO: يشغل عادةً وحدتين، أي 36 مم.

المفتاح الرئيسي: يشغل عادة 2-4 وحدات.

معادلة الحساب: إجمالي الوحدات المطلوبة = (عدد المفاتيح أحادية القطب × 1) + (عدد قواطع دوائر التيار المزدوج/المتبقي × 2) + (المفتاح الرئيسي × 2/4)

3. مبدأ الحجز بنسبة 20%

لا تقم أبدًا بملء صندوق التوزيع بالكامل؛ إن ترك مجال للتوسع المستقبلي هو معيار الصناعة. فلماذا تترك الغرفة؟

التوسع المستقبلي: عند إضافة أجهزة مراقبة أو أنظمة منزلية ذكية أو أجهزة جديدة في المستقبل، لن تحتاج إلى استبدال الصندوق بالكامل.

مساحة تبديد الحرارة: في صندوق متعدد الدوائر صغير الحجم، تساعد المساحة المحجوزة على نقل الهواء، مما يقلل من خطر تعثر قواطع الدائرة بسبب ارتفاع درجة الحرارة.

توصية: إذا حسبت أنك بحاجة إلى 10 دوائر، فاختر صندوقًا مكونًا من 12 دائرة؛ إذا حسبت أنك بحاجة إلى 18 دائرة، فاختر صندوقًا مكونًا من 24 دائرة.

الجدول المرجعي للسيناريو النموذجي

تدعم شركة Shangming Electric اختيار الطراز الدقيق الخاص بك. نحن نقدم:

استشارة مجانية حول تخطيط الدائرة: أرسل لنا قائمة المعدات الخاصة بك، وسنوصي بنماذج العلبة المناسبة.

مجموعات وحدات متعددة: تتضمن الأحجام القياسية 12 و18 و24 و36 وحدة؛ كما يتم دعم التخصيص غير القياسي.

خيار قاطع الدائرة + سكة DIN المثبتة مسبقًا: تم تجميعها مسبقًا وفقًا لخطة دائرتك، وجاهزة للاستخدام عند الوصول.
